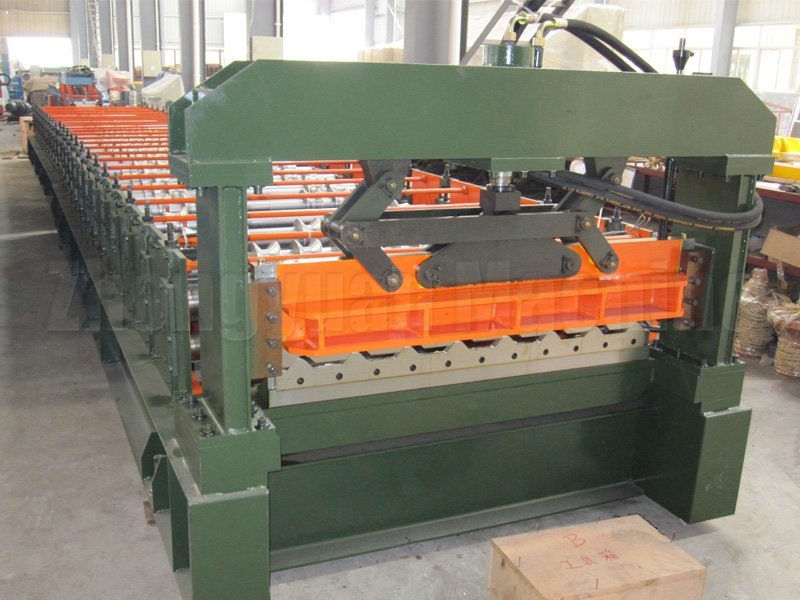

Европейский стандарт R101 Станок для производства стальных роликов/Профилегибочная машина для производства рулонных панелей R101 с SGS

Европейский стандарт R101 Станок для производства стальных роликов/Профилегибочная машина для производства рулонных панелей R101 с SGS
1. Скорость формования: 20-25 м в минуту или 30-35 м в минуту.
2. Антикоррозийный ролик: обработан на станке с ЧПУ, покрыт твердым хромом толщиной 0,05 мм.
3. . Термическая обработка: Термическая обработка режущей рамы для снятия стального напряжения и предотвращения деформации.
4. Лезвие резца: литейная сталь Cr12 с закаленной обработкой, длительный срок службы.
5. Высокая точность: валы роликов обрабатываются на шлифовальном станке не менее двух раз. Ролики обрабатываются на станке с ЧПУ для обеспечения точности работы.
6. Люди зарождаются: представлен ПЛК Mitsubishi с сенсорным экраном. Дружественное взаимодействие человека и машины.
7. Превосходное обслуживание: техник может быть отправлен на ваш завод для установки машины и обучения ваших работников. Пожизненное обслуживание наших машин.

  • Машина для производства стальных валков R101, Машина для производства стальных валков европейского стандарта R101, Машина для производства рулонов кровельных панелей R101 с SGS

  • Zhongyuan

  • 8455221000

штат:
Запрос цены

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Краткое описание стальной роликовой машины R101:

Технические параметры стальных валков R101

Подходящий материал

Цветной стальной лист Q235; 0,3-0,7 мм; ширина рулона 1220 мм.

Скорость формирования

Около 20-25 м/мин

Требование к питанию

Мощность главного двигателя: 7,5 кВт ( зависит от окончательной конструкции)

Мощность гидравлической станции: 2,2 кВт ( зависит от окончательного проекта)

Материал формовочных роликов

Сталь №45, поверхность хромированная.

Материал фрезы

Сталь Cr12 с закалкой, HRC58-60

Материал вала

Высококачественная сталь 45#, подвергнутая термообработке.

Вальцово-шлифовальное фрезерование.

Диаметр вала

72 мм

Система управления

ПЛК и преобразователь Mitsubishi

Общий вес машины

Около 8500 кг

Размер машины

Около 15 м × 1,8 м × 1,5 м ( зависит от окончательного дизайна)

ПеревозкиКонтейнер 1x40GP может загружать одну машину

ОПИСАНИЕ

Компоновочный чертеж стального роликового станка R101

Мы стремимся производить высококачественное оборудование:

Система профилирования рулонов

Материал ролика — высококачественная кованая сталь № 45, покрытая твердым хромом, обработанная с помощью цифрового управления.

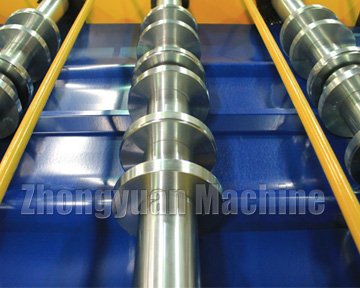

R101-Стальной ролик-машина.jpg

Подшипники внутри роликов

Подшипники внутри формующих роликов позволяют машине работать с меньшей нагрузкой, поэтому ролики машины не легко повредить, что продлевает срок службы машины. Что еще более важно, машина может получить более точный лист благодаря конструкции подшипников.

Подшипники внутри роликов


3. Высокая точность

1. Материал вала - сталь № 45 диаметром 72 мм, прочный и долговечный. Валы для роликов обрабатываются на шлифовальном станке 2 раза. Обеспечьте точность продукта.

2. Готовые валы от шлифовального станка, ролики на этих валах могут обеспечить точность конечного листа.

профилирование высокой точности


4. Автоматическое и простое управление.

Долгий срок службы машины: материал роликов - высококачественная кованая сталь № 45, покрытая твердым хромом, обработанная процессом с цифровым управлением.

ПЛК Mitsubishi с сенсорным экраном. Дружественное взаимодействие человека и машины. Система проста в освоении и удобна в эксплуатации.

Автоматическая работа: как только вы установите количество и длину продукта, машина будет производить продукт автоматически.

Автоматический, простой в эксплуатации


Контролируйте качество хорошо

Фабрика Zhongyuan — это комплексный поставщик сырья, до конечного высокоточного формовочного станка. Все сделано на нашем заводе. Здесь можно контролировать качество и сроки доставки.

Простота установки и простота обслуживания.

Вам нужно всего лишь подключить несколько трубок и проводов на вашем заводе. Видео и инструкция покажут вам, как это сделать.

Наши опытные специалисты могут предоставить услуги за рубежом.


ПРИЛОЖЕНИЕ

Применение продукта  стальной роликовой машины R101

Чтобы удовлетворить различные требования клиентов, мы проектируем и производим  стальные роликовые машины R101  различных спецификаций, моделей и конфигураций.


Пример применения  станка со стальными роликами R101

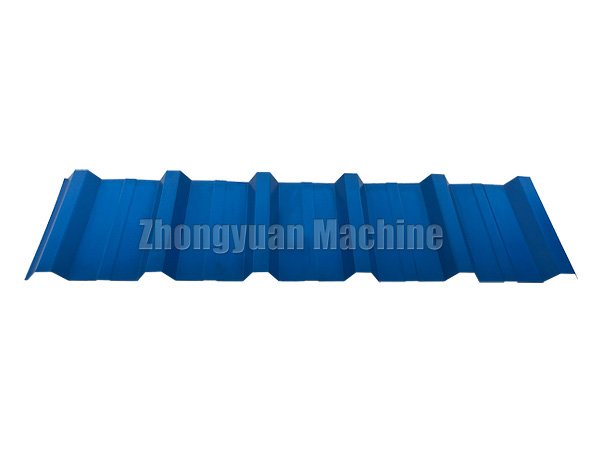

Профилегибочная машина для металлической крыши.jpg



УПАКОВКА

Детали упаковки

1. Один контейнер *40GP для загрузки одного комплекта машины с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.


Срок поставки

Машина готова в течение 60 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
