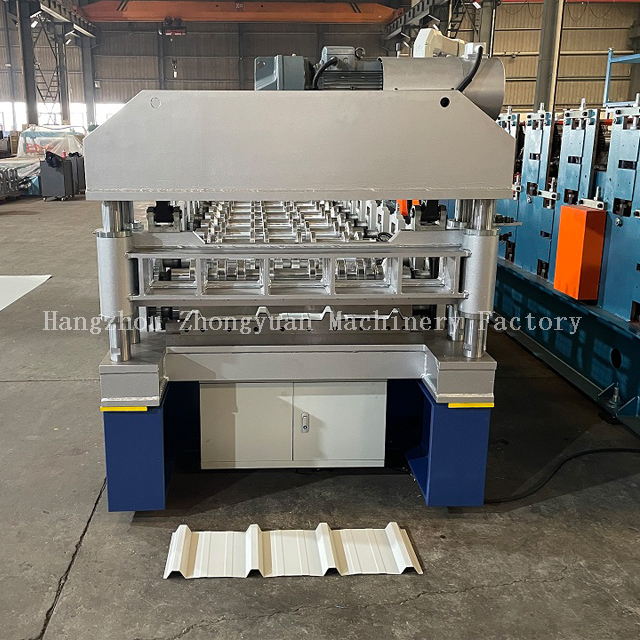

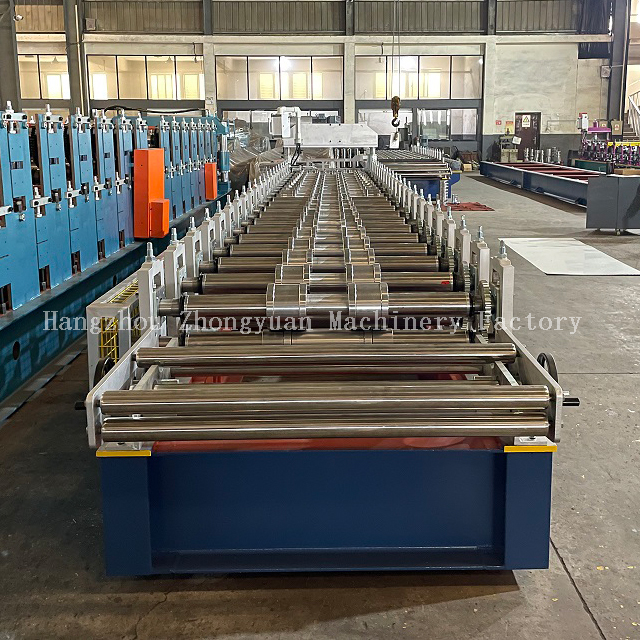

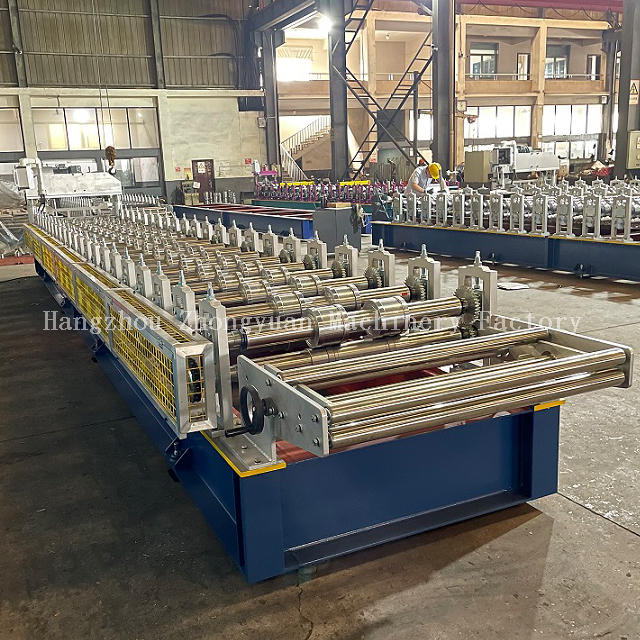

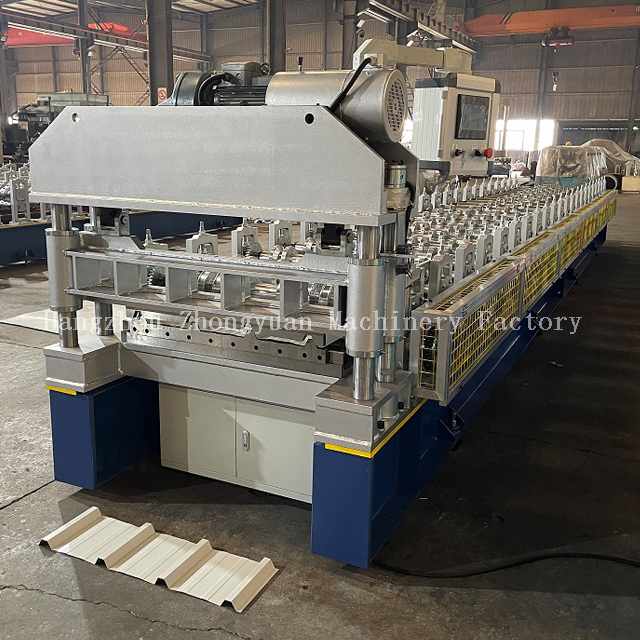

Краткое описание машины для производства панелей крыши:

Технические параметры профилегибочной машины для производства кровельных листов:

Компоненты машины для производства панелей крыши:

Дисплей обработки рабочей поверхности крыши

Разматывание листа → направляющий лист → Формирование рулона → Измерение длины и обрезка листа → Продукт на выпускной стол

Описание компонентов машины для производства рулонных листов кровли

Детали корпуса машины

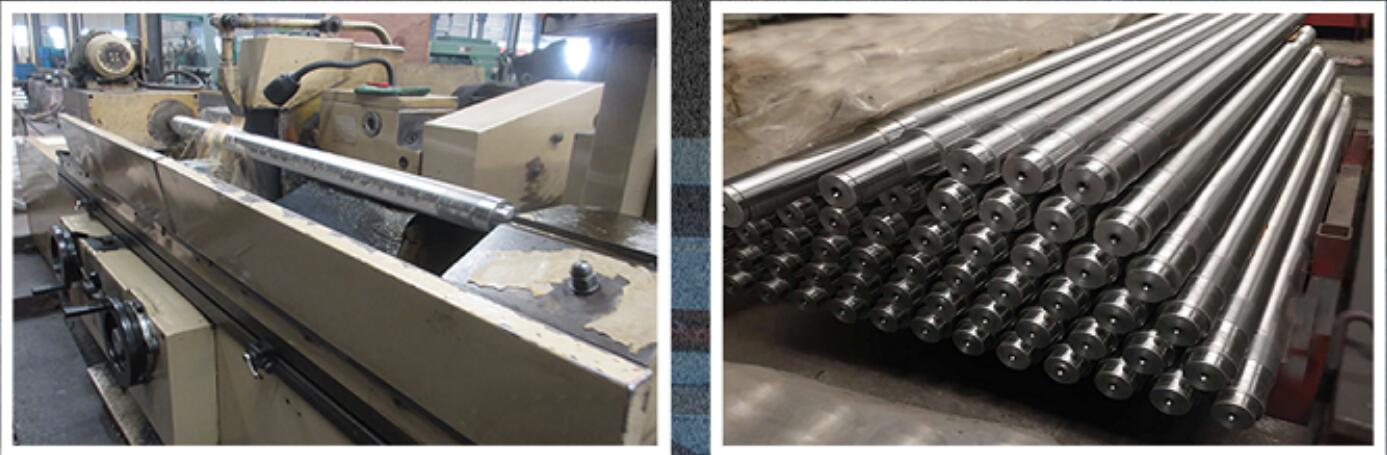

1. Высокоточные валы

Сплошные валы диаметром 72 мм.

Твердые стальные валы дважды обрабатываются на шлифовальном станке для обеспечения окончательной точности. Гарантированный покупатель получает лист высокой точности от машины производства Zhongyuan.

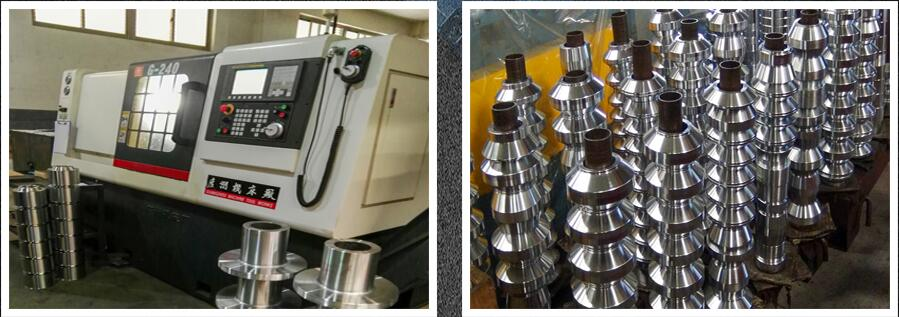

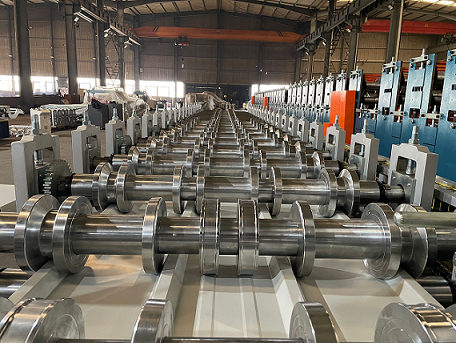

2.Ролики машины

Каждый формовочный ролик использует станок с ЧПУ для полировки и механической обработки в заданную форму роликов, что может повысить точность роликов. И посажен твердый хром толщиной 0,03-0,05 мм, чтобы гарантировать, что машина прослужит вам более 15 лет.

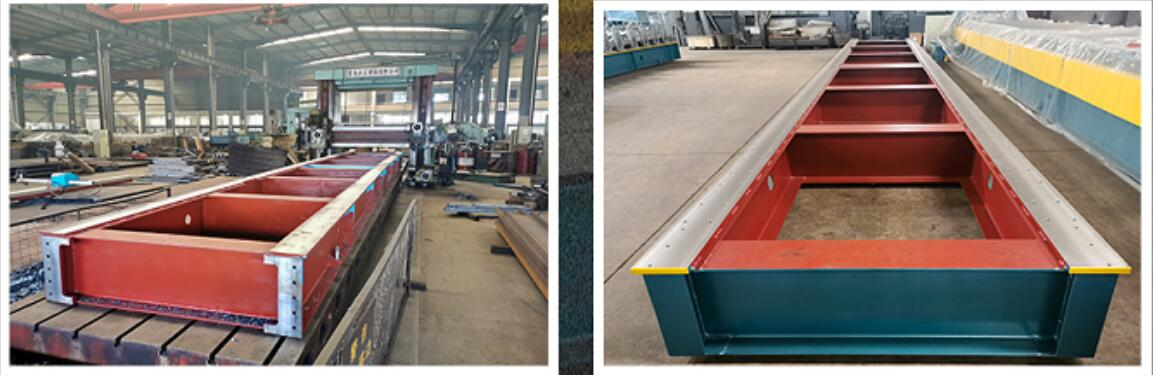

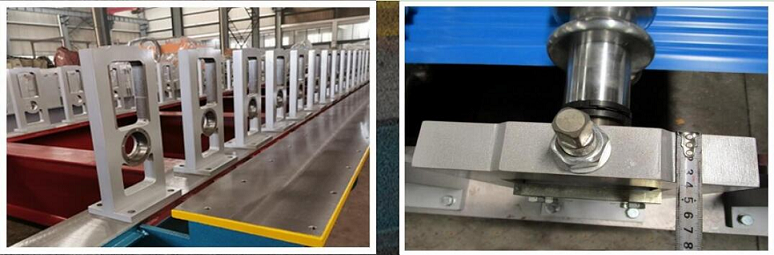

3.Основной корпус машины

Рама машины изготовлена ​​из стали типа H350 методом сварки и спланирована на поверхности для обеспечения точности.

Все винтовые болты имеют класс 8,8 (некоторые другие заводы используют низкий класс 4,8) для обеспечения надежной фиксации конструкции машины и длительного срока службы в течение длительного времени работы машины. Толщина боковой стенки: 40 мм.

4.Автоматическая система резки

Принимает пост-резку, стоп-резку;

2)  Материал режущего лезвия — Cr12mov, прошедший закалку.

2)  Сварная рама обеспечивает хорошую жесткость.

4)  Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. допуск на длину резки ± 1,5 мм.

5)  Мощность резки обеспечивается за счет электрической энергии. 3кВт.

6)  Конечный продукт можно отрезать по длине, заданной в контроллере ПЛК, а длина автоматически измеряется энкодером. Когда конечный продукт достигнет заданной длины, машина остановится и автоматически разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

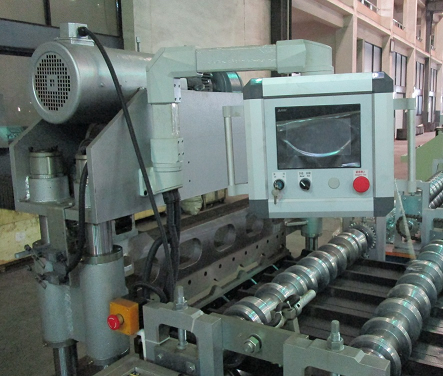

5. Система управления ПЛК:

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3)  Сенсорный экран введен и рабочие данные отменены.

4)  Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5)  Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6)  Подходящее напряжение питания: 380 В/50 Гц/3 фазы (может быть изготовлено по требованию клиента).

Ссылка на внешнюю форму системы:

Применение продукта линейной машины

Чтобы удовлетворить различные требования клиентов, мы проектируем и производим профилегибочные машины  различных спецификаций, моделей и конфигураций.

Пример применения машины для производства рулонов кровельных листов

Детали упаковки машины для формирования крыши

1. Один контейнер *40GP для загрузки одного комплекта профилегибочной машины с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина будет готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
