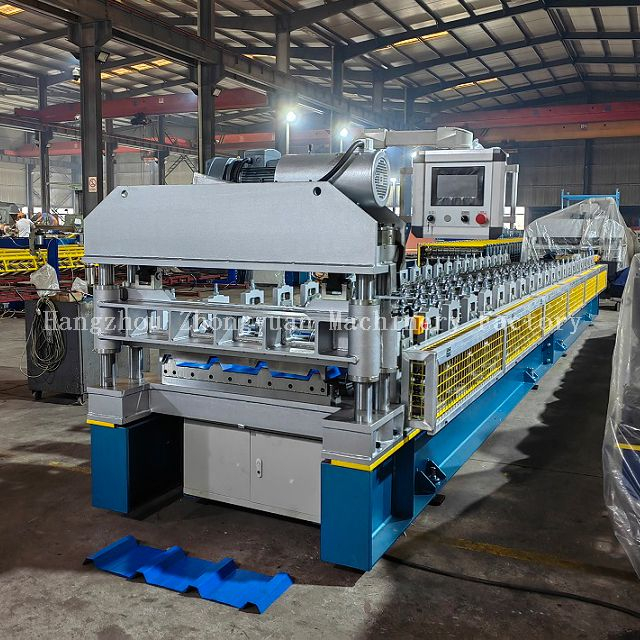

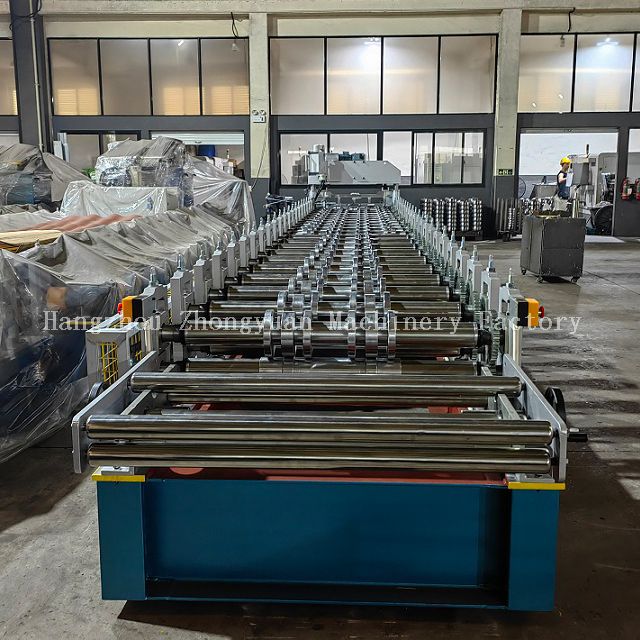

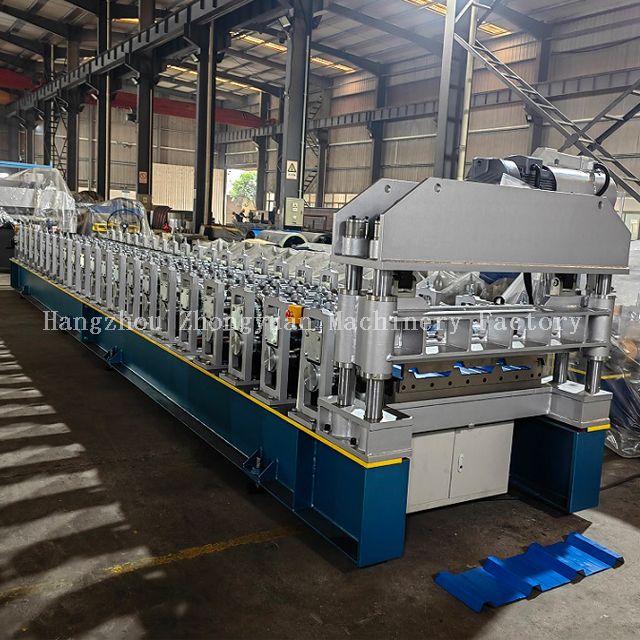

Краткое описание машины для производства рулонов гофрированных кровельных листов:

Технические параметры производства профилегибочной машины для производства кровельных и стеновых панелей:

Компоненты машины для производства рулонов металлического листа:

Дисплей обработки рабочей поверхности крыши

Разматывание листа →  направляющий лист → Формирование рулона →  Измерение длины и обрезка листа →  Продукт на выпускной стол

Описание компонентов  машины для производства рулонов металлической кровли на продажу

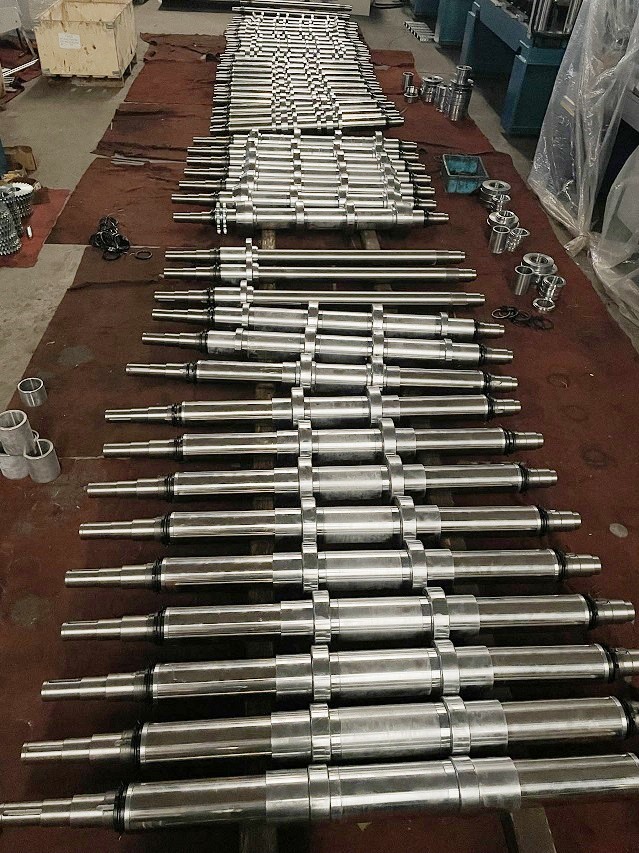

1. Высокоточные валы

Сплошные валы диаметром 72 мм.

Цельные стальные валы дважды обрабатываются на шлифовальном станке для обеспечения окончательной точности. Гарантированный покупатель получает лист высокой точности от машины, изготовленной Zhongyuan.

2.Ролики для жесткой формовки с высокой точностью

Каждый формовочный ролик использует станок с ЧПУ для полировки и механической обработки в заданную форму роликов, что может повысить точность роликов. И посажен твердый хром толщиной 0,03-0,05 мм, чтобы гарантировать, что машина прослужит вам более 15 лет.

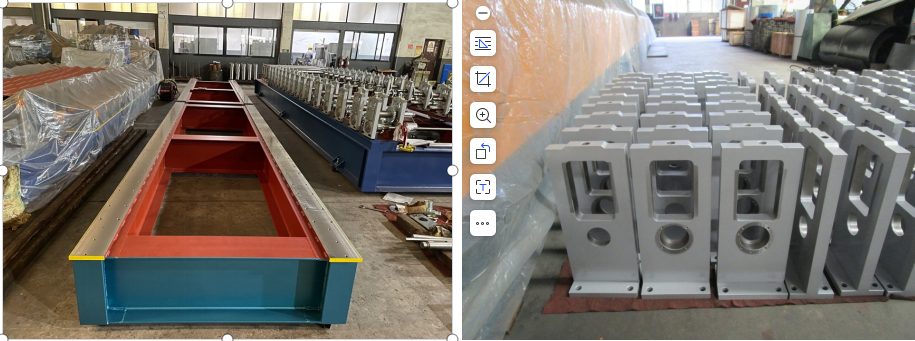

3. Рама станка обрабатывается на поверхности 10-метровой строгальной машиной.

Рама машины изготовлена ​​из  стали типа H400  методом сварки и спланирована на поверхности для обеспечения точности.

Все винтовые болты имеют класс  8,8 (некоторые другие заводы используют низкий класс 4,8) для обеспечения надежной фиксации конструкции машины и длительного срока службы в течение длительного времени работы машины. Толщина боковой стенки:  40 мм.

16А-1 Цепь и шестерня перемещают линию, моторные приводы  формируют  около  22-ступенчатых  станций.

Главный двигатель = 7,5 кВт

Скорость формовки  30-35м/мин.

Все  обработанные  валики  собираются  на  ковре  ,  чтобы  не  царапать  поверхность  валиков  .  ​  ​

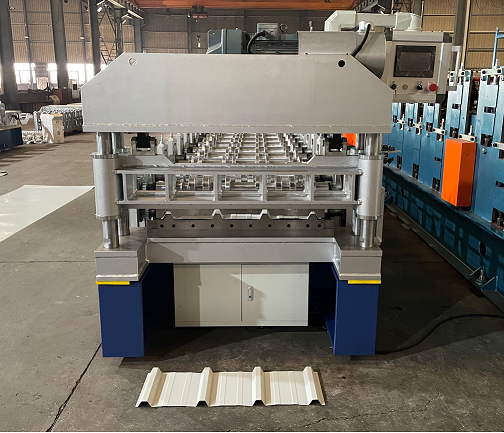

4.Автоматическое гидравлическое режущее устройство

1)  Принимает пост-резку, останавливается для резки;

2)  Материал режущего лезвия — Cr12mov, прошедший закалку.

2)  Сварная рама обеспечивает хорошую жесткость.

4)  Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта.  допуск на длину резки ± 1,5 мм.

5)  Мощность резки обеспечивается за счет электрической энергии.  3кВт.

6)  Конечный продукт можно отрезать по длине, заданной в контроллере ПЛК, а длина автоматически измеряется

кодер.  Когда конечный продукт достигнет заданной длины, машина автоматически остановится и разрежет продукт. Закончи это

действие, машина снова будет работать непрерывно.

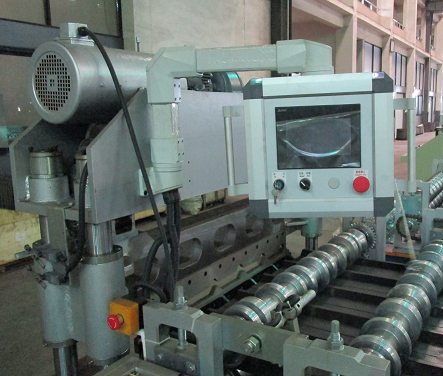

5. Система управления ПЛК:

1)   Эта система использует  ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции  и каждая штука

длина  будет измерена автоматически. Профилегибочной машиной удобно управлять.

2)   Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3)  Сенсорный экран введен и  рабочие данные отменены.

4)  Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5)  Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6)  Подходящее напряжение питания:  380 В/50 Гц/3 фазы (может быть изготовлено по требованию клиента).

Ссылка на внешнюю форму системы:

Применение продукта  формовочной машины для производства рулонной крыши с остеклением

Чтобы удовлетворить различные требования клиентов, мы разрабатываем и производим кровельные листы на машинах для профилирования  различных спецификаций, моделей и конфигураций.

Машина для производства кровельных рулонов, глазурованная сталь,  пример применения

Подробная информация об упаковке  крыши производства профилегибочной машины

1. Один контейнер *40GP для загрузки одного комплекта профилегибочных машин для металлической кровли с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина будет готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
