Краткое описание машины для производства рулонных панелей:

Технические параметры профилегибочной машины для кровельных рулонов:

Компоненты машины для производства металлических кровельных рулонов:

Дисплей обработки рабочей поверхности крыши

Разматывание листа → Направляющий лист → Формирование рулона → Измерение длины и резка листа → Продукт на выходной стол

Описание компонентов профилегибочной машины для кровельных рулонов

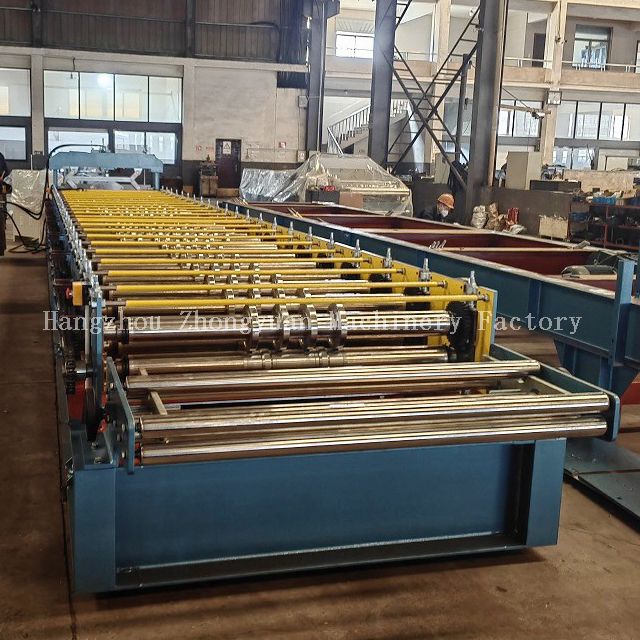

1. Высокоточные валы

Сплошные валы диаметром 72 мм.

Цельные стальные валы дважды обрабатываются на шлифовальном станке для обеспечения окончательной точности. Гарантированный покупатель получает лист высокой точности от машины, изготовленной Zhongyuan.

2.Ролики машины

Все ролики изготовлены из стали 45#.

Станки с ЧПУ могут повысить точность роликов.

Хромирование поверхности для повышения твердости роликов.

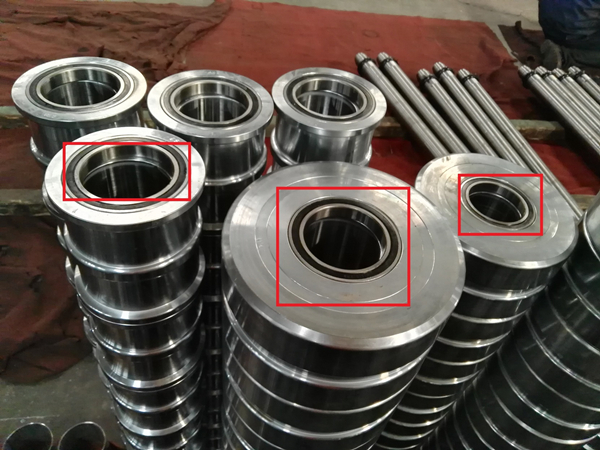

3.Конструкция подшипников внутри формовочных роликов

Спроектируйте подшипники внутри роликов так, чтобы машина могла работать с меньшей нагрузкой, чтобы ролики не было легко повредить.

Обеспечьте одинаковую скорость между всеми роликами, отсутствие разницы в скорости между роликами, улучшите точность формования.

Подшипники помогают продлить срок службы машины. Изготовленные нами формовочные машины имеют срок эксплуатации более 15 лет.

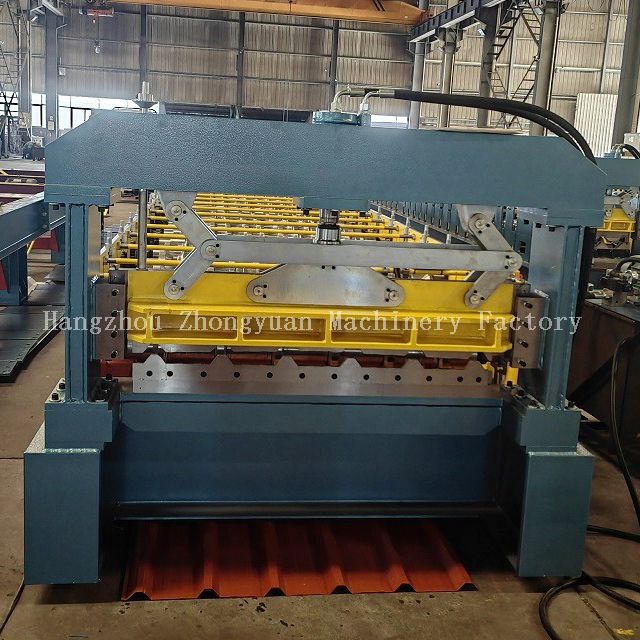

4. Гидравлическая резка :

1)  Принимает пост-резку, останавливается для резки;

2)  Материал режущего лезвия — Cr12mov. с закаленной обработкой.

2)  Сварная рама обеспечивает хорошую жесткость.

4) Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. допуск на длину резки ±2 мм.

5)  Мощность резки обеспечивается гидравлической станцией.

6)  Конечный продукт можно отрезать по длине, заданной в контроллере ПЛК, а длина автоматически измеряется энкодером. Когда конечный продукт достигнет заданной длины, машина остановится и автоматически разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

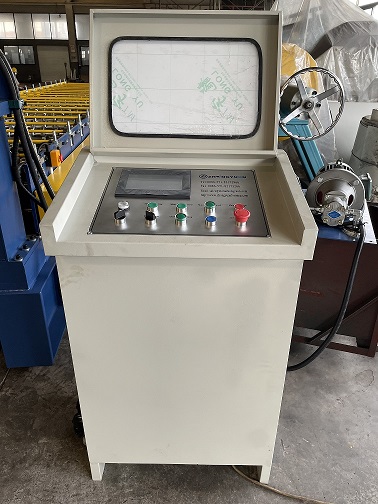

5. Система управления ПЛК :

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3)  Сенсорный экран введен и рабочие данные отменены.

4)  Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5)  Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6)  Подходящее напряжение питания: 415 В/50 Гц, 3 фазы (может быть разработано в соответствии с требованиями покупателя)

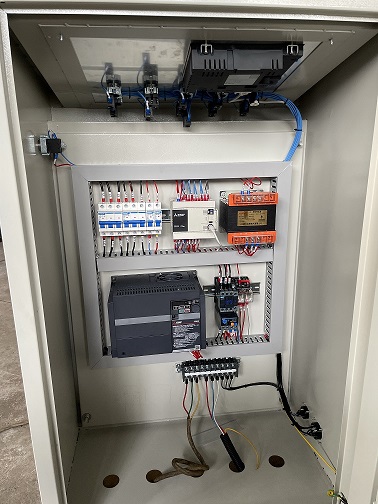

Ссылка на внешнюю форму системы:

Применение продукта  машины для формирования крыши

Чтобы удовлетворить различные требования клиентов, мы разрабатываем и производим машины для профилирования металлической кровли различных спецификаций, моделей и конфигураций.

Пример применения  машины для производства кровельных рулонов

Детали упаковки  машины для изготовления   стеновых панелей крыши

1. Один контейнер *40GP для загрузки одного комплекта кровельной машины с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина будет готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
