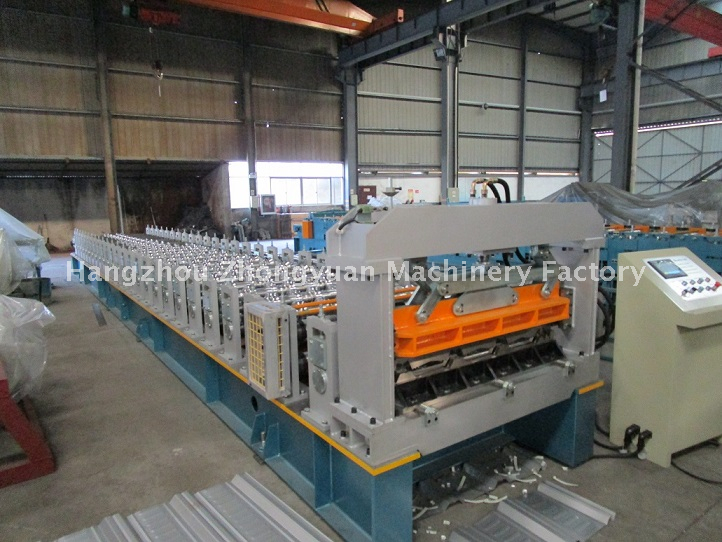

Тайваньское качество Профилегибочная машина для холодной прокатки RN-100/35 с сертификатом CE Система качества ISO

Машиностроительный завод Чжунъюань создает качественные профилегибочные машины по индивидуальному заказу и предоставляет уникальные услуги, соответствующие конкретному профилю, который хочет наш клиент.
1.【Высокая эффективность】
Скорость производства: 20/мин. Вы можете получить 9600 м за смену за один день (8 часов).
2.【Машина с длительным сроком службы】Ролики профилегибочной машины изготовлены на станке с ЧПУ и покрыты твердым хромом толщиной 0,05 мм. Термическая обработка режущей рамы для снятия стального напряжения. Режущий материал - литейная сталь Cr12 с закаленной обработкой. Все эти этапы обработки гарантируют, что вы сможете использовать машину не менее 15 лет.

  • Профилегибочная машина с сертификатом CE, Производитель профилегибочных машин

  • Zhongyuan

  • 8455221000

штат:
Запрос цены

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Краткое описание профилегибочной машины для производства панелей RN-100/35:

Технические параметры  профилегибочной машины

Подходящий материал

Цветной стальной лист Q235; 0,3-0,8 мм

Скорость формирования

Около 20-25 м/мин

Требование к питанию

Мощность главного двигателя: 7,5 кВт ( зависит от окончательной конструкции)

Мощность гидравлической станции: 2,2 кВт ( зависит от окончательного проекта)

Материал формовочных роликов

Сталь №45, поверхность хромированная.

Материал фрезы

Сталь Cr12 с закалкой, HRC58-60

Материал вала

Высококачественная сталь 45#, подвергнутая термообработке.

Вальцово-шлифовальное фрезерование.

Диаметр вала

72 мм

Система управления

ПЛК и преобразователь Mitsubishi

Общий вес машины

Около 12500 кг

Размер машины

Около 15 м × 1,8 м × 1,5 м ( зависит от окончательного дизайна)

ПеревозкиКонтейнер 1x40GP может загружать одну машину

ОПИСАНИЕ

Компоновочный чертеж  профилегибочной машины

Мы стремимся производить высококачественное оборудование:

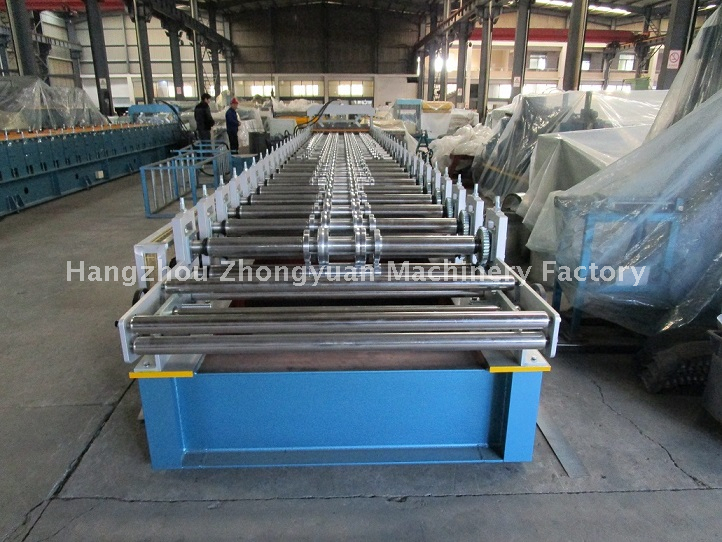

Система профилирования рулонов

1. Материал ролика — высококачественная кованая сталь № 45, покрытая твердым хромом, обработка с цифровым управлением.

2. Стенка толщиной 40 мм для формовочной системы обеспечивает срок службы машины 15 лет.

система профилирования


 Подшипники внутри роликов

Подшипники внутри формующих роликов позволяют машине работать с меньшей нагрузкой, поэтому ролики машины не легко повредить, что продлевает срок службы машины. Что еще более важно, машина может получить более точный лист благодаря конструкции подшипников.

Подшипники внутри роликов


Высокая точность

1. Материал вала - сталь № 45 диаметром 72 мм, прочный и долговечный. Валы для роликов обрабатываются на шлифовальном станке 2 раза. Обеспечьте точность продукта.

2. Готовые валы от шлифовального станка, ролики на этих валах могут обеспечить точность конечного листа.

профилирование высокой точности


Автоматическое и простое управление

Долгий срок службы машины: материал роликов - высококачественная кованая сталь № 45, покрытая твердым хромом, обработанная процессом с цифровым управлением.

ПЛК Mitsubishi с сенсорным экраном. Дружественное взаимодействие человека и машины. Система проста в освоении и удобна в эксплуатации.

Автоматическая работа: как только вы установите количество и длину продукта, машина будет производить продукт автоматически.

Автоматический, простой в эксплуатации


Контролируйте качество хорошо

Фабрика Zhongyuan — это комплексный поставщик сырья, до конечного высокоточного формовочного станка. Все сделано на нашем заводе. Здесь можно контролировать качество и сроки доставки.

Простота установки и простота обслуживания.

Вам нужно всего лишь подключить несколько трубок и проводов на вашем заводе. Видео и инструкция покажут вам, как это сделать.

Наши опытные специалисты могут предоставить услуги за рубежом.


ПРИЛОЖЕНИЕ

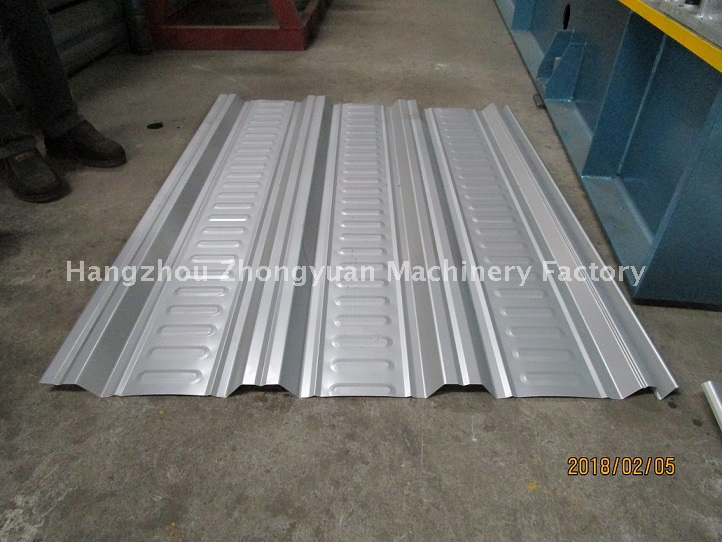

Применение продукта  профилегибочной машины

Чтобы удовлетворить различные требования клиентов, мы проектируем и производим  профилегибочные машины  различных спецификаций, моделей и конфигураций.


Пример применения  профилегибочной машины

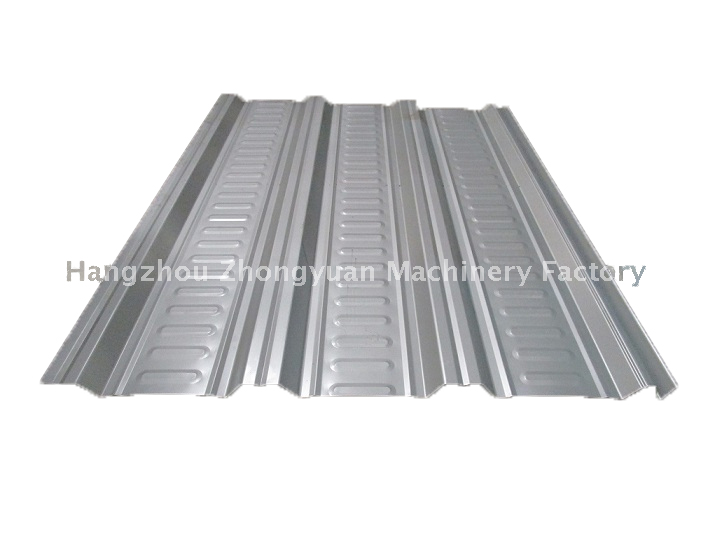

РН-100-35-ВАЛОЧНО-ФОРМОВОЧНАЯ МАШИНА

УПАКОВКА

Детали упаковки


1. Один контейнер *40GP для загрузки одного комплекта машины с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.


Срок поставки

Машина готова в течение 60 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
