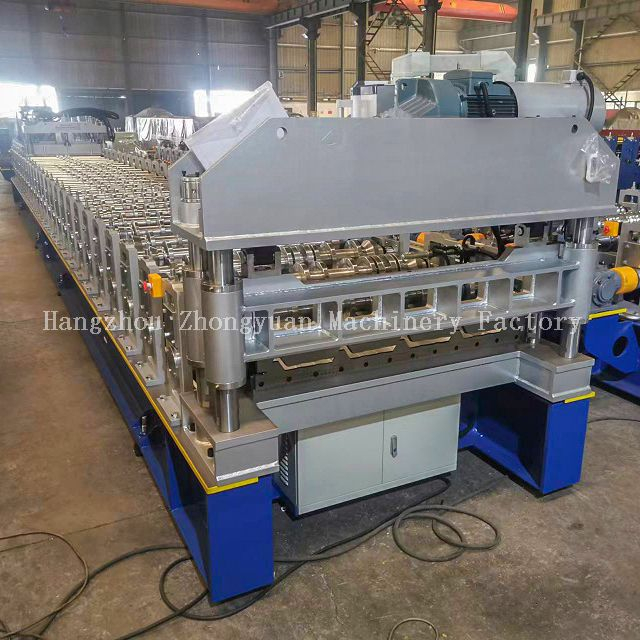

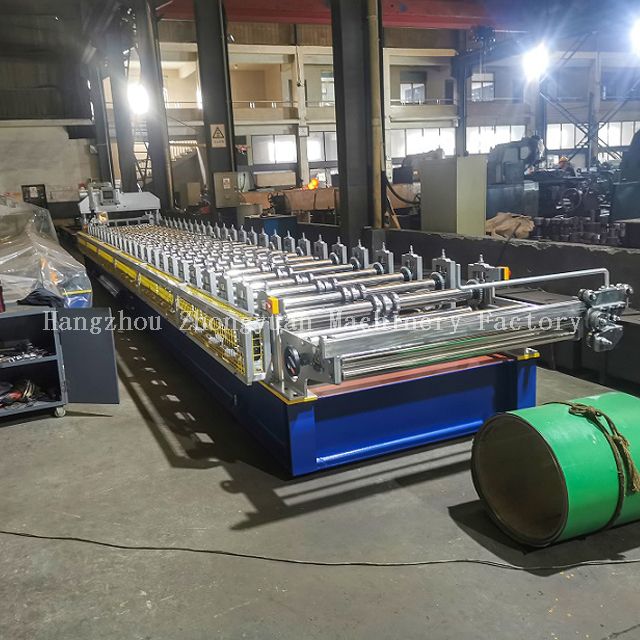

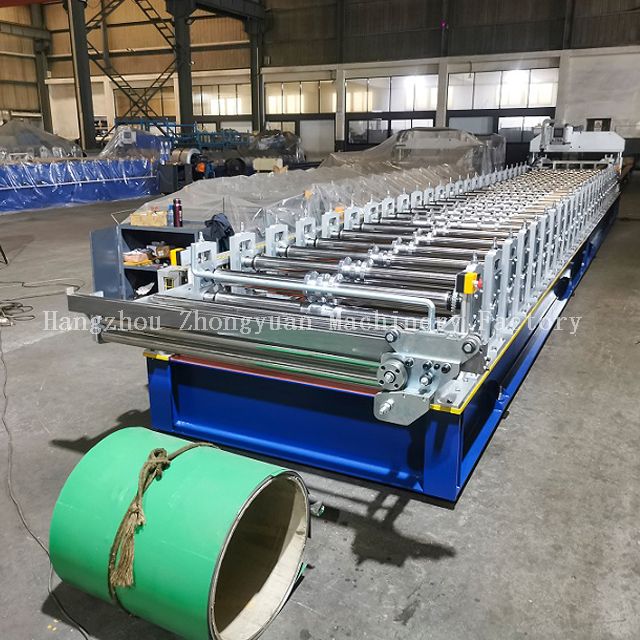

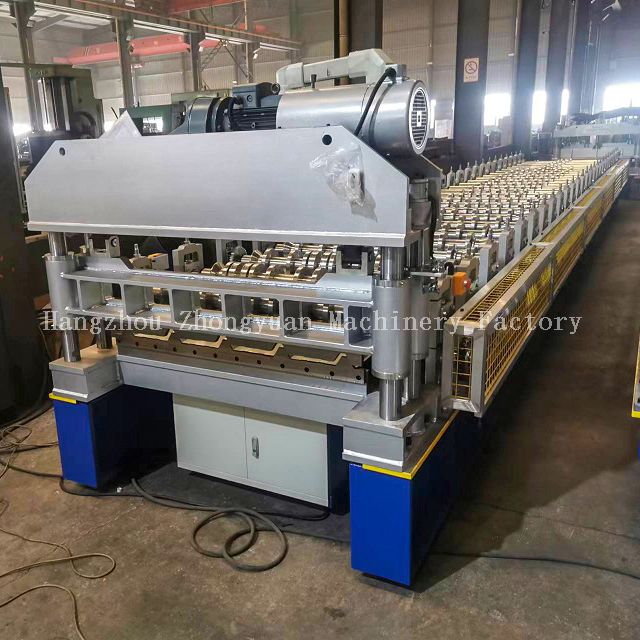

Краткое описание кровельной машины:

Технические параметры продаваемой металлокровельной машины:

Компоненты машины для производства металлических кровельных рулонов:

Дисплей обработки рабочей поверхности крыши

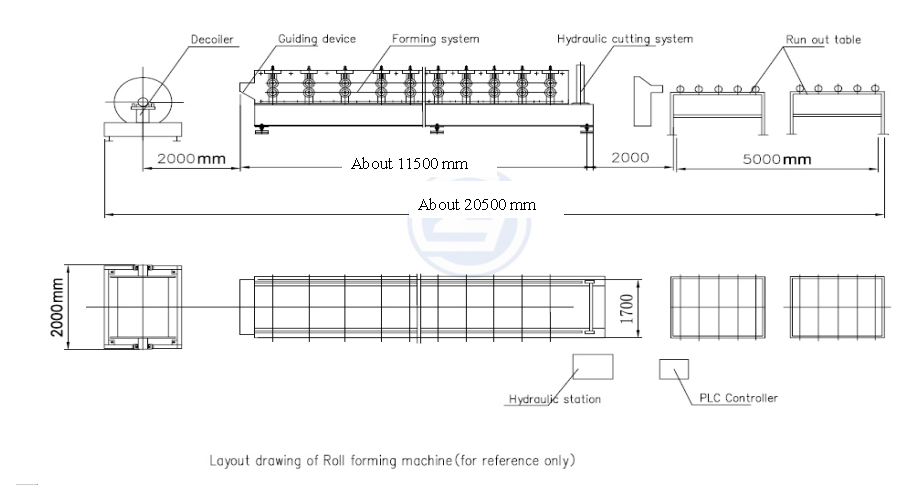

Разматывание листа → Направляющий лист → Формирование рулона → Измерение длины и резка листа → Продукт на выходной стол

Описание компонентов профилегибочной машины для кровельных рулонов

1. Высокоточные валы

Сплошные валы диам. 72 мм для толщины материала.

Все валы дважды обрабатываются на круглошлифовальном станке для обеспечения окончательной точности.

Гарантированные покупатели получают лист настила высокой точности от машины производства Zhongyuan.

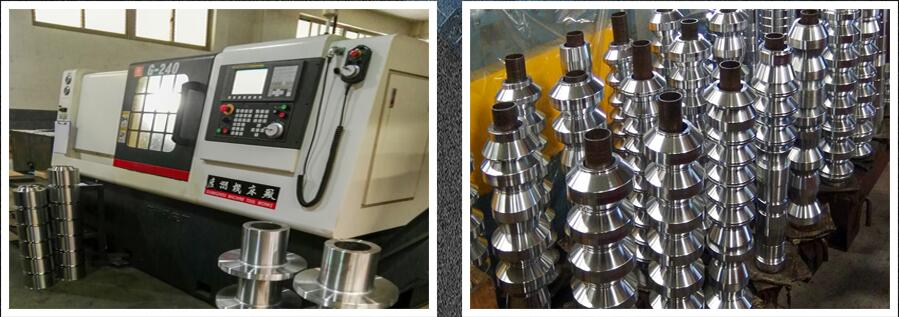

2.Ролики для жесткой формовки с высокой точностью

Каждый формовочный ролик использует станок с ЧПУ для полировки и механической обработки в заданную форму роликов, что может повысить точность роликов. И посажен твердый хром толщиной 0,03-0,05 мм, чтобы гарантировать, что машина прослужит вам более 15 лет.

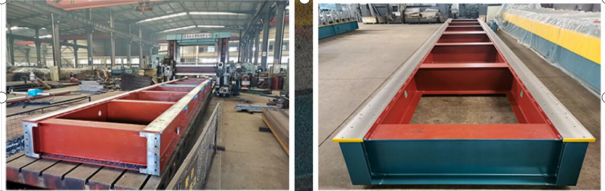

3.Основной корпус машины

Рама машины изготовлена ​​из стали типа H400 методом сварки и спланирована на поверхности для обеспечения точности.

Все винтовые болты имеют класс 8,8 (некоторые другие заводы используют низкий класс 4,8) для обеспечения надежной фиксации конструкции машины и длительного срока службы в течение длительного времени работы машины. Толщина боковой стенки: 40 мм.

4.Автоматическое электрическое режущее устройство

1)  Принимает пост-резку, останавливается для резки;

2)  Материал режущего лезвия — Cr12mov, прошедший закалку.

2)  Сварная рама обеспечивает хорошую жесткость.

4)  Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. допуск на длину резки ± 1,5 мм.

5)  Мощность резки обеспечивается за счет электрической энергии. 3кВт.

6)  Конечный продукт можно отрезать по длине, заданной в контроллере ПЛК, а длина автоматически измеряется энкодером. Когда конечный продукт достигнет заданной длины, машина остановится и автоматически разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

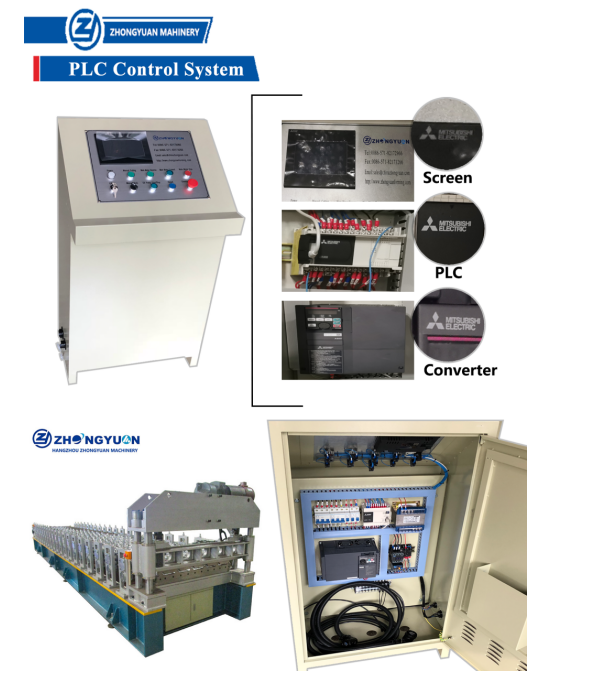

5. Система управления ПЛК:

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3)  Сенсорный экран введен и рабочие данные отменены.

4)  Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5)  Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6)  Подходящее напряжение питания: 380 В/50 Гц/3 фазы (может быть изготовлено по требованию клиента).

Ссылка на внешнюю форму системы:

Применение продукта профилегибочной машины для производства стеновых панелей крыши

Чтобы удовлетворить различные требования клиентов, мы разрабатываем и производим машины для производства рулонов металлической кровли  различных спецификаций, моделей и конфигураций.

Пример применения кровельной машины

Детали упаковки машины для формирования крыши

1. Один контейнер *40GP для загрузки одного комплекта профилегибочной машины для производства гофрированных кровельных панелей с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина будет готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
