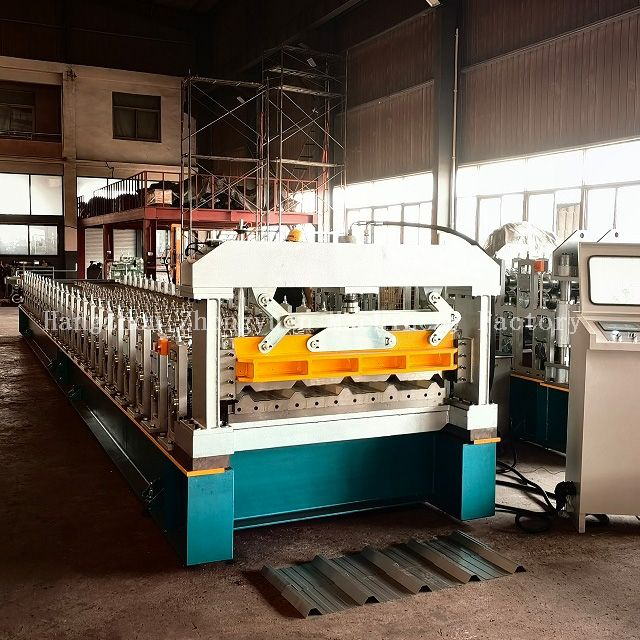

Краткое описание машины для производства рулонов оцинкованных кровельных листов:

Технические параметры цены на профилегибочную машину для производства кровельных листов:

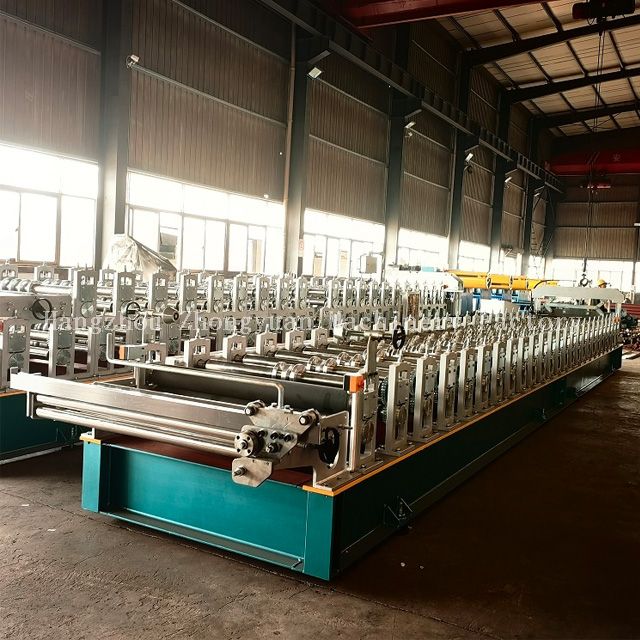

Машинные компоненты автоматической машины для производства рулонных панелей:

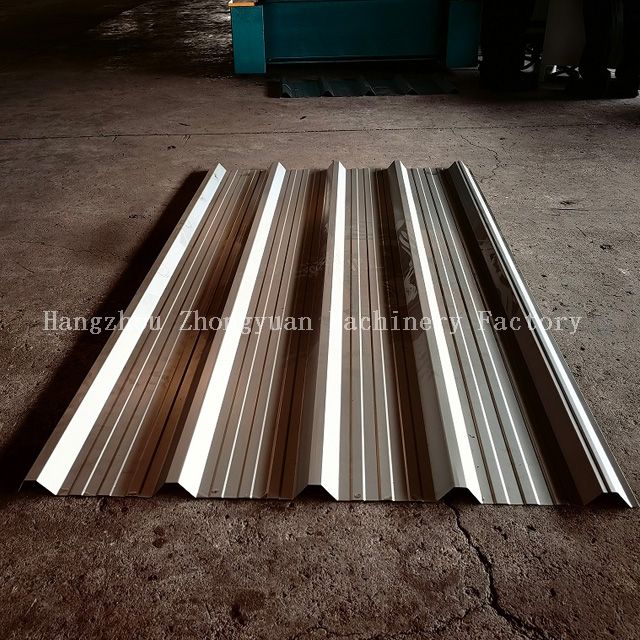

Дисплей обработки рабочей поверхности крыши

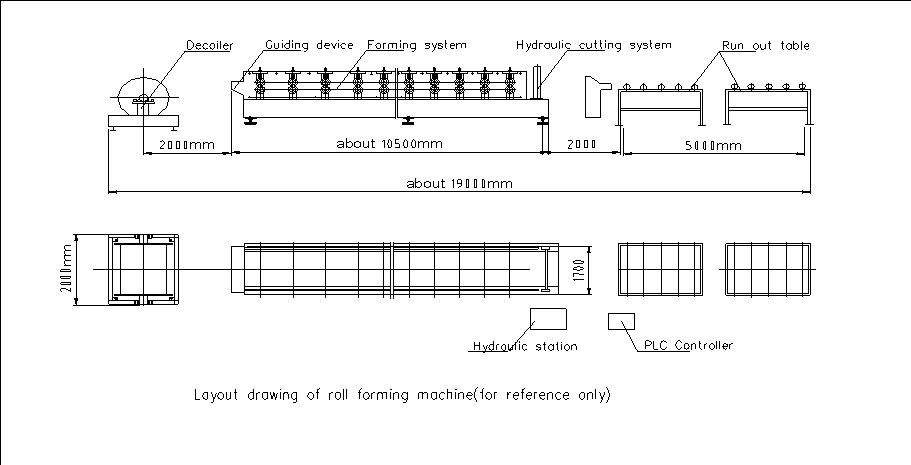

Разматывание листа → направляющий лист → Формирование рулона → Измерение длины и обрезка листа → Продукт на выпускной стол

Описание компонентов  машины для производства трапециевидных кровельных рулонов

1. Высокоточные валы

Сплошные валы диаметром 72 мм.

Цельные стальные валы дважды обрабатываются на шлифовальном станке для обеспечения окончательной точности. Гарантированный покупатель получает лист высокой точности от машины, изготовленной Zhongyuan.

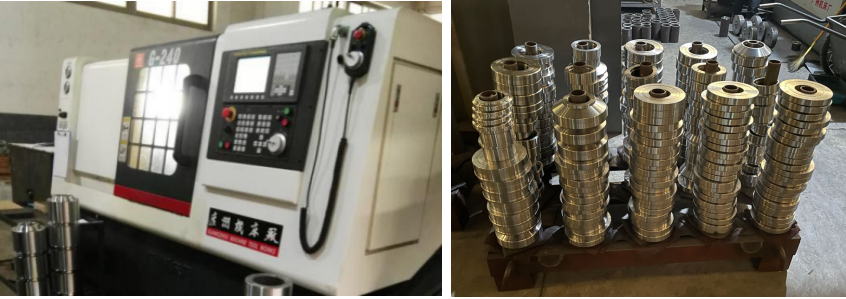

2.Рулон машины

Все ролики изготовлены из стали 45#.

Станки с ЧПУ могут повысить точность роликов.

Хромирование поверхности для повышения твердости роликов.

3. Спроектировать подшипники внутри формовочных роликов.

Спроектируйте подшипники внутри роликов так, чтобы машина могла работать с меньшей нагрузкой, чтобы ролики не было легко повредить.

Обеспечьте одинаковую скорость между всеми роликами, отсутствие разницы в скорости между роликами, улучшите точность формования.

Подшипники помогают продлить срок службы машины. Изготовленные нами формовочные машины имеют срок эксплуатации более 15 лет.

4.Гидравлическая резка

1)  Принимает пост-резку, останавливается для резки.

2)  Материал режущего лезвия — Cr12 Mov, прошедший закалку.

2)  Сварная рама обеспечивает хорошую жесткость.

4)  Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. допуск на длину резки ±2 мм.

5)  Мощность резки обеспечивается гидравлической станцией.

6)  Готовый продукт можно разрезать по длине, заданной в контроллере ПЛК, и длина автоматически измеряется энкодером. Когда конечный продукт достигнет заданной длины, машина остановится и автоматически отрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

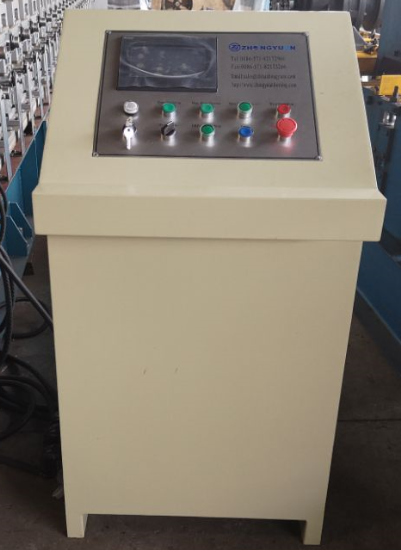

5. Система управления ПЛК:

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3)  Сенсорный экран введен и рабочие данные отменены.

4)  Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5)  Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6)  Подходящее напряжение питания: 380 В/50 Гц/3 фазы (может быть разработано в соответствии с требованиями покупателя)

Применение продукта  машины для производства рулонных листов кровли

Чтобы удовлетворить различные требования клиентов, мы проектируем и производим машины для профилирования кровельных рулонов  различных спецификаций, моделей и конфигураций.

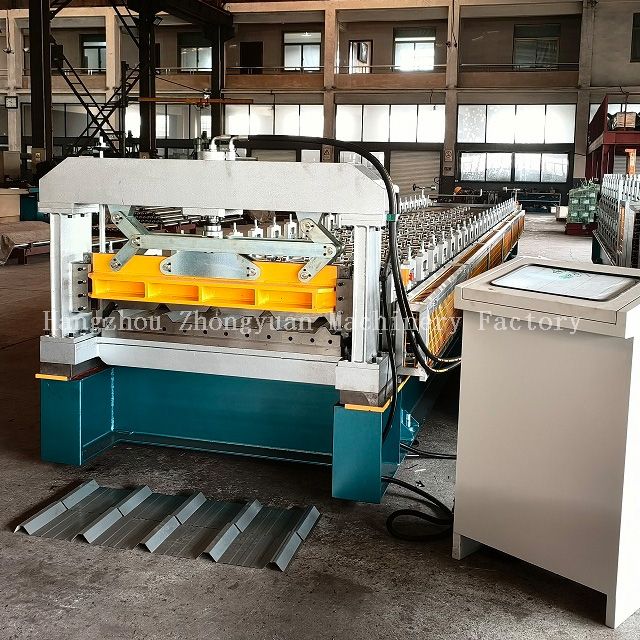

Пример применения  крыши профилегибочной машины

Детали упаковки  машины для производства рулонов металлической кровли

1. Один контейнер *40GP для загрузки одного комплекта профилегибочной машины для производства стальных кровельных листов с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина будет готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
