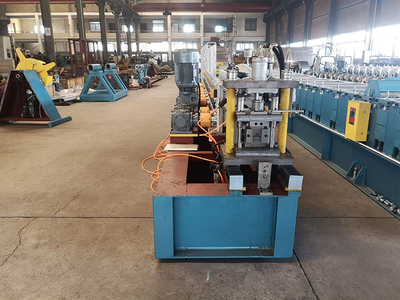

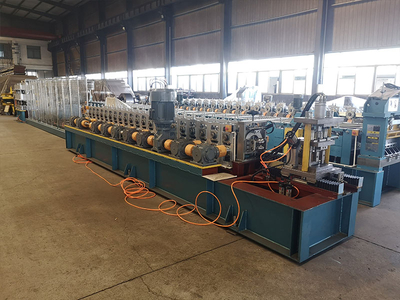

Профилегибочная машина для производства вертикальных валков компании Zhongyuan предназначена для обработки вертикальных опорных колонн или вертикальных профилей. Конструкция матрицы и система подачи обеспечивают прямолинейность и равномерную толщину стенок, обеспечивая превосходную устойчивость к вертикальной нагрузке и точность размеров. Идеально подходит для стоек стоек, колонн стальных конструкций и производства каркасов.
Основные технические параметры
Подходящая толщина катушки
1,2 мм
Подходящее сырье
оцинкованный стальной лист
Предел текучести сырья
235 МПа
Мощность главного двигателя
11кВт
Гидравлическая мощность
18,5 кВт
Количество роликов
21 станция
Масса
5720 кг
Размер
6,7м*0,88м*1,4м
Компоненты машины
Мотор-разматыватель
1 комплект (Вместимость: 3 тонны)
Сервосистема подачи
1 комплект
Штамповочная машина
1 комплект
Устройство хранения
1 комплект
Профилегибочный станок
1 комплект
Гидравлическая резка
1 комплект
Гидравлическая станция
1 комплект
Система управления ПЛК
1 комплект
Стойка для продуктов (без питания)
1 комплект (две штуки, общая длина 3 метра)
Разматыватель двигателя
1) Макс. вместимость: 3000 кг 2) Подходит для внутреннего диаметра катушки: 508 мм, подходит для максимального наружного диаметра катушки: 1000 мм 3) Ручное управление расширяет внутреннюю поверхность катушки. 4) Мощность двигателя: 1,5 кВт
Сервосистема подачи
1) Сервоприводная система подачи для непрерывной подачи сырья на перфоратор и обеспечения точности перфорирования. 2) Он имеет независимую систему управления для управления подачей и штамповкой.

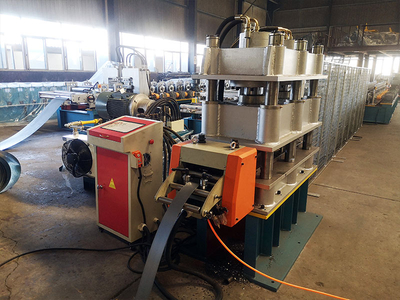

Гидравлический штамповочный станок
1) Материал штампа: пресс-форма Cr12 Mov 2) Усилие гидравлической штамповочной машины: 30 тонн 3) Штамповка 50 раз/мин.
Система хранения
1) Это помогает хранить перфорированную катушку, чтобы формовочное действие могло быть последовательным. 2) Использование двигателя приводит в движение цепь, перемещая перфорированную катушку. 3) Мощность двигателя: 1,5 кВт. 4)Длина: 6,5 метра.

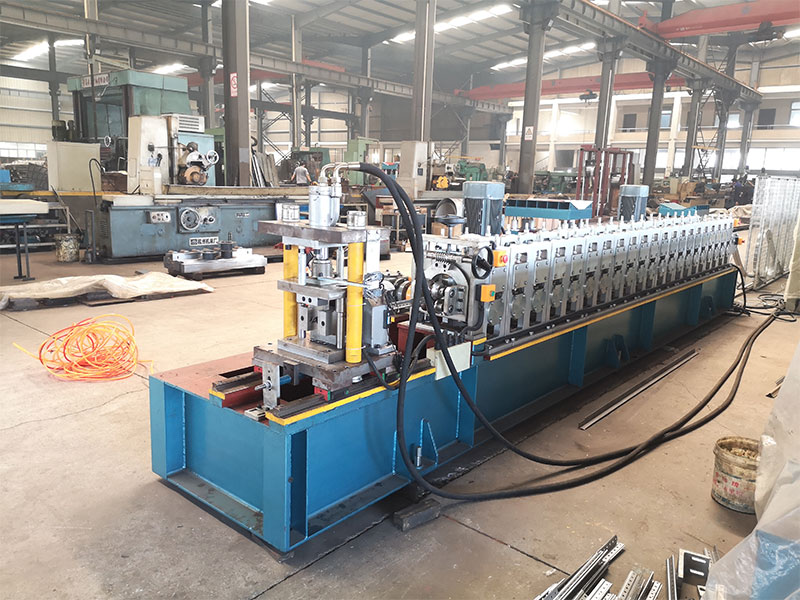

Профилегибочный станок
1)Основная рама машины сварена отдельно, а внешняя стена соединена винтом после обработки поверхности методом ротобести. 2) Материал ролика представляет собой стальную форму Cr12 Mov, прошедшую закалку, с процессом с цифровым управлением. 3) Валы роликов дважды обрабатываются на шлифовальном станке, чтобы обеспечить точность конечного продукта. 4)Диаметр вала составляет 55 мм. 5)Количество формовочных роликов: около 21 станции. 6)Цепь и шестерня перемещают линию, приводы двигателя. Все рабочие действия автоматически контролируются электрическим шкафом ПЛК. 7) Подходящее напряжение питания: 380 В/50 Гц, 3 фазы (может быть разработано в соответствии с требованиями покупателя) 8) Рабочая скорость линии: около 7 шт. длиной 2 метра. 9) Мощность двигателя главной машины: около 11 кВт 10) Коробки передач для передачи машины, чтобы обеспечить точность размеров продукта. 11) Вес нетто системы профилирования: 5720 кг.
Гидравлическая резка
1) Принимает пост-резку, останавливается для резки; 2) Материал режущего лезвия — сталь Cr12 Mov Mold, прошедшая закалку. 3) Сварная рама обеспечивает хорошую жесткость. 4) Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. допуск на длину резки ±2 мм. 5) Мощность резки обеспечивается гидравлической станцией. 6) Готовый продукт можно отрезать по длине, установленной в контроллере ПЛК, а длина автоматически измеряется энкодером. Когда конечный продукт достигнет заданной длины, машина автоматически остановится и разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.
