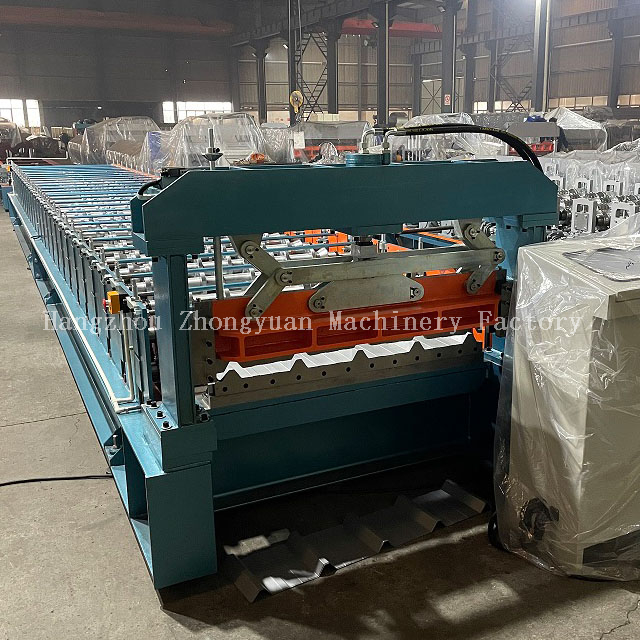

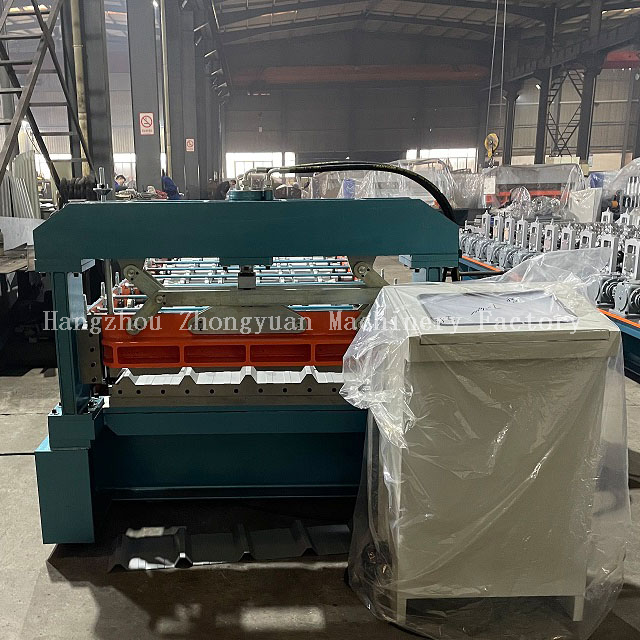

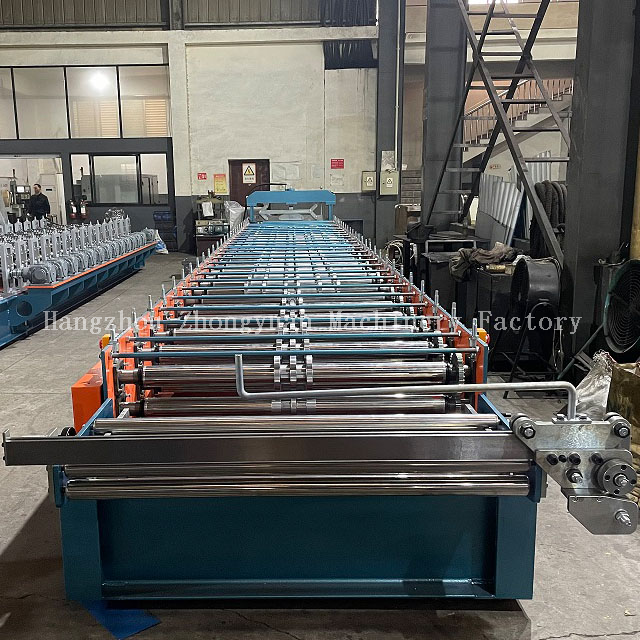

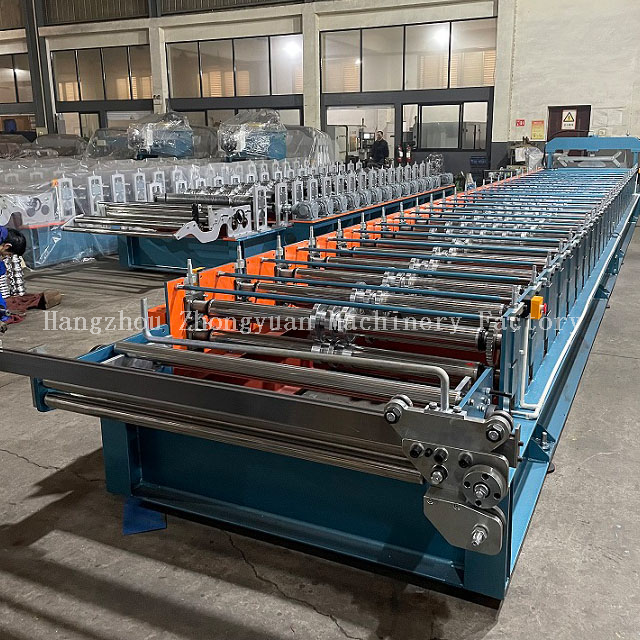

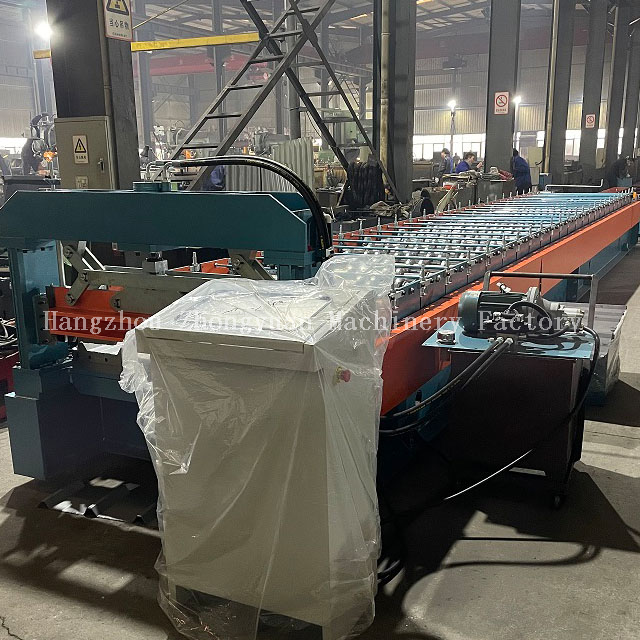

Машина для производства рулонов кровельных панелей

1. Высокая производительность 20-25 м в минуту или 30-35 м в минуту. Производительность 9600 м в смену в течение 8 часов в день.
2. Машина с длительным сроком службы: Ролики машины обработаны на станке с ЧПУ и покрыты твердым хромом толщиной 0,05 мм на поверхности. Термическая обработка режущей рамы для снятия напряжения в стали и предотвращения деформации. Режущим материалом является литейная сталь Cr12, прошедшая закалку. Все эти этапы обработки обеспечивают длительный срок службы машины.
3. Высокая точность: валы роликов обрабатываются на шлифовальном станке как минимум дважды. Ролики обрабатываются на станке с ЧПУ для обеспечения точности работы.
4. Автоматическое и простое управление: Безопасное и простое в эксплуатации с операционной системой сенсорного экрана Mitsubishi PLC. Дружественное взаимодействие человека и машины.
5. Отличные услуги: техник может быть отправлен на ваш завод для установки машины и обучения ваших работников. Инженеры могут обслуживать за рубежом. Мы обеспечиваем пожизненное обслуживание наших машин.

  • Профилегибочная машина для производства кровельных листов Zhongyuan 37-250-1000

  • Zhongyuan

  • 8455221000

штат:
Запрос цены

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Краткое описание машины для производства кровельных рулонов:

Технические параметры профилегибочной машины для производства кровельных рулонов:

Подходящий материал

Цветные стальные рулоны

Скорость формирования

Макс. Около 20-25 м/мин. (без учета времени резки)

Требование к питанию

Мощность главного двигателя: 7,5 кВт

Мощность гидравлической станции: 2,2 кВт.

Подходящая толщина катушки

0,25 мм - 0,7 мм

Подходящая ширина катушки

1250 мм

Подходящая мощность

235 МПа или 34 Кси

Материал режущего лезвия

Cr12 Мов.с закаленной обработкой.

Система управления

ПЛК и преобразователь Mitsubishi (Япония)

Общий вес машины

8470 сомов

Размер машины

11,5 л*1,85 Вт*1,6 мм

ПеревозкиКонтейнер 1x40GP может загружать одну машину


ОПИСАНИЕ

1. Профилегибочный М/К:

1) Основная рама машины сварена отдельно, а внешняя стенка соединена винтом после обработки поверхности роторно-струйной обработкой.

2) Материал ролика — высококачественная кованая сталь № 45 с цифровым управлением.

3) Валы роликов дважды обрабатываются на шлифовальном станке, чтобы обеспечить точность конечного продукта.

4) Ролики покрыты твердым хромом толщиной 0,05 мм после обработки на специальном станке. Это обеспечивает долгий срок службы формовочных роликов.

5) Диаметр вала 72 мм.

6) Количество формовочных роликов: около 25 станций.

7) 16А-1 Цепь и шестерня перемещают линию, мотор приводит в движение. Все рабочие действия автоматически контролируются электрическим шкафом Mitsubishi PLC.

8) Подходящее напряжение питания: 380 В/50 Гц, 3 фазы (может быть разработано в соответствии с требованиями покупателя)

9) Скорость формования: Макс. 20 м/мин (без учета времени резки).

10)  Мощность двигателя главной машины: около 7,5 кВт.

11)  Общий вес: около 8500 кг.

12)  Размер формовочной системы: 10,5×1,7×1,5 м (Д×Ш×В).

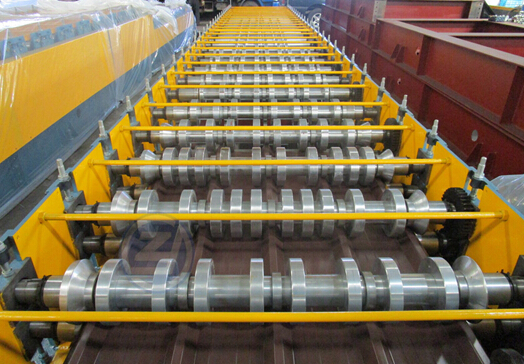

формирующая система

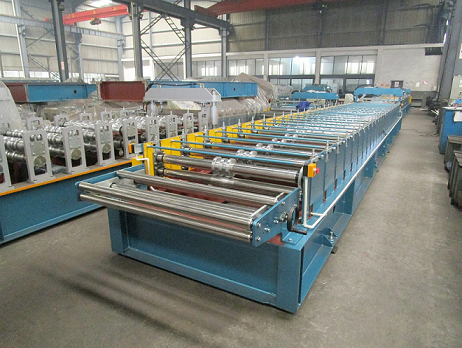

Профилегибочная машина

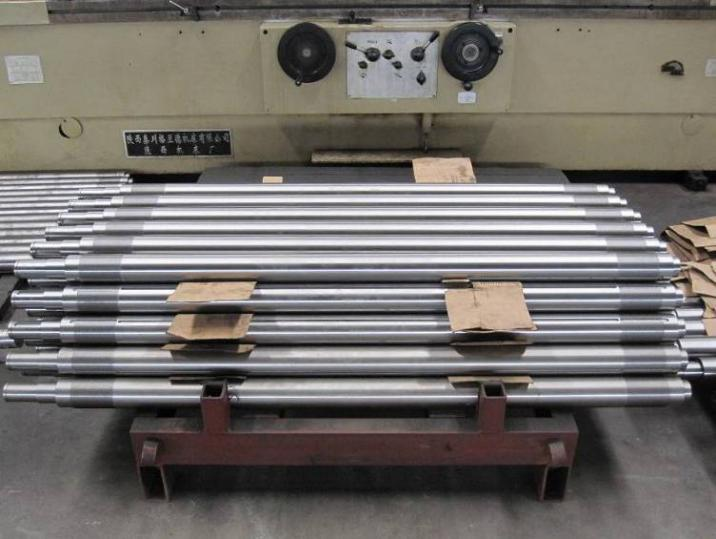

Платные валы

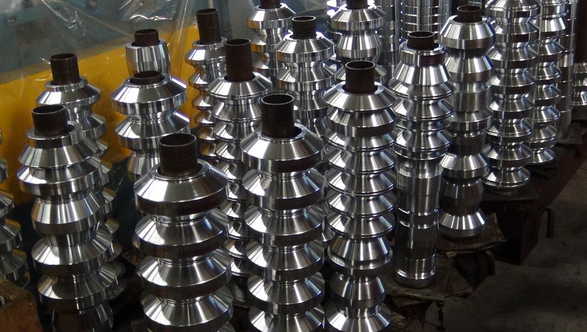

Формовочные ролики с инструментами

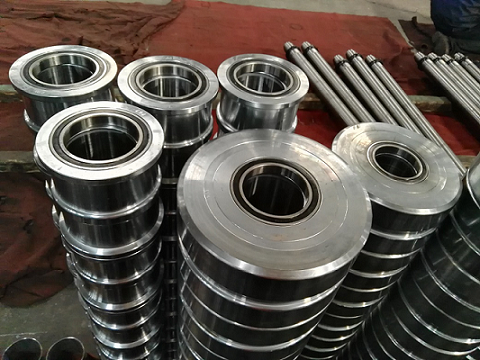

Подшипники внутри роликов




ПРИЛОЖЕНИЕ

Применение продукта профилегибочной машины для кровельных рулонов


Чтобы удовлетворить различные требования клиентов, мы разрабатываем и производим машины для производства профилей для застекленных кровельных стен  различных спецификаций, моделей и конфигураций.


Пример применения машины для производства рулонов гофрированной крыши


УПАКОВКА

Детали упаковки машины для производства кровельных рулонов


1. Один контейнер *40GP для загрузки одного комплекта профилегибочной машины с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.


Срок поставки

Машина будет готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
