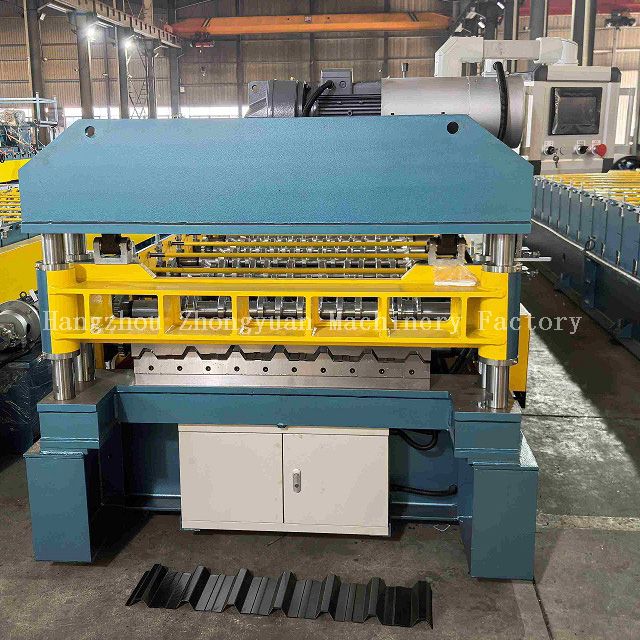

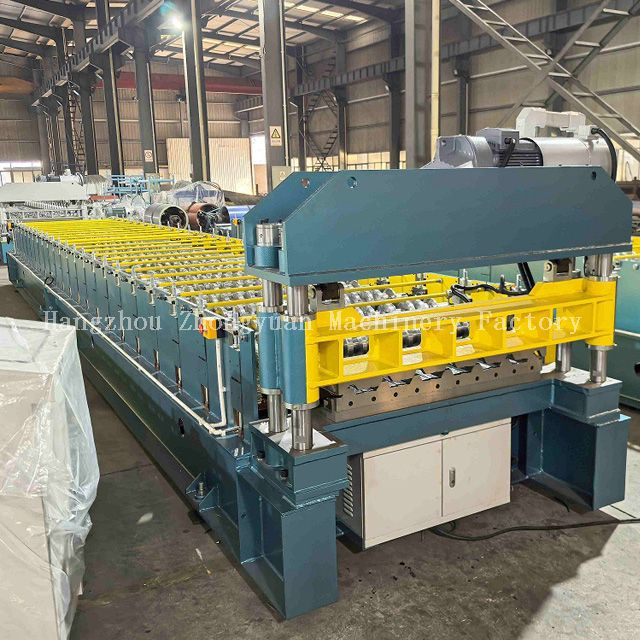

Краткое описание машины для производства рулонов кровельного листа:

Технические параметры профилегибочной машины для производства гофрированного кровельного листа:

Компоненты машины для формования кровли:

Дисплей обработки рабочей поверхности крыши

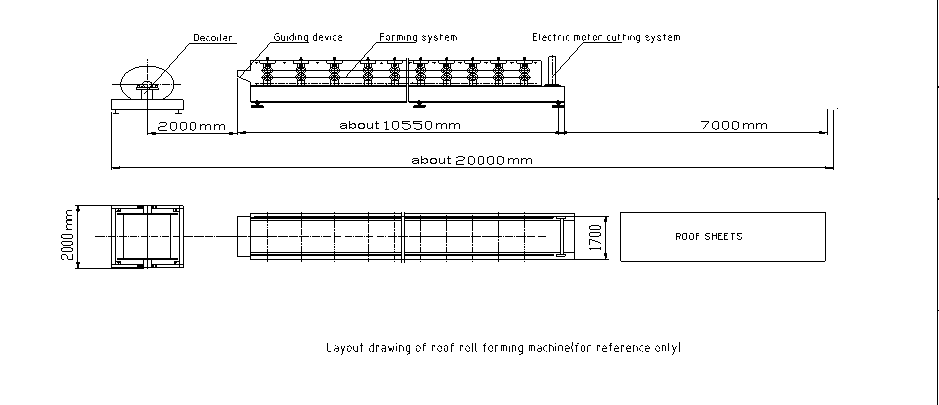

Размотка листа → направляющий лист → Формирование рулона → Измерение длины и обрезка листа

Описание компонентов машины для производства гофрированного рулона кровельного листа

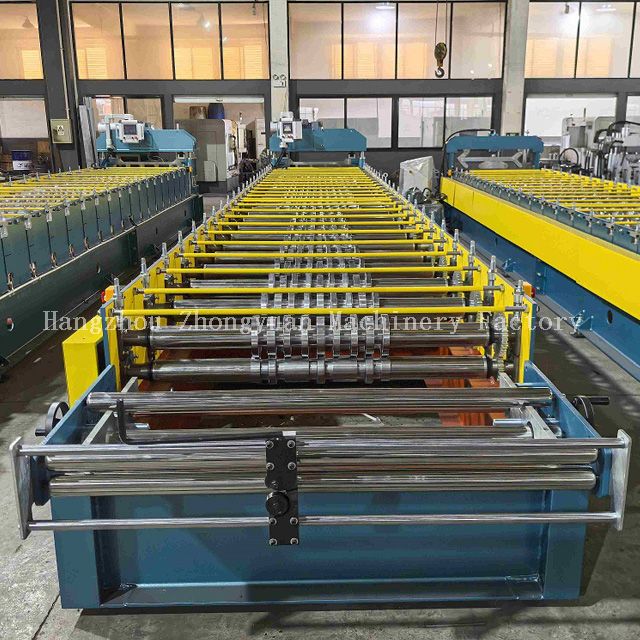

1. Высокоточные валы

Сплошные валы диаметром 72 мм.

Цельные стальные валы дважды обрабатываются на шлифовальном станке для обеспечения окончательной точности. Гарантированный покупатель получает лист высокой точности от машины, изготовленной Zhongyuan.

2.Ролики для жесткой формовки с высокой точностью

Каждый формовочный ролик использует станок с ЧПУ для полировки и механической обработки в заданную форму роликов, что может повысить точность роликов. И посажен твердый хром толщиной 0,03-0,05 мм, чтобы гарантировать, что машина прослужит вам более 15 лет.

3.Конструкция подшипников внутри формовочных роликов

Спроектируйте подшипник внутри роликов, чтобы машина работала с меньшей нагрузкой, чтобы ролики было нелегко повредить.

Обеспечьте одинаковую скорость между роликами, отсутствие разницы в скорости между роликами, улучшите точность формования.

Подшипники помогают продлить срок службы машины.

4. Автоматическое электрическое режущее устройство :

1)  Принимает пост-резку, останавливается для резки;

2)  Материал режущего лезвия — Cr12Mov. с закаленной обработкой.

2)  Сварная рама обеспечивает хорошую жесткость.

4)  Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. допуск на длину резки ± 1,5 мм.

5)  Мощность резки обеспечивается за счет электрической энергии.

6)  Конечный продукт можно отрезать по длине, заданной в контроллере ПЛК, а длина автоматически измеряется энкодером. Когда конечный продукт достигнет заданной длины, машина остановится и автоматически разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

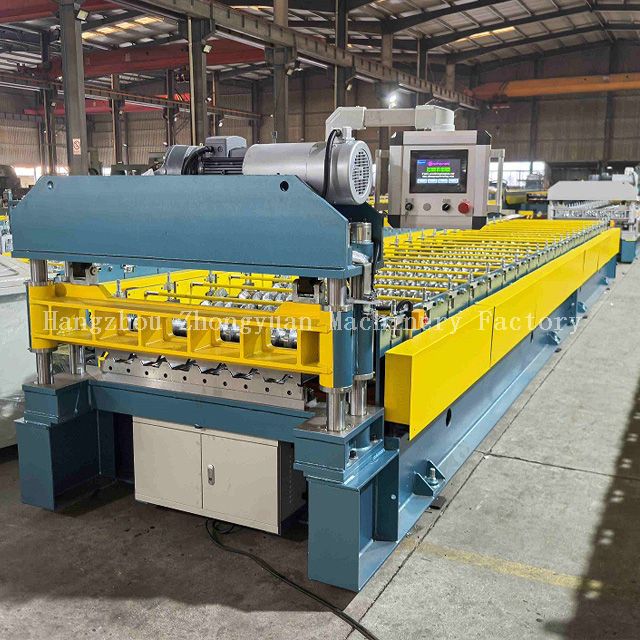

5. Система управления ПЛК :

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3)  Сенсорный экран введен и рабочие данные отменены.

4)  Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5)  Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6)  Подходящее напряжение питания: 380 В/50 Гц/3 фазы (может быть изготовлено по требованию клиента).

Ссылка на внешнюю форму системы:

Применение профилегибочной  машины для металлической кровли

Чтобы удовлетворить различные требования клиентов, мы разрабатываем и производим высокоскоростные машины для профилирования кровельных панелей различных спецификаций, моделей и конфигураций.

Пример применения  машины для производства рулонов кровельных листов

Детали упаковки  машины для производства рулонов металлической кровли

1. Один контейнер *40GP для загрузки одного комплекта высококачественной машины для изготовления кровельных листов с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина будет готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
