Краткое описание машины для производства кровельных рулонов:

Технические параметры профилегибочной машины для кровельных рулонов:

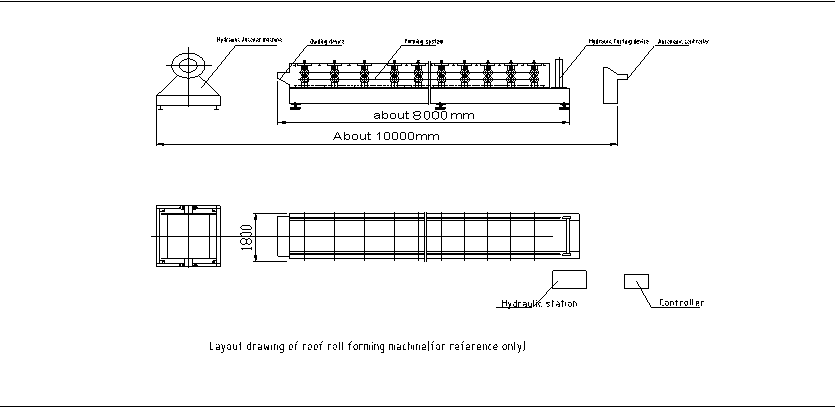

Компоненты машины для производства панелей крыши:

Дисплей обработки рабочей поверхности крыши

Разматывание листа → Направляющий лист → Формирование рулона → Измерение длины и резка листа → Продукт на выходной стол

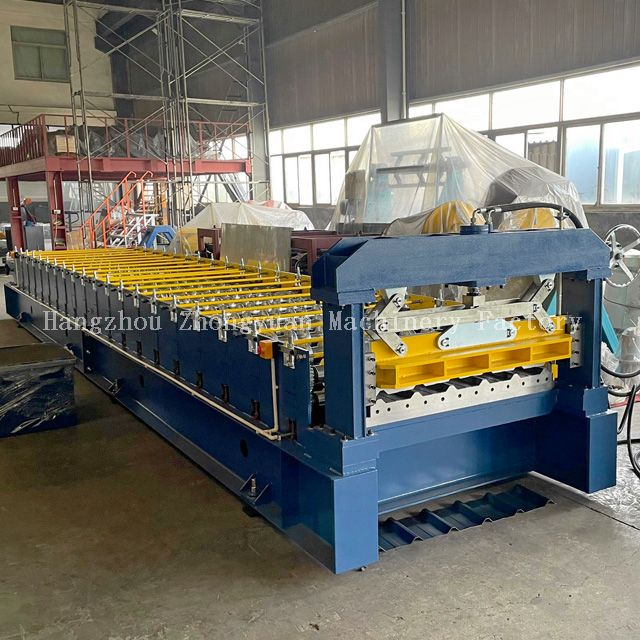

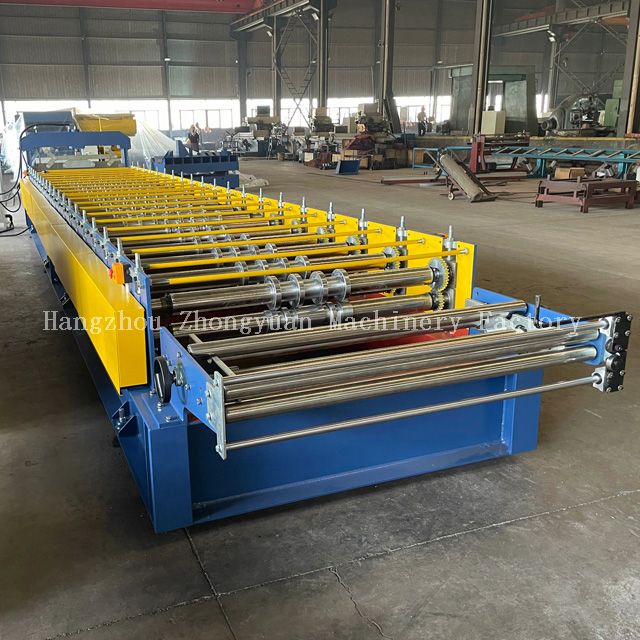

Описание компонентов профилегибочной машины для производства кровельных панелей

1. Высокоточные валы

Сплошные валы диаметром 72 мм.

Твердые стальные валы дважды обрабатываются на шлифовальном станке для обеспечения окончательной точности. Гарантированный покупатель получает лист высокой точности от машины производства Zhongyuan.

2.Ролики для жесткой формовки с высокой точностью

Каждый формовочный ролик использует станок с ЧПУ для полировки и механической обработки в заданную форму роликов, что может повысить точность роликов. И посажен твердый хром толщиной 0,03-0,05 мм, чтобы гарантировать, что машина прослужит вам более 15 лет.

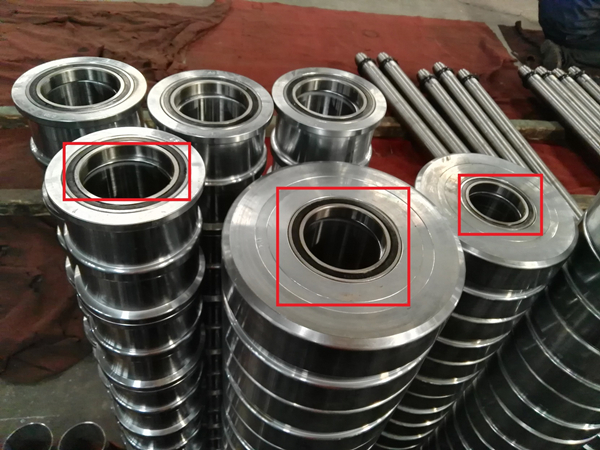

3. Спроектировать подшипники внутри формовочных роликов.

Спроектируйте подшипник внутри роликов, чтобы машина работала с меньшей нагрузкой, чтобы ролики было нелегко повредить.

Обеспечьте одинаковую скорость между роликами, отсутствие разницы в скорости между роликами, улучшите точность формования.

Подшипники помогают продлить срок службы машины.

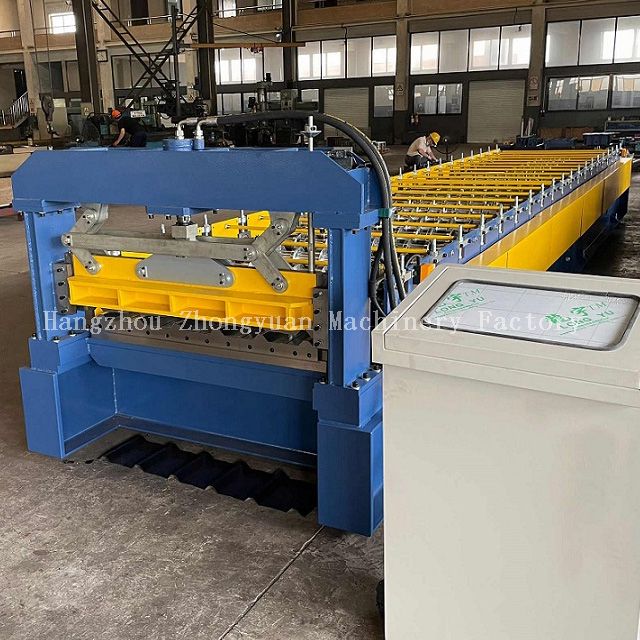

4.Автоматическое гидравлическое режущее устройство

1)  Принимает пост-резку, останавливается для резки;

2)  Материал режущего лезвия — Cr12 Mov. с закаленной обработкой.

3)  Сварная рама обеспечивает хорошую жесткость.

4)  Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. допуск на длину резки ±2 мм.

5)  Мощность резки обеспечивается гидравлической станцией.

6)  Конечный продукт можно отрезать по длине, заданной в контроллере ПЛК, а длина автоматически измеряется энкодером.  Когда конечный продукт достигнет заданной длины, машина остановится и автоматически разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

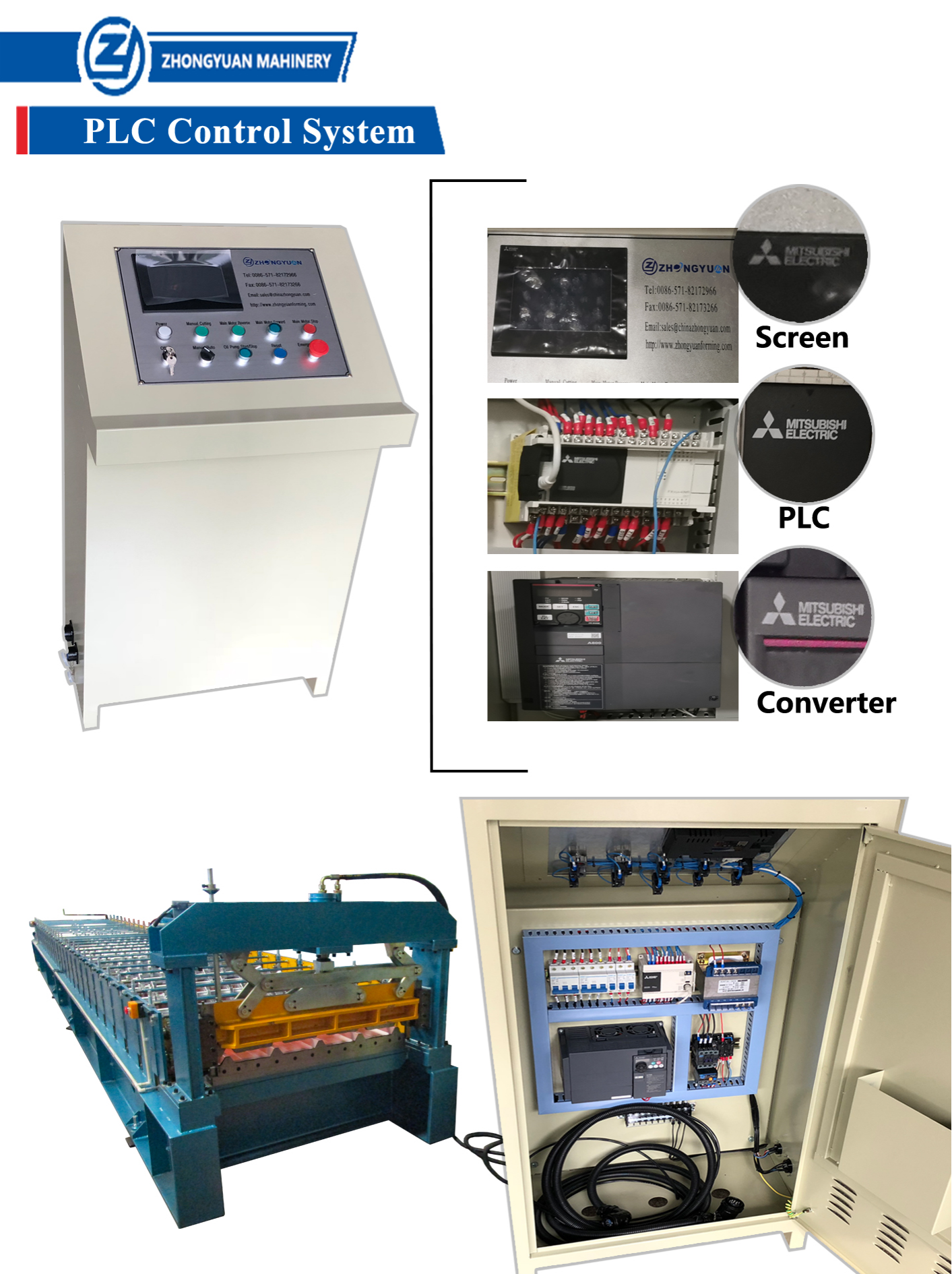

5. Система управления ПЛК:

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3)  Сенсорный экран введен и рабочие данные отменены.

4)  Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5)  Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6)  Подходящее напряжение питания: 380 В/50 Гц/3 фазы (может быть изготовлено по требованию клиента).

Ссылка на внешнюю форму системы:

Применение продукта профилегибочной машины для крыши

Чтобы удовлетворить различные требования клиентов, мы проектируем и производим машины для производства рулонов гофрированной крыши  различных спецификаций, моделей и конфигураций.

Пример применения машины для изготовления кровельных листов

Детали упаковки машины для производства рулонных панелей кровли

1. Один контейнер *40GP для загрузки одного комплекта машины для производства кровельных панелей с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
