Краткое описание машины для производства рулонов трапециевидной черепицы:

Технические параметры профилегибочной машины для производства металлопрофиля:

Компоненты машины для производства рулонной черепицы из металлической черепицы:

Дисплей обработки плитки

Разматывание листа → Направляющий лист → Формирование рулона → Прессование листа → Измерение длины и обрезка листа → Продукт к укладчику

Описание компонентов машины для формования плитки

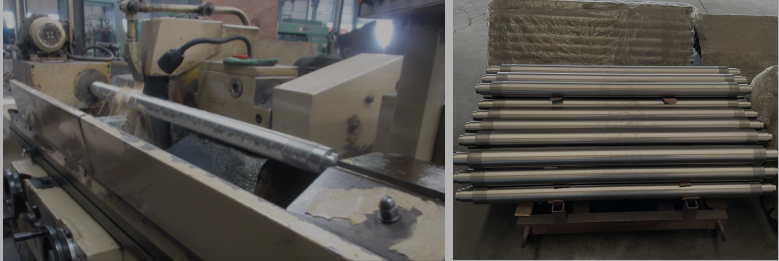

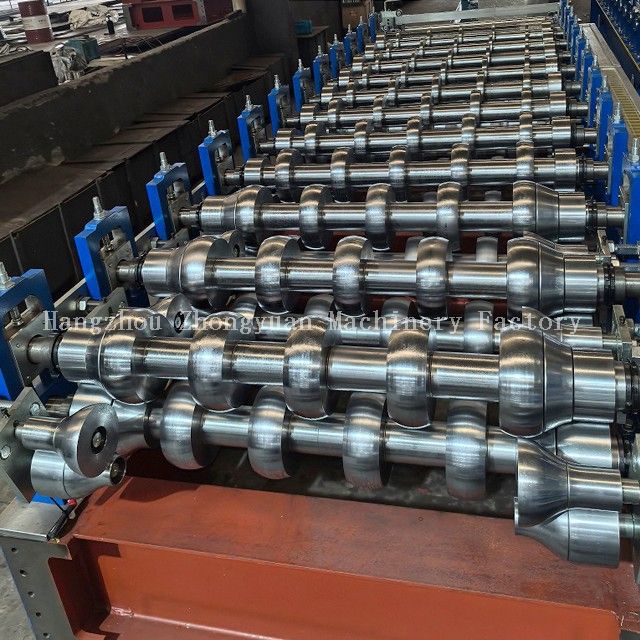

1. Высокоточные валы

Сплошные валы диаметром 72 мм.

Твердые стальные валы дважды обрабатываются на шлифовальном станке для обеспечения окончательной точности.

Гарантированный покупатель получает лист высокой точности от машины производства Zhongyuan.

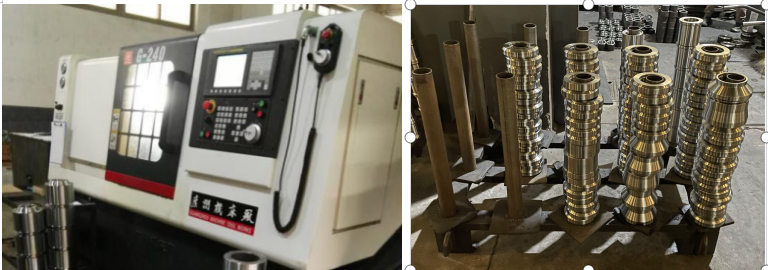

2.№ 45 Сталь, обработанная на станке с ЧПУ.

Станок с ЧПУ может улучшить точность роликов.

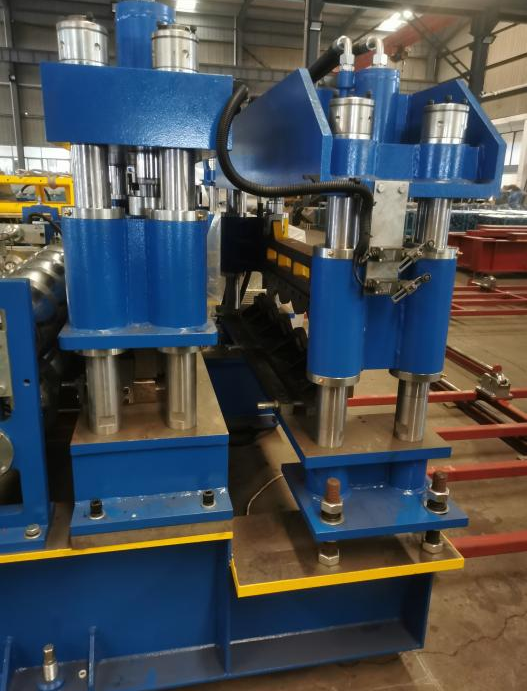

3. Нажатие кнопки E. Оборудование.

Это устройство используется для прижима ступеньки для плитки. После формирования формы плиточной панели ее прессуют с помощью прессового оборудования, которое обеспечивает долговечность и красоту формы.

4.Гидравлическая резка

1) Принимает пост-резку, останавливается для резки;

2) Материал режущего лезвия — Cr12 MOV. с закаленной обработкой. Твердость достигает 58-60HRC.

2) Сварная рама обеспечивает хорошую жесткость.

4) Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. допуск на длину резки ± 1 мм.

5) Мощность резки обеспечивается гидравлической станцией.

6) Готовый продукт можно отрезать по длине, установленной в контроллере ПЛК, а длина автоматически измеряется энкодером. Когда конечный продукт достигнет заданной длины, машина автоматически остановится и разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

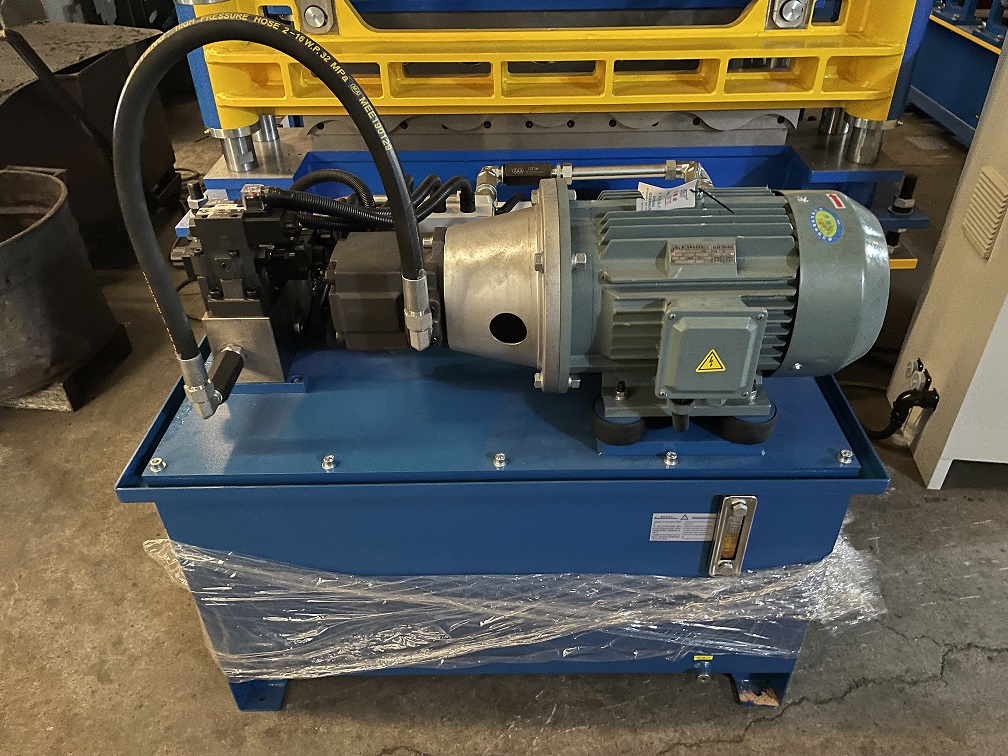

5. Гидравлическая станция:

1) Он обеспечивает питание гидравлического резака.

2) Все гидравлические аксессуары используют продукцию известных китайских брендов.

3) Мощность гидравлического двигателя: около 7,5 кВт.

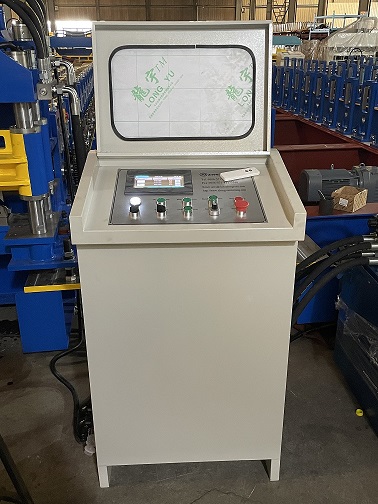

6. Система управления ПЛК

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3) Сенсорный экран введен и рабочие данные отменены.

4) Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5) Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6) Подходящее напряжение питания: 480 В/60 Гц, 3 фазы (может быть спроектировано в соответствии с требованиями покупателя). Ссылка на внешнюю форму системы:

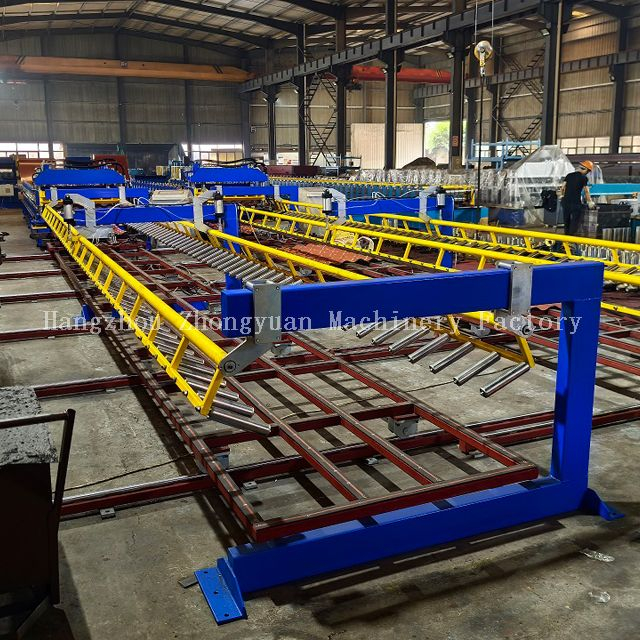

7.Автоматический укладчик

1) Длина штабелеукладчика: 12 м.

2) Направление перемещения рычага укладчика: поперечное перемещение.

3) Размер штабелеукладчика: 12X1,3X1,88 м (ДxШxВ).

4) Вес штабелеукладчика: 1665 кг.

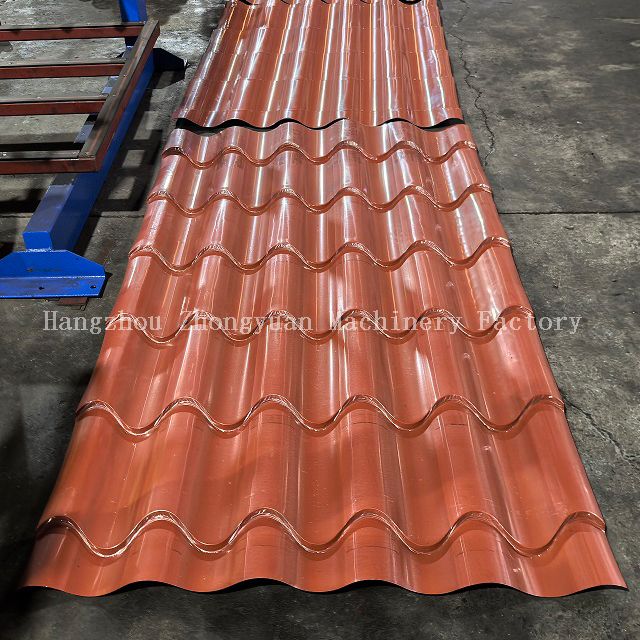

Применение продукта машины для изготовления черепицы

Чтобы удовлетворить различные требования клиентов, мы разрабатываем и производим машины для формования черепицы  различных спецификаций, моделей и конфигураций.

Пример применения плиточной машины

Детали упаковки профилегибочной машины для производства стальной черепицы

1. Один контейнер *40GP и один 20GP для загрузки одного комплекта профилегибочной машины для производства глазурованной плитки с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина готова в течение 120 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
