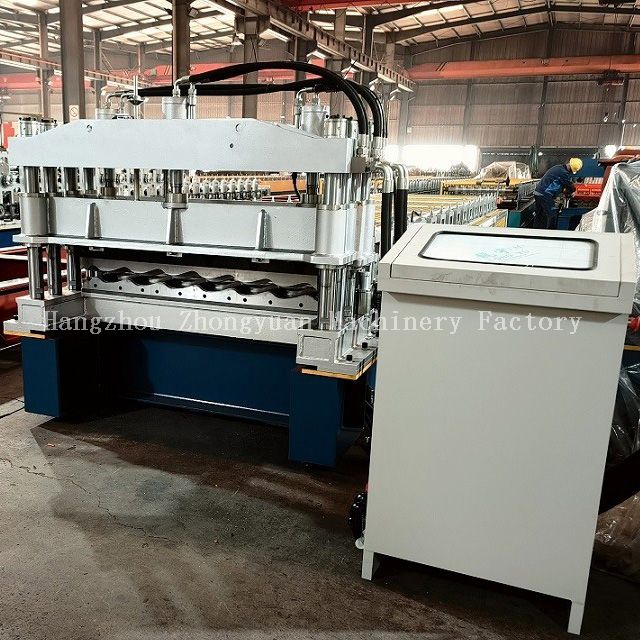

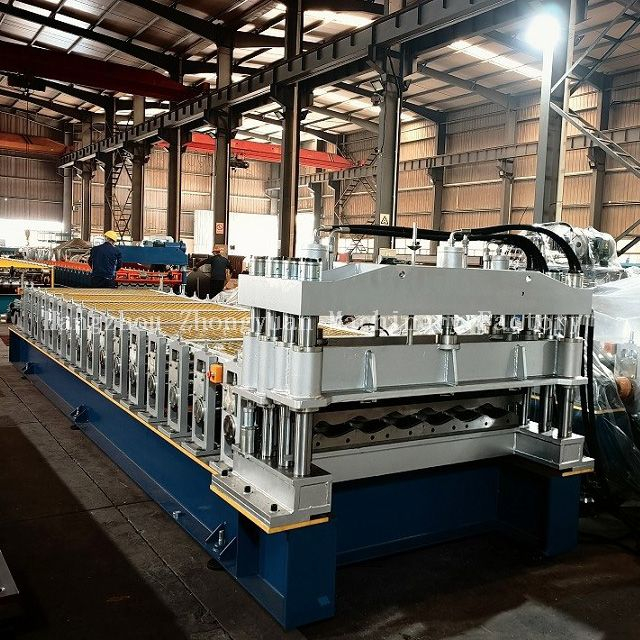

Краткое описание машины для производства рулонной стали:

Технические параметры профилегибочной машины для производства металлочерепицы:

Компоненты машины для производства рулонной плитки:

Дисплей обработки плитки

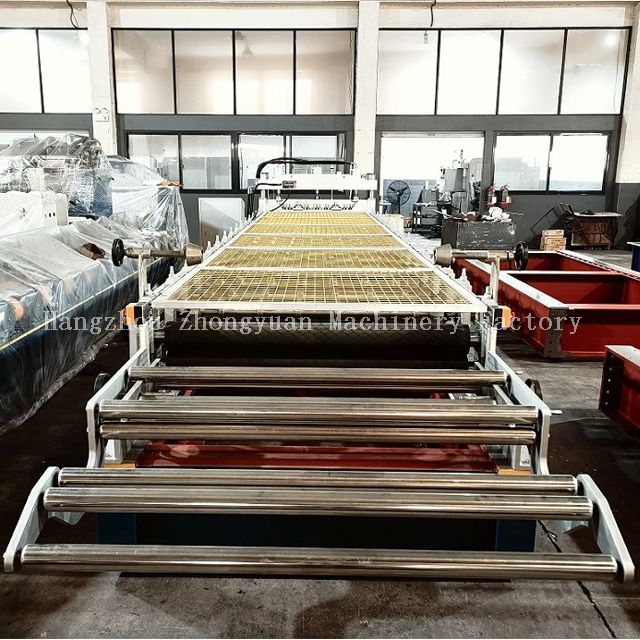

Размотка листа → Направляющий лист → Формирование рулона → Прессование листа → Измерение длины и обрезка листа → Стол для выхода продукта

Описание компонентов профилегибочной машины для производства глазурованной  плитки

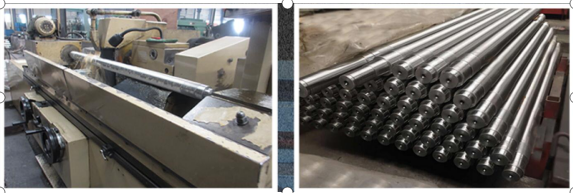

1. Высокоточные валы

Сплошные валы диаметром 72 мм.

Твердые стальные валы дважды обрабатываются на шлифовальном станке для обеспечения окончательной точности. Гарантированный покупатель получает лист высокой точности от машины производства Zhongyuan.

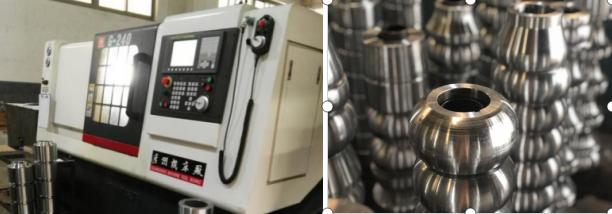

2.Ролики для жесткой формовки с высокой точностью

Каждый формовочный ролик использует станок с ЧПУ для полировки и механической обработки в заданную форму роликов, что может повысить точность роликов. И посажен твердый хром толщиной 0,03-0,05 мм, чтобы гарантировать, что машина прослужит вам более 15 лет.

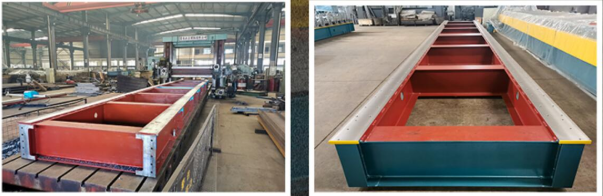

3.Рама машины обрабатывается на поверхности на 10-метровом строгальном станке.

Рама машины изготовлена ​​из стали типа H400 методом сварки и спланирована на поверхности для обеспечения точности.

Все винтовые болты имеют класс 8,8 (некоторые другие заводы используют низкий класс 4,8) для обеспечения надежной фиксации конструкции машины и длительного срока службы в течение длительного времени работы машины. Толщина боковой стенки: 40 мм.

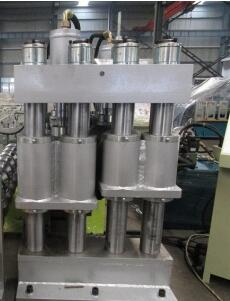

4. Нажатие кнопки «E»

Это устройство используется для прижима ступеньки для плитки. После формирования формы плиточной панели ее прессуют с помощью прессового оборудования, которое обеспечивает долговечность и красоту формы.

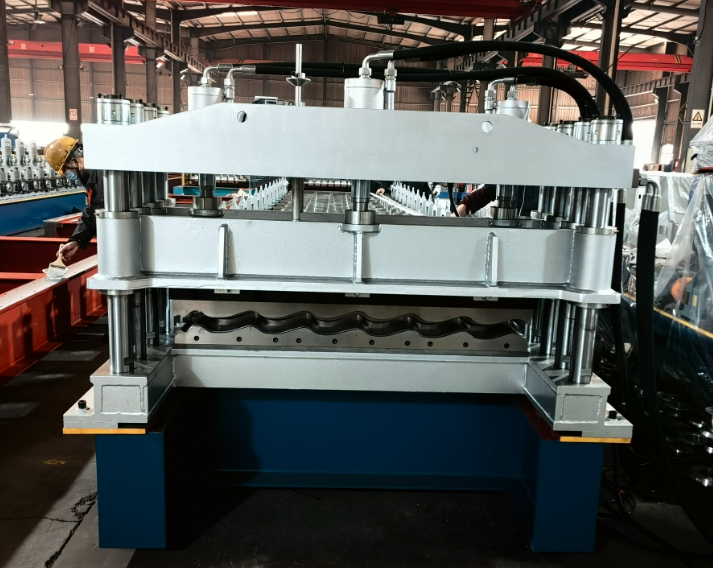

5.Гидравлическая резка

1) Принимает пост-резку, останавливается для резки;

2) Материал режущего лезвия — Cr12 MOV. с закаленной обработкой. Твердость достигает 58-60HRC.

2) Сварная рама обеспечивает хорошую жесткость.

4) Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. допуск на длину резки ± 1 мм.

5) Мощность резки обеспечивается гидравлической станцией.

6) Готовый продукт можно отрезать по длине, установленной в контроллере ПЛК, а длина автоматически измеряется энкодером. Когда конечный продукт достигнет заданной длины, машина автоматически остановится и разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

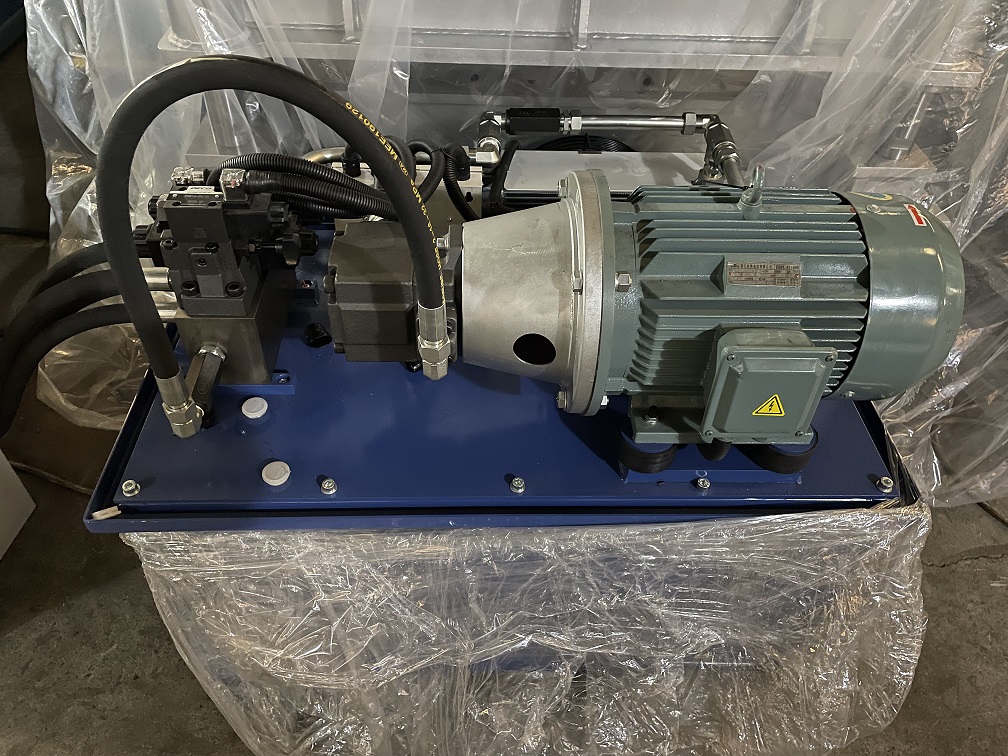

6.Гидравлическая станция:

1) Он обеспечивает питание гидравлического резака.

2) Все гидравлические аксессуары используют продукцию известных китайских брендов.

3) Мощность гидравлического двигателя: 5,5 кВт.

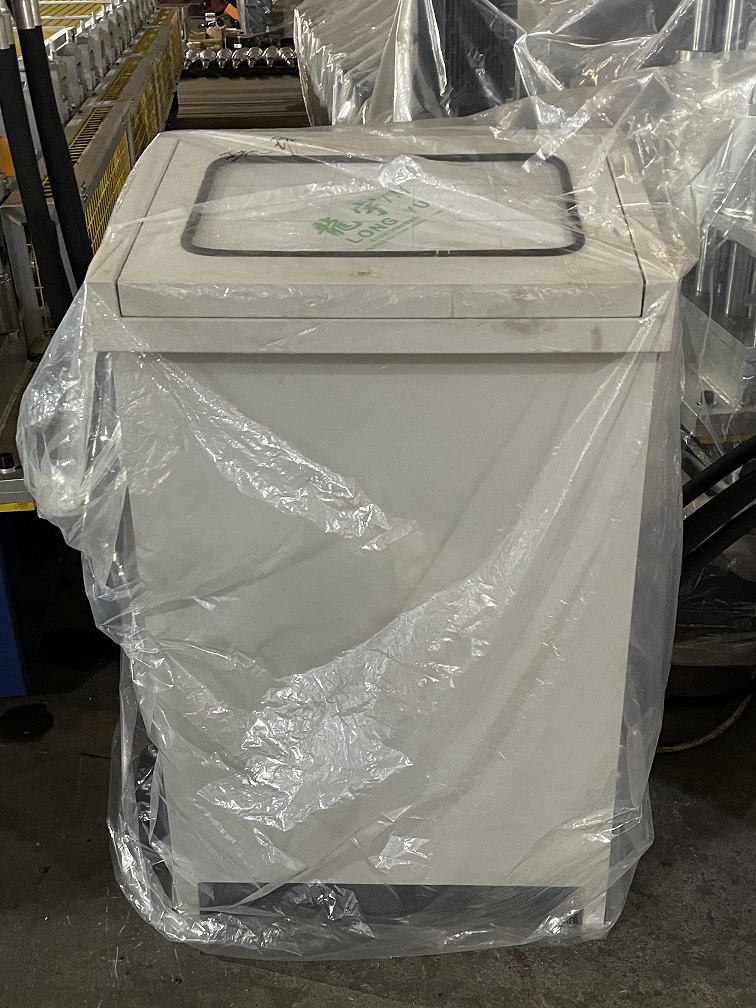

7. Система управления ПЛК

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3) Сенсорный экран введен и рабочие данные отменены.

4) Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5) Счетчик энкодера, имеющий функцию подсчета и измерения длины.

Подходящее напряжение питания: 380 В/50 Гц, 3 фазы (может быть разработано в соответствии с требованиями покупателя)

Ссылка на внешнюю форму системы:

Применение продукта профилегибочной машины для производства глазурованной плитки

Чтобы удовлетворить различные требования клиентов, мы проектируем и производим машины для профилирования плитки  различных спецификаций, моделей и конфигураций.

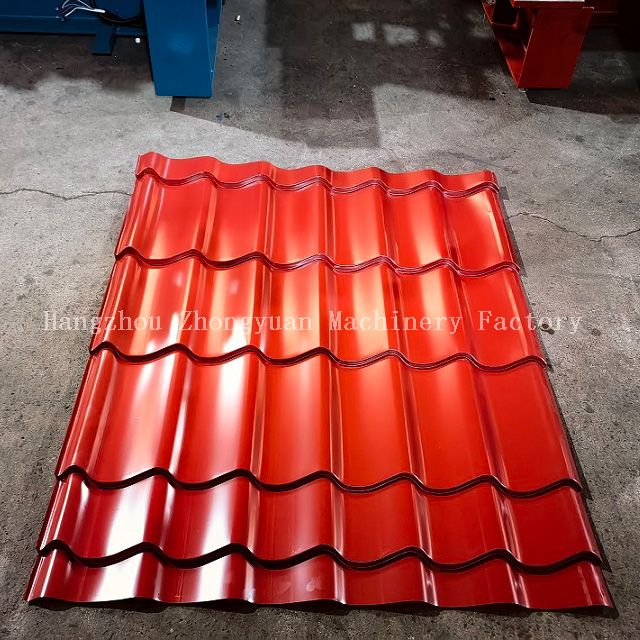

Пример применения машины для производства рулонной глазурованной плитки

Детали упаковки машины для производства рулонной металлической глазурованной плитки

1. Один контейнер *40GP для загрузки одного комплекта профилегибочной машины для черепицы с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина готова в течение 80 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
