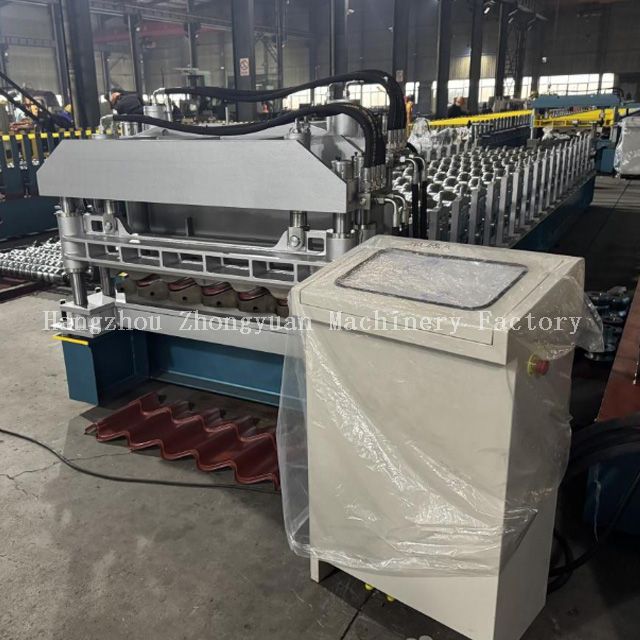

Профилегибочная машина для производства рулонной черепицы
1. Высокая эффективность: 6 м в минуту. Производительность 2880 м за смену в течение 8 часов в день. 2. Машина с длительным сроком службы: Ролики машины обработаны на станке с ЧПУ и покрыты твердым хромом толщиной 0,05 мм на поверхности. Термическая обработка режущей рамы для снятия напряжения в стали и предотвращения деформации. Режущий материал — Cr12 MOV. Благодаря закаленной обработке все эти этапы обработки обеспечивают длительный срок службы машины. 3. Высокая точность: валы роликов обрабатываются на шлифовальном станке как минимум дважды. Ролики обрабатываются на станке с ЧПУ для обеспечения точности работы. 4. Автоматическое и простое управление: Безопасное и простое в эксплуатации с ПЛК Mitsubishi и операционной системой сенсорного экрана датчика (Япония). Дружественное взаимодействие человека и машины. 5. Отличные услуги: техник может быть отправлен на ваш завод для установки машины и обучения ваших работников. Инженеры могут обслуживать за рубежом. Мы обеспечиваем пожизненное обслуживание наших машин.

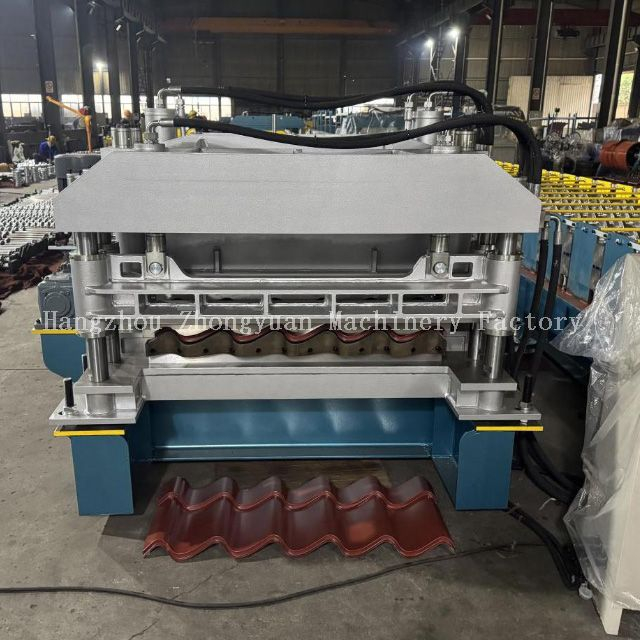

Профилегибочная машина для производства черепицы Zhongyuan 40-202-1010
Краткое описание машины для производства рулонной черепицы:
Технические параметры профилегибочной машины для производства плиточного профиля:
Модель машины
1010 Плиточный станок
Способ работы
Автомат
Сертификация
ИСО9001,КЭ
Гарантия
36 месяцев
Индивидуальные
Индивидуальные
Преимущество
Более 15 лет жизни
Масса
10605 кг
Толщина материала
0,5 мм - 0,6 мм
Костюмный материал
Цветные стальные рулоны
Режущий материал
Кр12 МОВ. с закаленной обработкой
Главный двигатель
5,5 кВт
Кол-во формовочных роликов.
18 станций
Диаметр валов
72 мм
Материал ролика
Высококачественная кованая сталь № 45
Рама машины
Н400
Толщина стенки
40 мм
Скорость формирования
Около 6 м/мин. (включая время резки и прессования)
Транспорт
В контейнерах, подходящих для морской и автомобильной транспортировки.
Ширина подачи или ширина рулона
1220 мм
Эффективная ширина
1010 мм
Предел текучести материала
235 МПа или 34 Кси
Компоненты машины для производства рулонной черепицы:
Гидравлический разматыватель
1 шт. (емкость: 5 тонн)
Направляющее оборудование
1 комплект
Устройство укрывающей пленки
1 комплект
Профилегибочное оборудование
1 комплект (коробка передач)
Прессовое оборудование
1 комплект
Оборудование для пост-резки
1 шт.
Гидравлическая станция
1 шт.
Панель управления ПЛК
1 шт.
Стол сторонников
1 комплект (две штуки, 1,5 м/шт)
Ящик для инструментов
1 шт.
Дисплей обработки плитки
Разматывание листа → Направляющий лист → Формирование рулона → Прессование листа → Измерение длины и обрезка листа
ОПИСАНИЕ
Описание компонентов машины для производства рулонной черепицы
1. Высокоточные валы
Сплошные валы диаметром 72 мм.
Твердые стальные валы дважды обрабатываются на шлифовальном станке для обеспечения окончательной точности. Гарантированный покупатель получает лист высокой точности от машины производства Zhongyuan.
2.Ролики для жесткой формовки с высокой точностью
Каждый формовочный ролик использует станок с ЧПУ для полировки и механической обработки в заданную форму роликов, что может повысить точность роликов. И посажен твердый хром толщиной 0,03-0,05 мм, чтобы гарантировать, что машина прослужит вам более 15 лет.

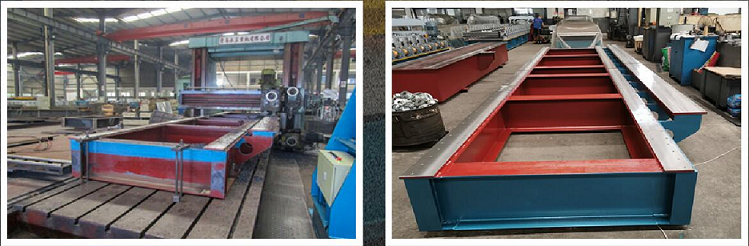

3. Рама машины обрабатывается на поверхности на 10-метровой строгальной машине.
Рама машины изготовлена из стали типа H400 методом сварки и спланирована на поверхности для обеспечения точности.
Все винтовые болты имеют класс 8,8 (некоторые другие заводы используют низкий класс 4,8) для обеспечения надежной фиксации конструкции машины и длительного срока службы в течение длительного времени работы машины. Толщина боковой стенки: 40 мм.
Привод двигателя, червячная передача, около 18-ступенчатых станций для формирования
Главный двигатель = 5,5 кВт
Все винтовые болты имеют класс 8,8 (некоторые другие заводы используют низкий класс 4,8) для обеспечения надежной фиксации конструкции машины и длительного срока службы в течение длительного времени работы машины.
Скорость производства: 6м/мин.
Все обработанные валики собираются на ковре, чтобы не царапать поверхность валиков.

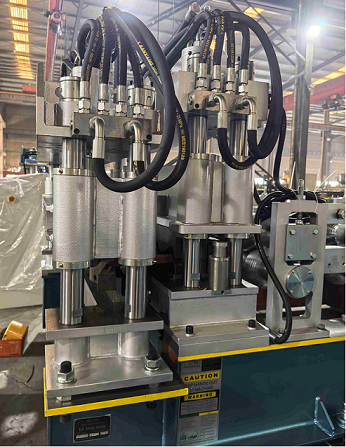

4.Прессовое оборудование
Это устройство используется для прижима ступеньки для плитки. После формирования формы плиточной панели ее прессуют с помощью прессового оборудования, которое обеспечивает долговечность и красоту формы.
5. Гидравлическая резка (Специальная резка)
1) Принимает пост-резку, останавливается для резки;
2) Материал режущего лезвия — Cr12Mov, прошедший закалку.
2) Сварная рама обеспечивает хорошую жесткость.
4) Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. допуск на длину резки ±2 мм.
5) Мощность резки обеспечивается гидравлической станцией.
6) Конечный продукт можно отрезать по длине, заданной в контроллере ПЛК, а длина автоматически измеряется энкодером. Когда конечный продукт достигнет заданной длины, машина остановится и автоматически разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

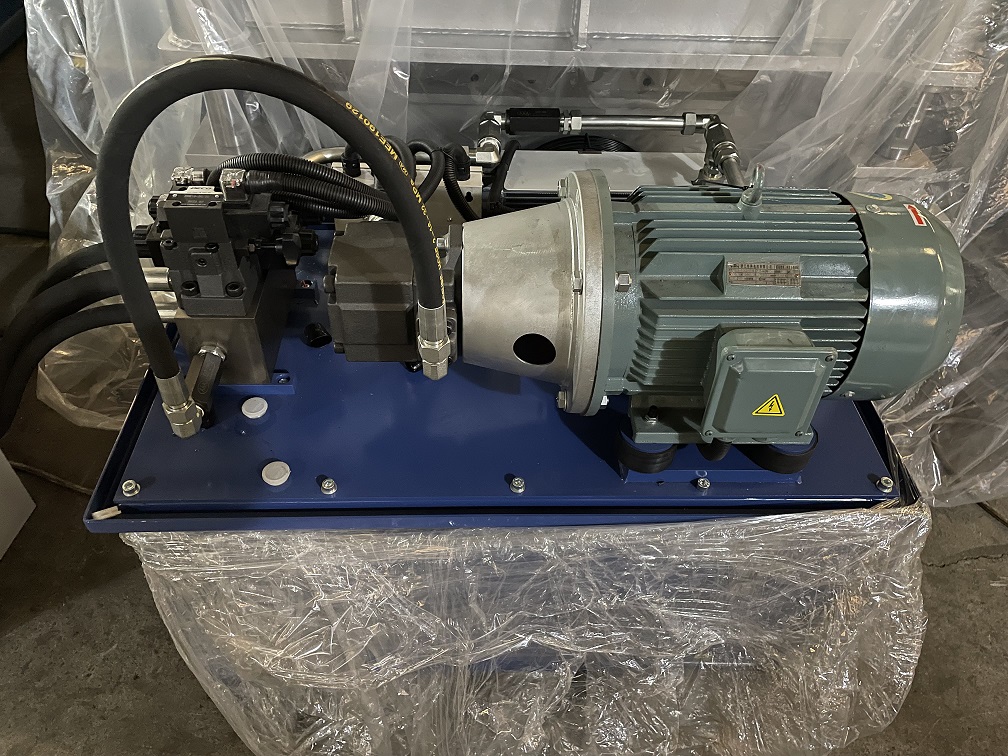

6. Гидравлическая станция
1) Он обеспечивает питание гидравлического резака.
2) Все гидравлические аксессуары используют продукцию известных китайских брендов.
3) Мощность гидравлического двигателя: 7,5 кВт.

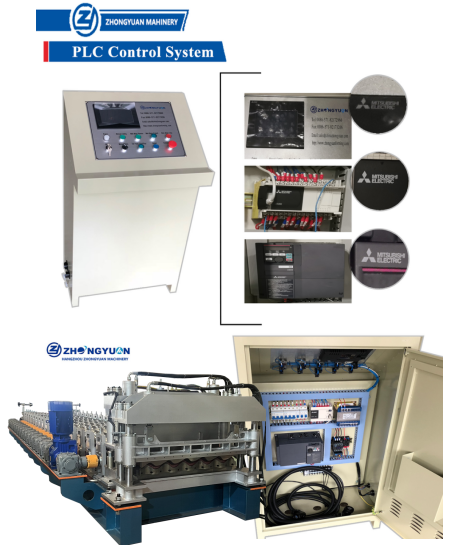

7. Система управления ПЛК
1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.
2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.
3) Сенсорный экран введен и рабочие данные отменены.
4) Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.
5) Счетчик энкодера, имеющий функцию подсчета и измерения длины.
6) Подходящее напряжение питания: 440 В/60 Гц, 3 фазы (может быть разработано в соответствии с требованиями покупателя)
ПРИЛОЖЕНИЕ
Применение машины для производства рулонных панелей из глазурованной черепицы
Чтобы удовлетворить различные требования клиентов, мы проектируем и производим профилегибочные машины для производства глазурованной плитки различных спецификаций, моделей и конфигураций.
Пример применения машины для производства рулонной черепицы
УПАКОВКА
Подробная информация об упаковке машины для производства рулонной глазурованной плитки
1. Один контейнер *40GP для загрузки одного комплекта профилегибочной машины для производства металлической черепицы с механическим разматывателем;
2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;
3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;
4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.
Срок поставки
Машина готова в течение 120 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
