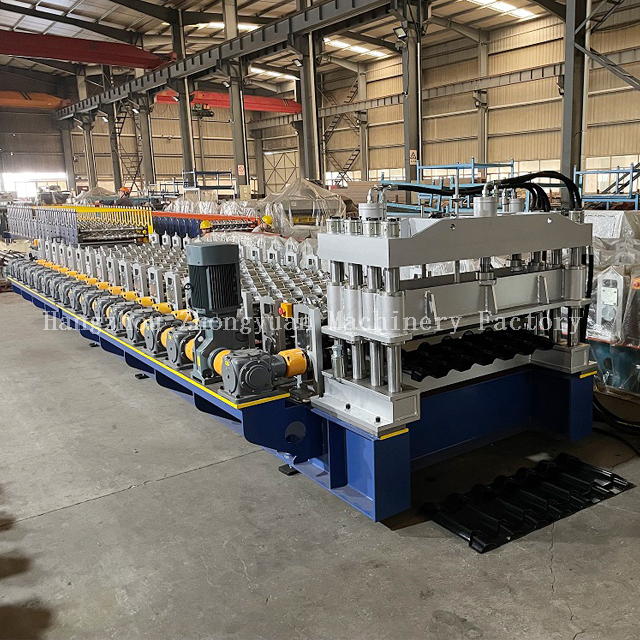

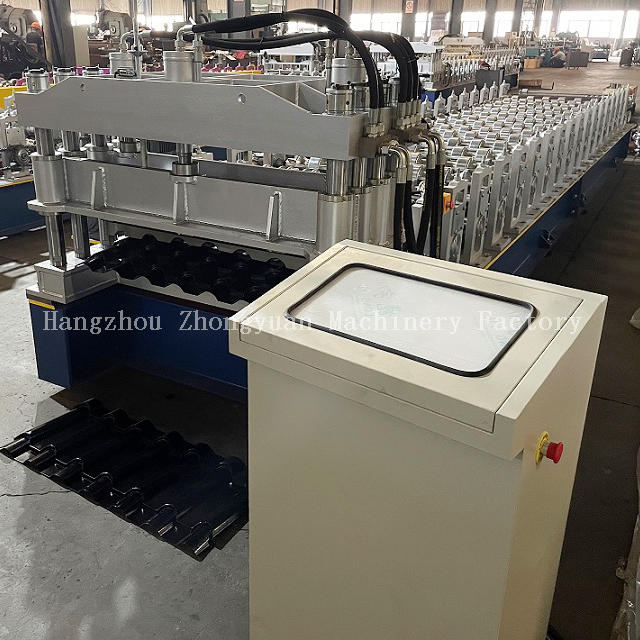

Краткое описание машины для производства рулонной плитки Metrocopo:

Технические параметры профилегибочной машины для производства глазурованной плитки Metrocopo:

Машинные компоненты высокоскоростной машины для производства рулонной черепицы Metrocopo на продажу:

Дисплей обработки глазурованной плитки Metrocopo

Разматывание листа → Направляющий лист → Формирование рулона → Прессование листа → Измерение длины и обрезка листа

Описание компонентов профилегибочной машины для производства черепицы Metrocopo с остекленной крышей

Детали корпуса машины

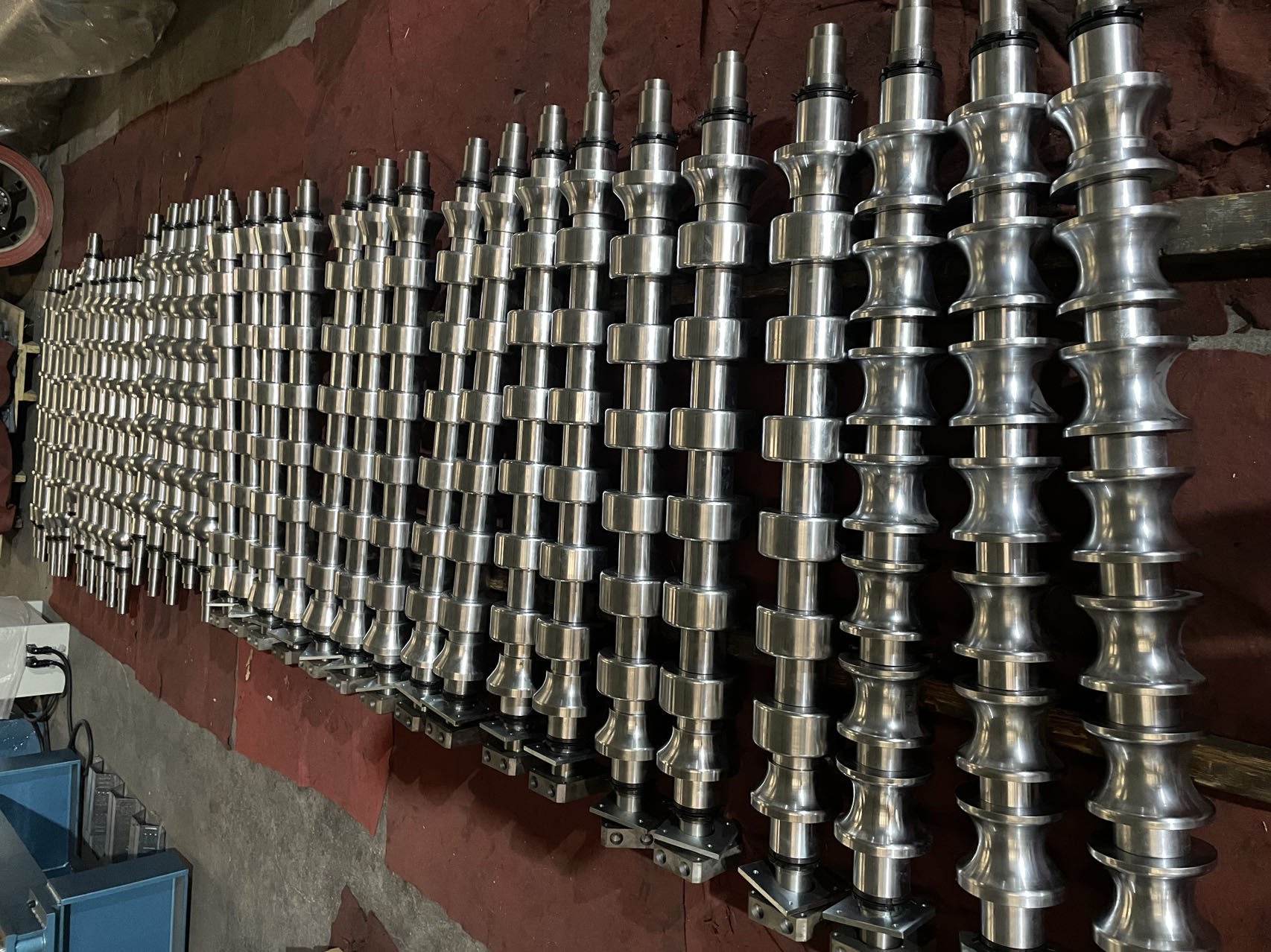

1. Высокоточные валы

Сплошные валы диаметром 72 мм.

Твердые стальные валы дважды обрабатываются на шлифовальном станке для обеспечения окончательной точности. Гарантированный покупатель получает лист высокой точности от машины производства Zhongyuan.

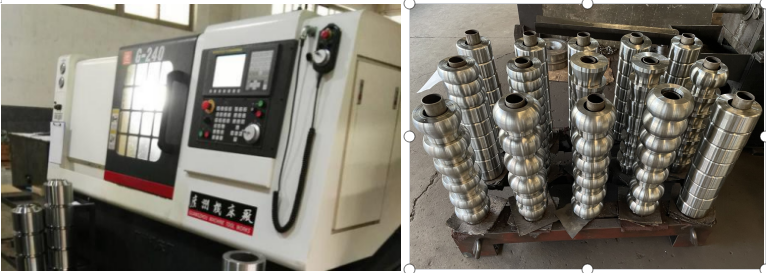

2.Ролики машины

Материал ролика — высококачественная кованая сталь № 45 с цифровым управлением.

Станки с ЧПУ могут повысить точность роликов.

Хромирование поверхности для повышения твердости роликов.

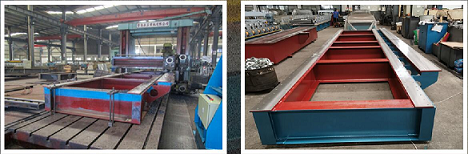

3.Основной корпус машины

Рама машины изготовлена ​​из стали типа H400 методом сварки и спланирована на поверхности для обеспечения точности.

Толщина боковой стенки: 40 мм.

Привод двигателя, червячная передача, около 18-ступенчатых станций для формирования

Главный двигатель = 5,5 кВт

Все винтовые болты имеют класс 8,8 (некоторые другие заводы используют низкий класс 4,8) для обеспечения надежной фиксации конструкции машины и длительного срока службы в течение длительного времени работы машины.

Скорость производства: 5-6м/мин.

Все обработанные валики собираются на ковре, чтобы не царапать поверхность валиков  .

4.Автоматическая система резки

1)  Принимает пост-резку, останавливается для резки;

2)  Материал режущего лезвия — Cr12, прошедший закалку.

3)  Сварная рама обеспечивает хорошую жесткость.

4) Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. допуск на длину резки ±2 мм.

5)  Мощность резки обеспечивается гидравлической станцией.

6)  Конечный продукт можно отрезать по длине, заданной в контроллере ПЛК, а длина автоматически измеряется энкодером. Когда конечный продукт достигнет заданной длины, машина остановится и автоматически разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

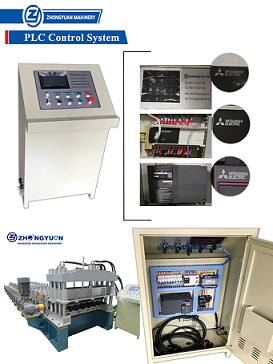

5. Система управления ПЛК:

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3)  Сенсорный экран введен и рабочие данные отменены.

4)  Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5)  Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6)  Подходящее напряжение питания: 380 В/50 Гц, 3 фазы (может быть разработано в соответствии с требованиями покупателя)

Ссылка на внешнюю форму системы:

Применение продукта для производства формовочной машины для металлической черепицы

Чтобы удовлетворить различные требования клиентов, мы разрабатываем и производим машины для профилирования рулонной черепицы  различных спецификаций, моделей и конфигураций.

Машина для производства рулонной черепицы Metrocopo с металлической кровлей Пример применения

Подробная информация об упаковке машины для формования глазурованной плитки

1. Один контейнер *40GP для загрузки одного комплекта профилегибочной машины для производства высококачественной плитки с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
