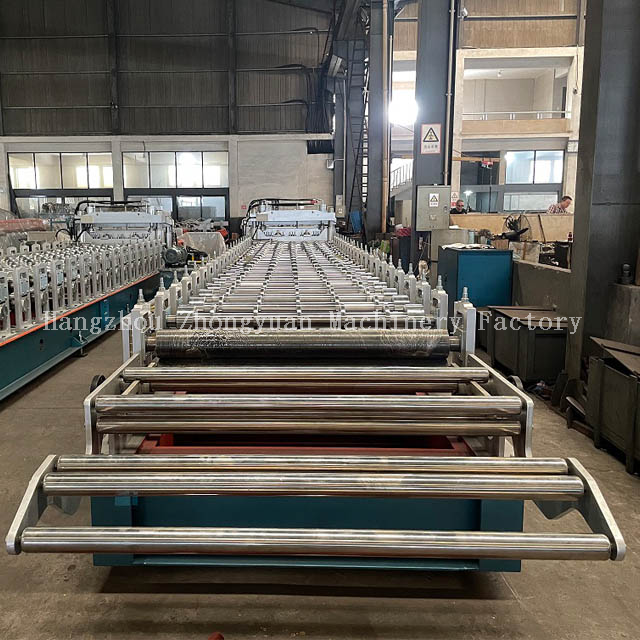

Профилегибочная машина для производства плитки со штабелеукладчиком 12 м.

Машина для производства рулонов глазурованной черепицы:
Толщина стеновой панели машины составляет 40 мм, конструкция прочнее, чем стена старого образца, поэтому срок службы машины намного дольше.

  • Профилегибочная машина для производства глазурованной плитки Zhongyuan 40-207-1035

  • Zhongyuan

  • 8455221000

штат:
Запрос цены

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Краткое описание машины для производства рулонной черепицы:

Технические параметры профилегибочной машины для производства глазурованной черепицы:


Подходящий материал

Цветные стальные рулоны

Скорость формирования

Около 5-6 м/мин. (включая время резки и прессования)

Требование к питанию

Мощность главного двигателя: 5,5 кВт

Мощность гидравлической станции: 5,5 кВт.

Подходящая толщина катушки

0,38 – 0,50 мм

Подходящая ширина катушки

1220 мм

Подходящая мощность

320 МПа (Покупатель отправляет сырье для проверки машины перед доставкой)

Материал режущего лезвия

Кр12 МОВ. с закаленной обработкой

Система управления

ПЛК и преобразователь Mitsubishi (Япония)

Общий вес машины

12591 сом

Размер машины

11,35*1,7*1,93м

ПеревозкиКонтейнер 1*40GP и 1*20GP может загружать одну машину


Компоненты машины для производства рулонной черепицы:

Гидравлический разматыватель1 комплект (Вместимость: 6 тонн)
Направляющее оборудование1 комплект
Устройство укрывающей пленки1 комплект
Профилегибочное оборудование1 комплект
Прессовое оборудование1 комплект
Оборудование для пост-резки1 комплект
Гидравлическая станция1 шт.
Панель управления ПЛК1 шт.

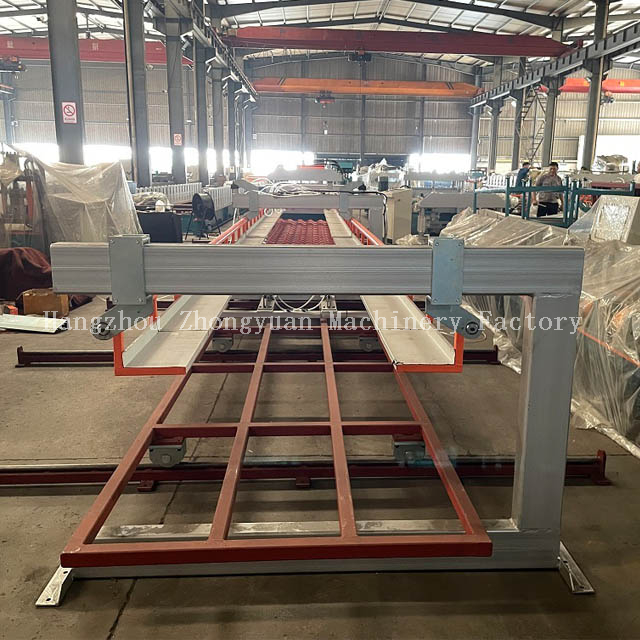

Автоматический штабелер1 комплект (длина 12 м)
Ящик для инструментов1 шт.


Дисплей рабочей обработки линии

Разматывание листа → Направляющий лист → Формирование рулона → Прессование листа → Измерение длины и обрезка листа → Продукт к укладчику


ОПИСАНИЕ

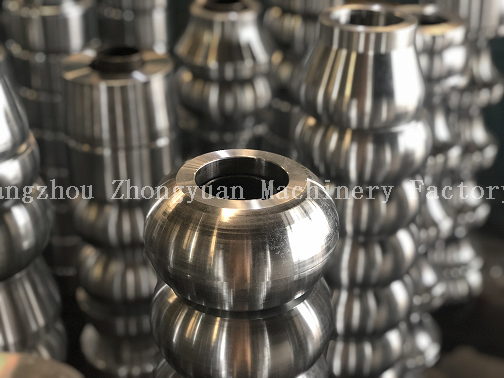

1. Детали формовочной системы

№ 45 Сталь, обработанная на станке с ЧПУ.

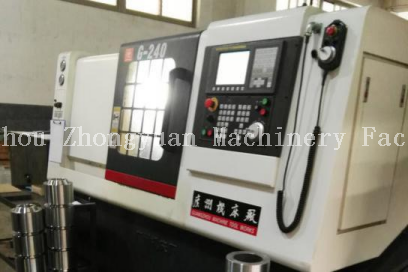

Станок с ЧПУ может улучшить точность роликов.

ролик

ЧПУ


2. Высокоточный вал

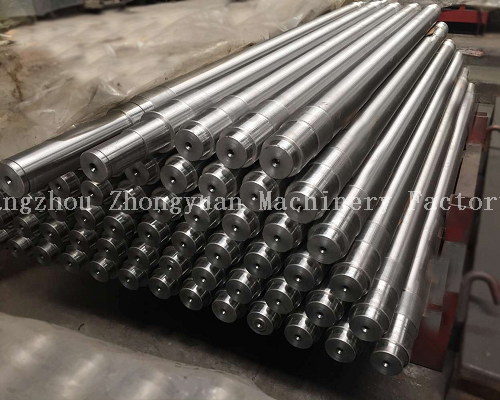

Сплошные валы диаметром 72 мм.

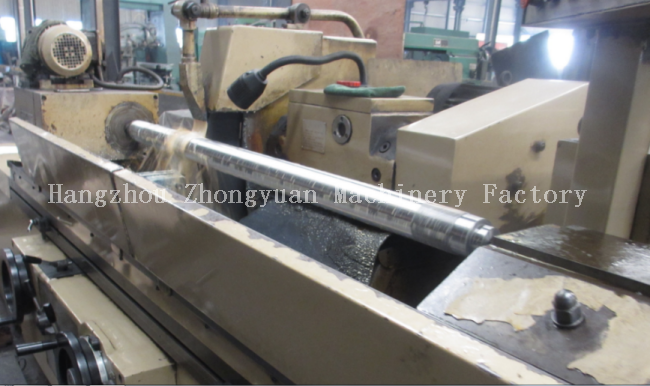

Твердые стальные валы дважды обрабатываются на шлифовальном станке для обеспечения окончательной точности. Гарантированный покупатель получает лист высокой точности от машины производства Zhongyuan.

шлифовальный станок

валы

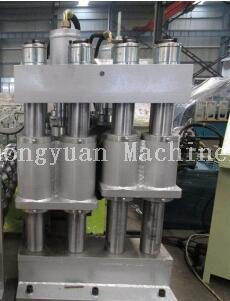

3. Прессовое оборудование

Это устройство используется для прижима ступеньки для плитки. После формирования формы плиточной панели ее прессуют с помощью прессового оборудования, которое обеспечивает долговечность и красоту формы.

Прессовое оборудование


ПРИЛОЖЕНИЕ

Применение продукта профилегибочной машины для кровельных рулонов


Чтобы удовлетворить различные требования клиентов, мы разрабатываем и производим машины для производства профилей для застекленных кровельных стен  различных спецификаций, моделей и конфигураций.


Машина для производства рулонов стальной черепицы Пример применения


УПАКОВКА

Детали упаковки машины для производства рулонной плитки


1. Один контейнер *40GP и один *20gp для загрузки одного комплекта профилегибочной машины для производства листов черепицы с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.


Срок поставки

Машина готова в течение 120 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
