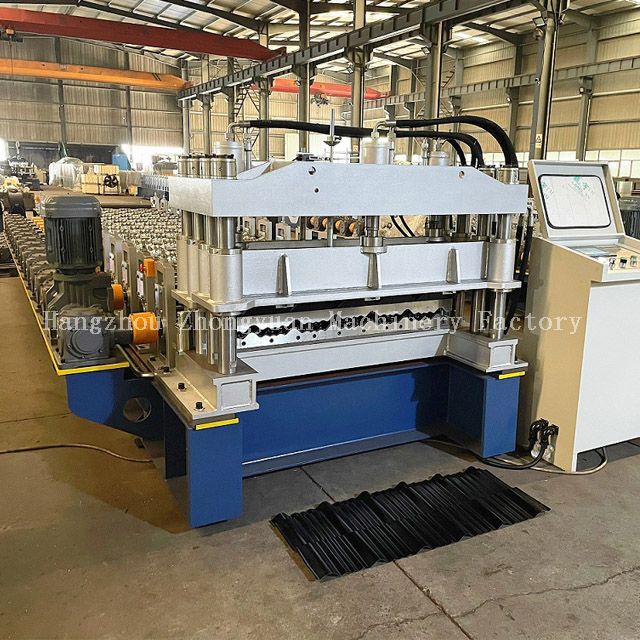

Краткое описание высокоскоростной машины для производства рулонной черепицы, выставленной на продажу:

Технические параметры высокоскоростной машины для производства профилей для производства глазурованной черепицы:

Компоненты машины для производства рулонной черепицы:

Дисплей обработки плитки

Разматывание листа → Направляющий лист → Формирование рулона → Прессование листа → Измерение длины и обрезка листа

Описание компонентов мощной машины для профилирования ступенчатой ​​плитки по низкой цене

1. Высокоточные валы

Сплошные валы диаметром 72 мм.

Твердые стальные валы дважды обрабатываются на шлифовальном станке для обеспечения окончательной точности. Гарантированный покупатель получает лист высокой точности от машины производства Zhongyuan.

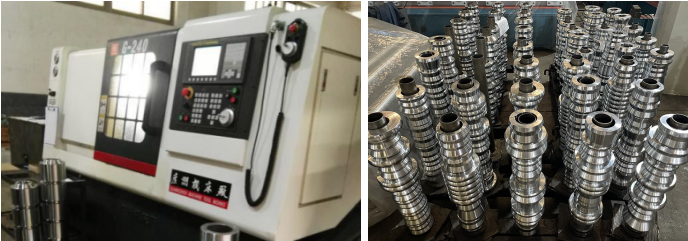

2.Ролики для жесткой формовки с высокой точностью

Каждый формовочный ролик использует станок с ЧПУ для полировки и механической обработки в заданную форму роликов, что может повысить точность роликов. И посажен твердый хром толщиной 0,03-0,05 мм, чтобы гарантировать, что машина прослужит вам более 15 лет.

3.Рама машины обрабатывается на поверхности на 10-метровом строгальном станке.

Рама машины изготовлена ​​из стали типа H400 методом сварки и спланирована на поверхности для обеспечения точности.

Все винтовые болты имеют класс 8,8 (некоторые другие заводы используют низкий класс 4,8) для обеспечения надежной фиксации конструкции машины и длительного срока службы в течение длительного времени работы машины. Толщина боковой стенки: 40 мм.

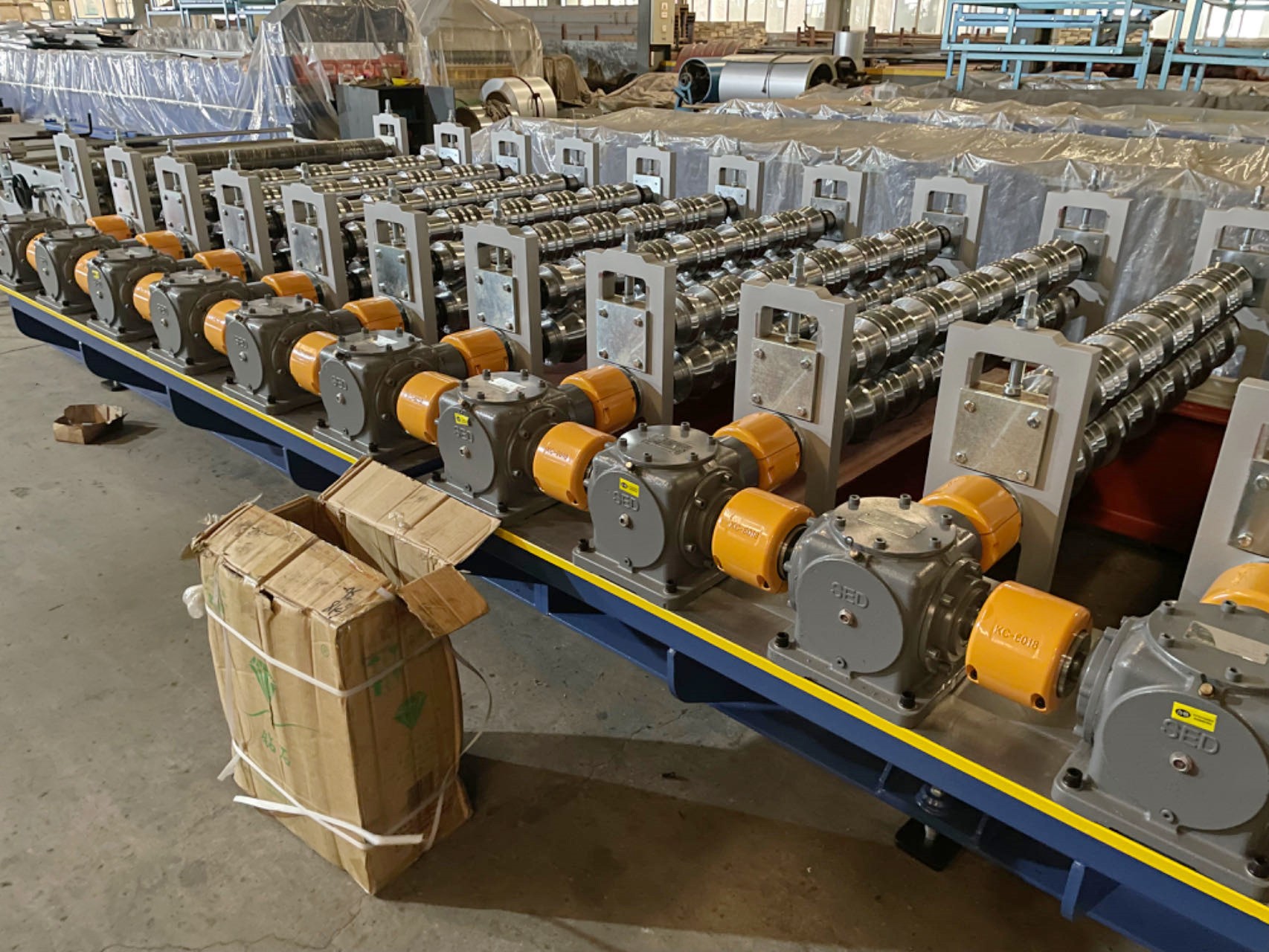

Привод двигателя, червячная передача, около 18-ступенчатых станций для формирования

Главный двигатель = 5,5 кВт

Скорость производства: около 6 м/мин.

4.Гидравлическая резка

1) Принимает пост-резку, останавливается для резки;

2)  Материал режущего лезвия — Cr12Mov. с закаленной обработкой.

2)  Сварная рама обеспечивает хорошую жесткость.

4) Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. допуск на длину резки ±2 мм.

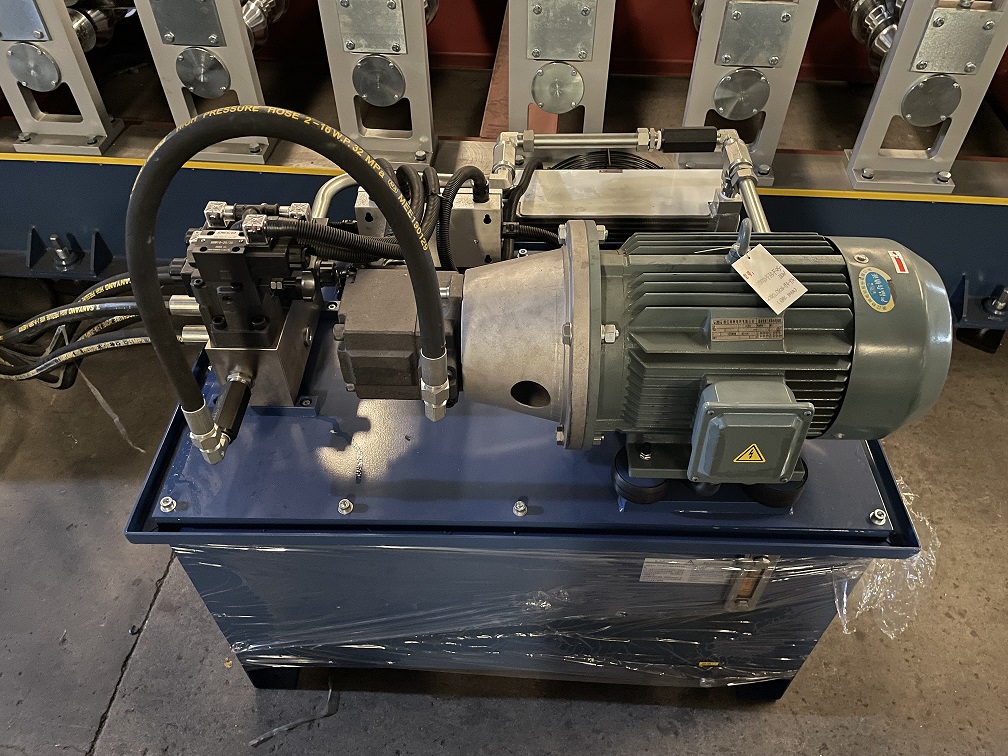

5)  Мощность резки обеспечивается гидравлической станцией.

6)  Конечный продукт можно отрезать по длине, заданной в контроллере ПЛК, а длина автоматически измеряется энкодером. Когда конечный продукт достигнет заданной длины, машина остановится и автоматически разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

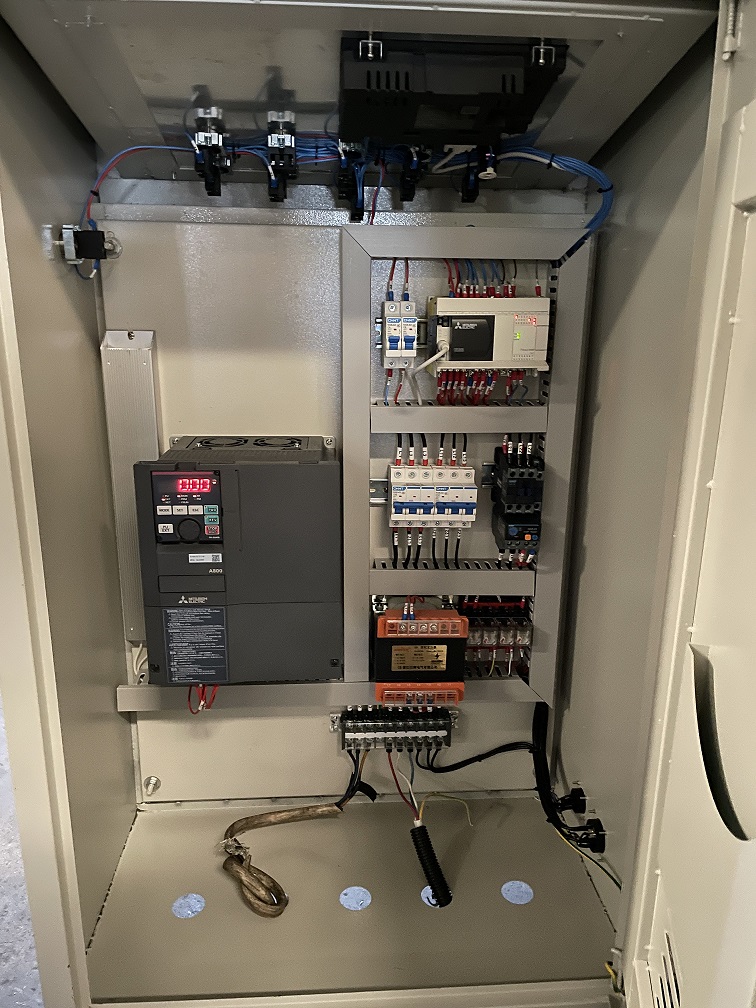

5. Система управления ПЛК

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3)  Сенсорный экран введен и рабочие данные отменены.

4)  Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5)  Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6)  Подходящее напряжение питания: 380 В/50 Гц, 3 фазы (может быть разработано в соответствии с требованиями покупателя)

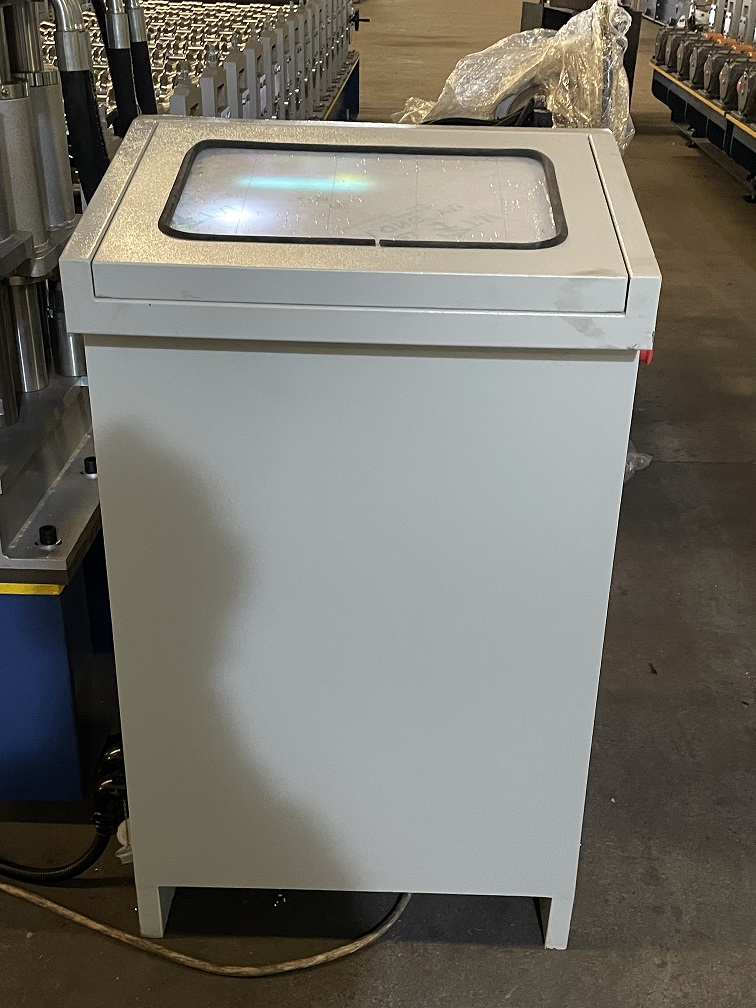

Ссылка на внешнюю форму системы:

Применение машины для производства рулонной плитки

Чтобы удовлетворить различные требования клиентов, мы разрабатываем и производим машины для профилирования ступенчатой ​​плитки  различных спецификаций, моделей и конфигураций.

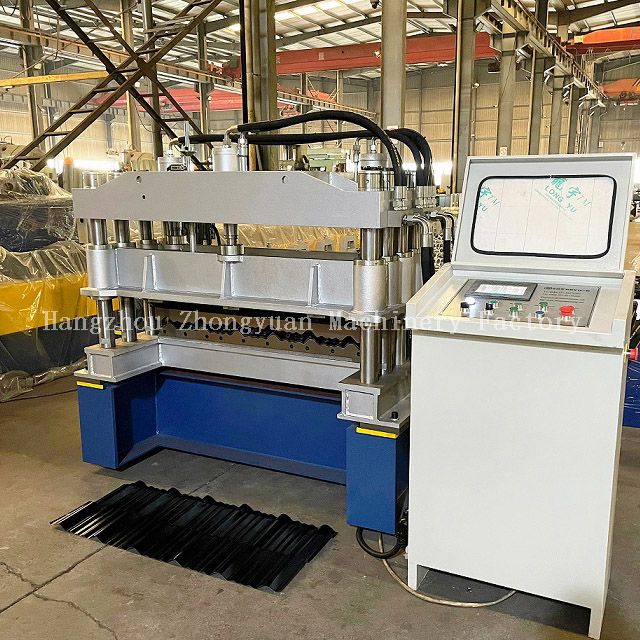

Пример применения машины для производства рулонной плитки Step

Детали упаковки машины для производства профилей для металлической глазурованной плитки

1. Один контейнер *40GP для загрузки одного комплекта профилегибочного станка для производства глазурованной ступенчатой ​​плитки с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина будет готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
