Что такое холодная формовка

Процесс холодной прокатки заключается в том, что когда металлическая полоса последовательно проходит через несколько пар роликов с отверстиями, полоса подается вперед по мере вращения роликов. При этом его непрерывно сгибают для получения желаемой формы поперечного сечения. Видно, что валковая гибка представляет собой метод непрерывной гибки.

Холодная формовка - это метод обработки пластмассы, при котором полоса по всей длине последовательно проходит через несколько различных отверстий, постепенно сгибаясь и локально деформируясь, а полная форма поперечного сечения постепенно приближается к готовой форме поперечного сечения, и, наконец, получается изделие с однородным поперечным сечением по всей длине. Форма прохода окружена контурами двух или более формовочных роликов определенной формы. Ролики холодной штамповки могут быть горизонтальными или вертикальными роликами.

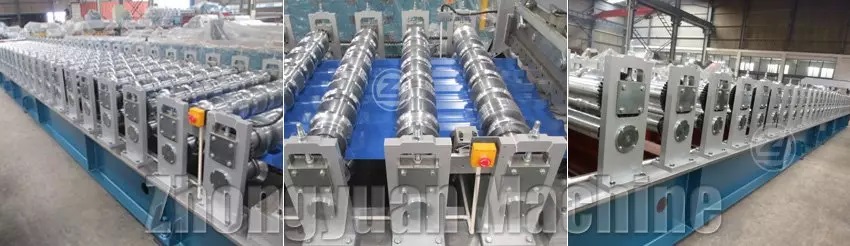

Расположение отверстий является одним из важных факторов, влияющих на качество и производительность продукции. Ролик холодной штамповки установлен на раме. Формирующий ролик, ответственный за продвижение полосы вперед, приводится в движение двигателем через систему трансмиссии. Обычно только горизонтальный ролик является активным, а вертикальный ролик часто является пассивным. Каждая база машины называется холодной профилегибочной машиной , каждая профилегибочная машина оснащена двумя или более формовочными роликами, а каждый ряд формовочного блока состоит из более чем двух формовочных машин.

В зоне изгибной деформации поперечного сечения во время холодной штамповки волокно внешнего слоя гибочной детали удлиняется тянущей поверхностью, а волокно внутреннего слоя сжимается и укорачивается. Между укорочением и удлинением находится слой волокна одинаковой длины, называемый нейтральным слоем, а дуга, образующаяся на поперечном сечении, называется нейтральной линией.

Поскольку внешний слой растягивается и сжимается, его легко вызвать истончение и деформацию. Внутренний слой испытывает деформацию сжатия, что не способствует пластическому течению. Кроме того, из-за жесткого контакта выпуклых углов формовочного ролика металлу некуда течь, поэтому нейтральный слой должен смещаться внутрь, поэтому толщина изгибаемой части уменьшается, а величина утонения, как правило, очень мала. При определении толщины и ширины заготовки считают, что толщина полосы до и после формования неизменна, а сумма длин нейтральных линий в развертке в каждой части (отрезке линии) после формования равна ширине заготовки.

Материал угла сечения холоднодеформированной стали упрочняется нагартом за счет пластической деформации изгиба, то есть повышается прочность и снижается пластичность. Это явление называется эффектом холодного изгиба. Если эффект холодного изгиба используется для увеличения прочности конструкции компонента, можно сэкономить от 10% до 15% стали, а также его можно использовать в качестве резерва для повышения прочности холоднодеформированных стальных компонентов.

В процессе профилирования полоса подается активным формовочным валком. Таким образом, холодную гибку можно комбинировать с другими процессами, такими как сварка, перфорация, печать, резка по длине, железной проволоки и картона и т. д., чтобы сформировать совместную непрерывную производственную линию.
