Краткое описание формовочной машины W:

Технические параметры машины W:

Компоненты машины для производства рулонов W:

W-образный  дисплей рабочей обработки

Направляющий лист → Формирование рулона → автоматическая штамповка →  Измерение длины и обрезка листа.

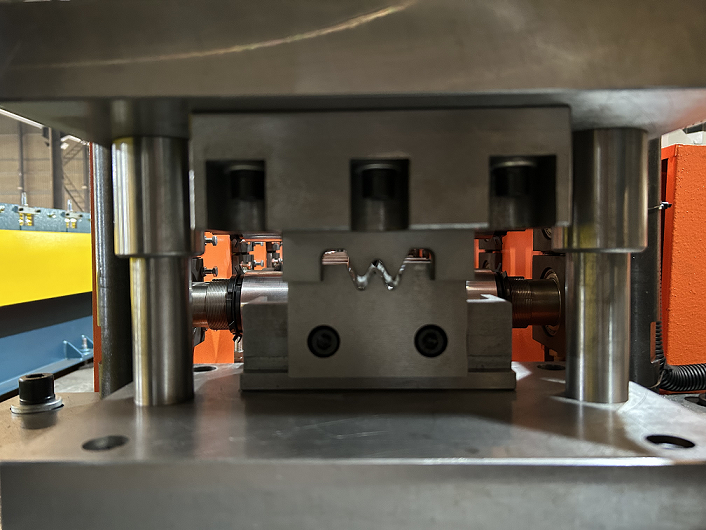

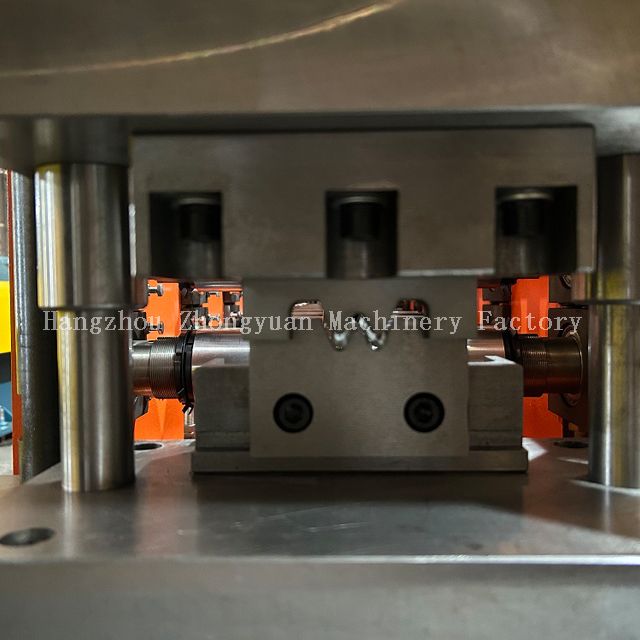

1. Автоматическая гидравлическая резка.

1)  Принимает пост-резку, останавливается для резки;

2)  Материал режущего лезвия — Cr12MOV. с закаленной обработкой.

3)  Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. допуск на длину резки ±2 мм.

5)  Мощность резки обеспечивается гидравлической станцией. Мощность 5,5кВт.

6)  Конечный продукт можно отрезать по длине, заданной в контроллере ПЛК, а длина автоматически измеряется энкодером.  Когда конечный продукт достигнет заданной длины, машина остановится и автоматически разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

2. Автоматическое перфорационное устройство.

1) Гидравлическая мощность: 5,5 кВт

2) Матрицы с круглыми отверстиями имеют диаметр 3 мм.

3) Вертикальное положение необходимо отрегулировать в ПЛК.

4) Материал штампа: Cr12mov.

5) В комплект входит одна дополнительная перфорирующая головка.

3. Система управления ПЛК

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3)  Сенсорный экран введен и рабочие данные отменены.

4)  Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5)  Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6)  Подходящее напряжение питания: 380 В/50 Гц, 3 фазы (может быть разработано в соответствии с требованиями покупателя)

7) Венгерское меню (перевод осуществляется покупателем)

Применение продукта машины для изготовления W

Чтобы удовлетворить различные требования клиентов, мы проектируем и производим профилегибочные машины W различных спецификаций, моделей и конфигураций.

Пример применения формовочной машины W

Детали упаковки машины W

1. Один контейнер *20GP для загрузки одного комплекта машины для производства рулонов W;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина будет готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
