Краткое описание линии изготовления машины:

Технические параметры профилегибочной машины:

Компоненты линии формовочной машины:

Дисплей рабочей обработки линии

Разматывание листа → Направляющий лист → Измерение длины и обрезка листа → Формирование рулона →  Продукт на выходной стол

1. Детали  устройства для покрытия пленки

2. Детали  ролика для нарезки канавок на конце B

1) Он состоит из гибочного ролика для нарезки канавок и используется для продавливания канавок в нижней части материала.

2) Это может возникнуть при изготовлении плоского листа.

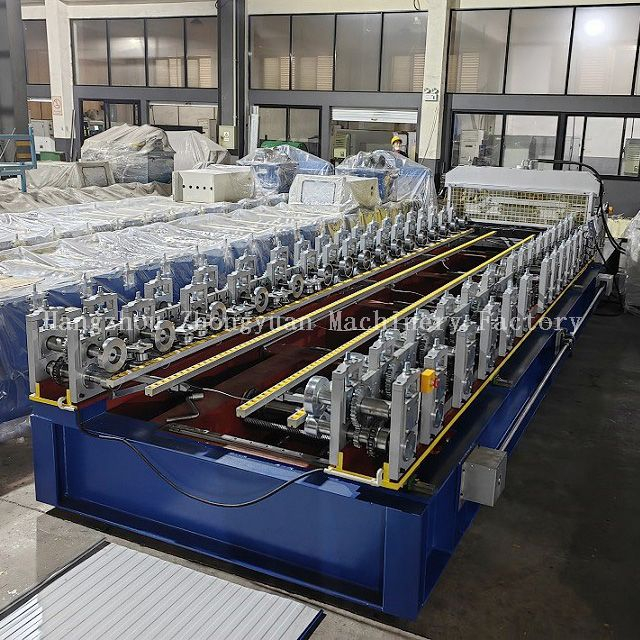

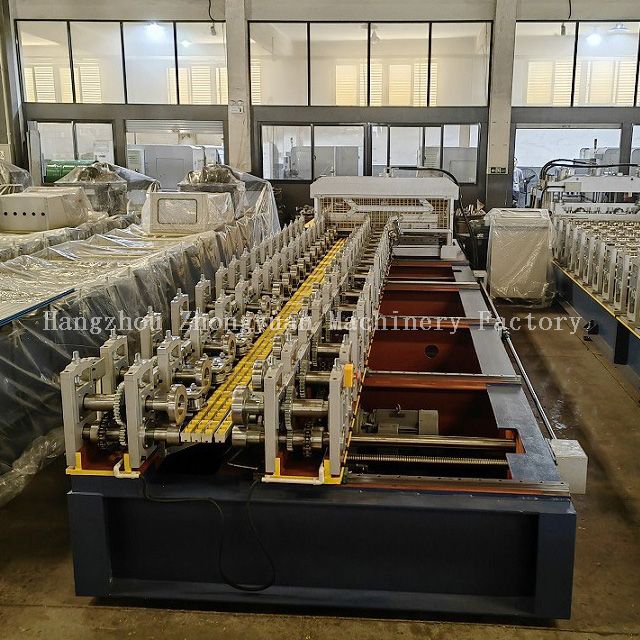

3. Детали для  профилегибочного М/К

1) Основная рама машины представляет собой конструкцию колонного типа, обеспечивающую регулировку машины.

2) Материал ролика — высококачественная кованая сталь № 45 с цифровым управлением.

3) Валы роликов дважды обрабатываются на шлифовальном станке, чтобы обеспечить точность конечного продукта.

4) Ролики покрыты твердым хромом толщиной 0,05 мм после обработки на специальном станке. Это обеспечивает долгий срок службы формовочных роликов.

5) Диаметр вала 55 мм.

6) Количество формовочных роликов: около 13 станций.

7) Машина регулируется в зависимости от ширины материала от 390 до 1200 мм (максимум 1210 мм). Одна сторона фиксирована, другая подвижна.

8) Переместите маховик, чтобы переключить машину на обработку материала различной ширины вручную. Имеется устройство цифрового дисплея, показывающее, на сколько ширины перемещается машина.

9) Цепь и шестерня перемещают линию, мотор приводит в движение. Все рабочие действия автоматически контролируются электрическим шкафом ПЛК.

10) Подходящее напряжение питания: 380 В/50 Гц/3 фазы.

11) Рабочая скорость линии (скорость формовки): около 25 м/мин (без времени резки).

12) Мощность двигателя главной машины: около 5,5 кВт (зависит от окончательной конструкции)

13)  Общий вес: около 8450 кг (зависит от окончательного дизайна)

14)  Размер формования около 8,7 мл*2,0 мВт*1,6 мВ (длина х ширина х высота)

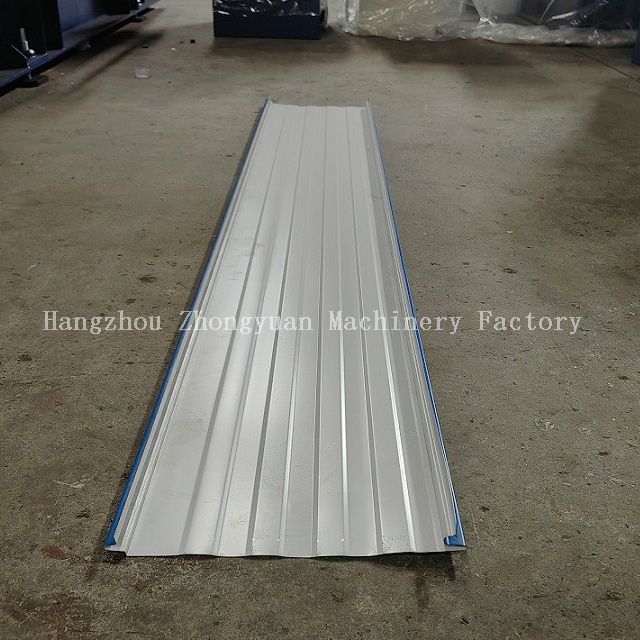

Применение продукта линейной машины

Чтобы удовлетворить различные требования клиентов, мы проектируем и производим машины для производства линейных рулонов  различных спецификаций, моделей и конфигураций.

Пример применения линии изготовления машины

Детали упаковки линии профилегибочной машины

1. Один контейнер *40GP для загрузки одного комплекта формовочной машины с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
