Краткое описание профилегибочной машины:

Технические параметры формовочной машины:

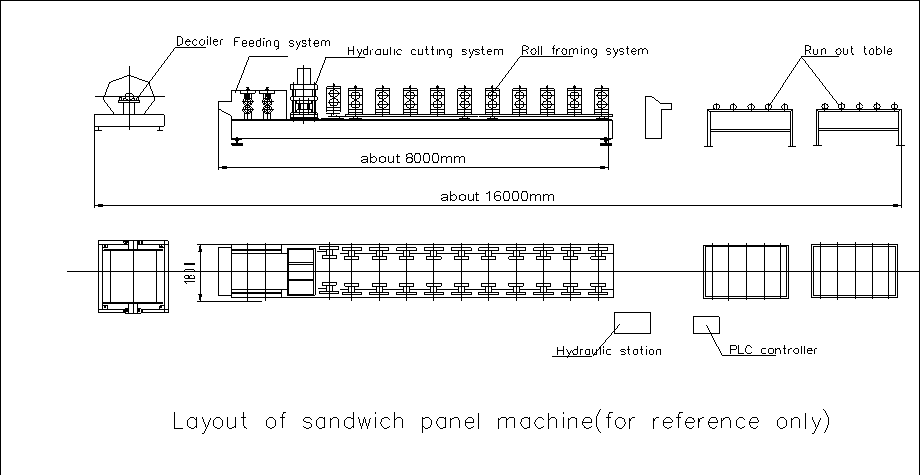

Компоненты линейной машины:

Дисплей рабочей обработки линии

Разматывание листа → Направляющий лист → Измерение длины и обрезка листа → Формирование рулона →  Продукт на выходной стол

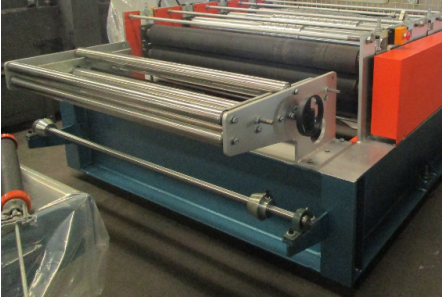

1. Устройство для покрытия пленкой

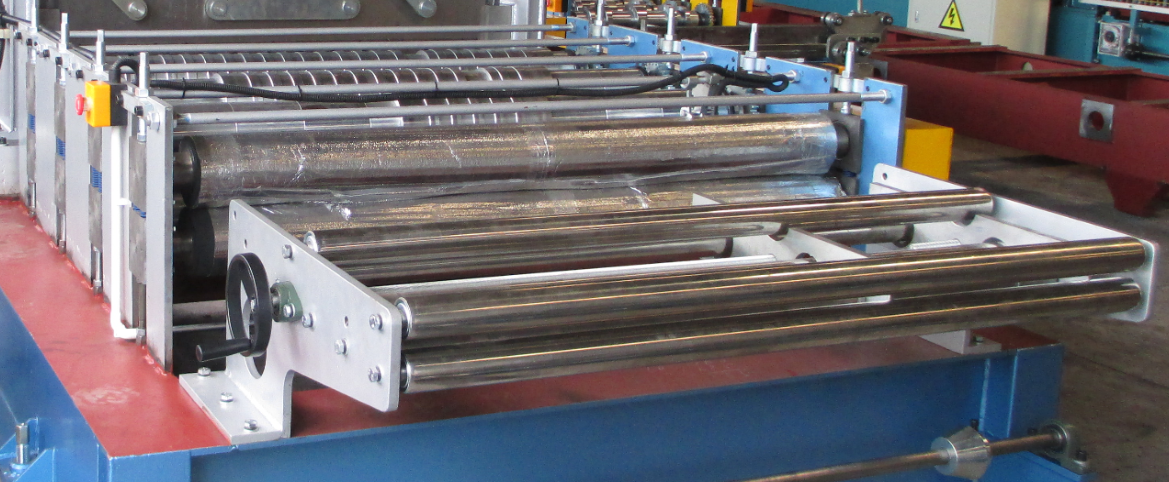

2. Ролик для нарезки канавок на конце

1) Он состоит из гибочного ролика для нарезки канавок и используется для продавливания канавок в нижней части материала.

2) Это может возникнуть при изготовлении плоского листа.

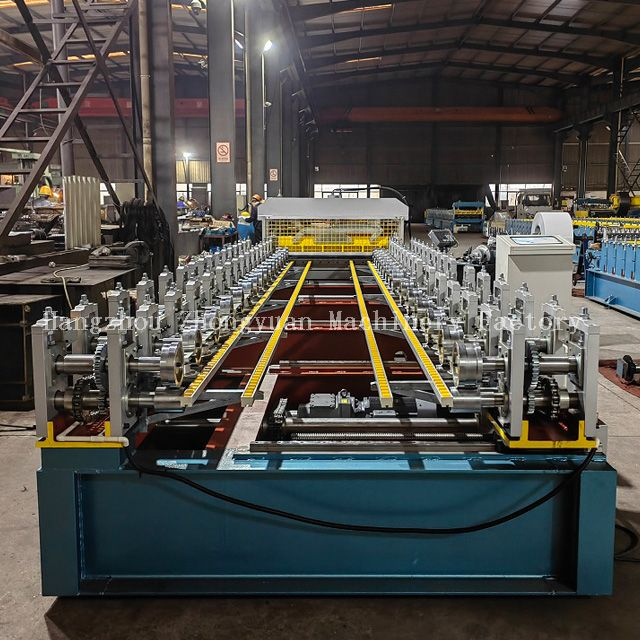

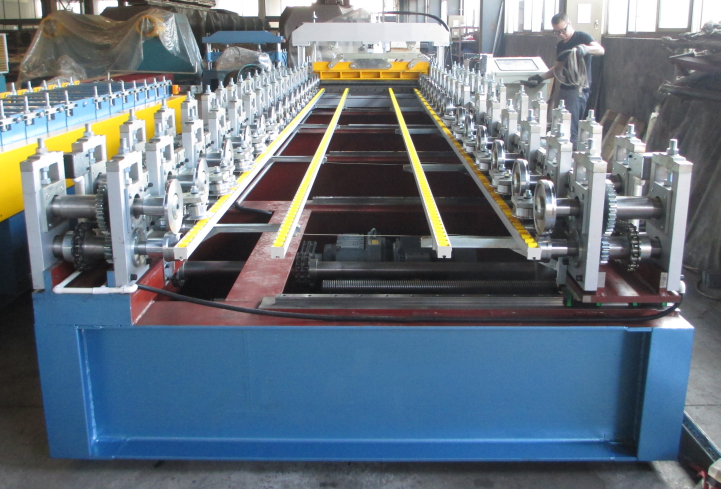

3. Профилегибочный М/К

1) Основная рама машины представляет собой конструкцию колонного типа, обеспечивающую регулировку машины.

2) Материал ролика — высококачественная кованая сталь № 45 с цифровым управлением.

3) Валы роликов дважды обрабатываются на шлифовальном станке, чтобы обеспечить точность конечного продукта.

4) Ролики покрыты твердым хромом толщиной 0,05 мм после обработки на специальном станке. Это обеспечивает долгий срок службы формовочных роликов.

5) Диаметр вала 55 мм.

6) Количество формовочных роликов: около 13 станций.

7) Машина регулируется в зависимости от ширины материала от 390 до 1200 мм (максимум 1210 мм). Одна сторона фиксирована, другая подвижна.

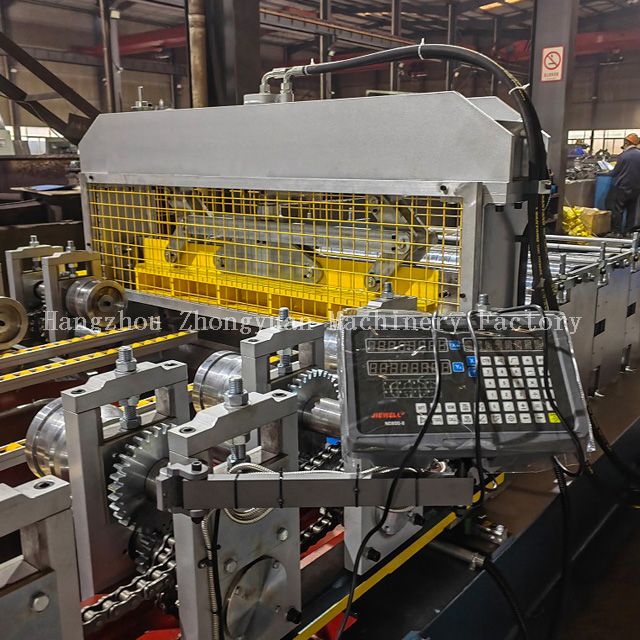

8) Переместите маховик, чтобы переключить машину на обработку материала различной ширины вручную. Имеется устройство цифрового дисплея, показывающее, на сколько ширины перемещается машина.

9) Цепь и шестерня перемещают линию, мотор приводит в движение. Все рабочие действия автоматически контролируются электрическим шкафом ПЛК.

10) Подходящее напряжение питания: 380 В/50 Гц/3 фазы.

11) Рабочая скорость линии (скорость формовки): около 25 м/мин (без времени резки).

12) Мощность двигателя главной машины: 5,5 кВт.

13)  Общий вес: 8600 кг.

14)  Размер формовки:  8,7 мл*2,0 мВт*1,6 мН

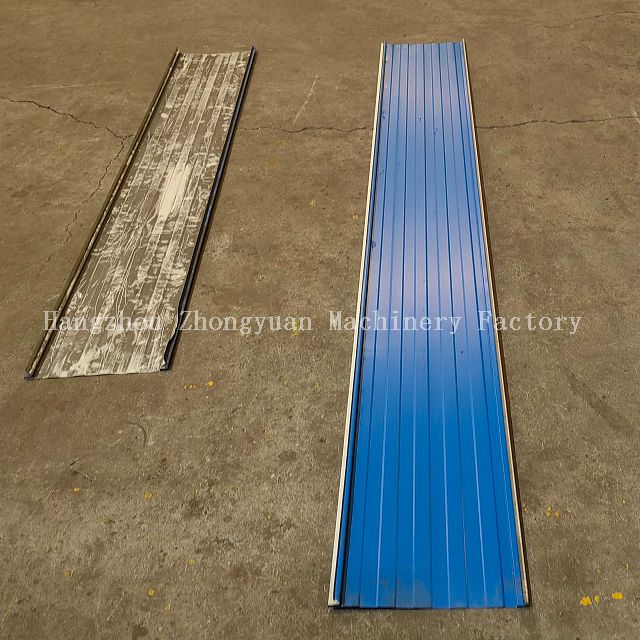

Применение продукта машины для производства рулонов

Чтобы удовлетворить различные требования клиентов, мы проектируем и производим линии по производству машин  различных спецификаций, моделей и конфигураций.

Пример применения линии профилегибочной машины

Детали упаковки линии формовочной машины

1. Один контейнер *40GP для загрузки одного комплекта линейной машины с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина будет готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
