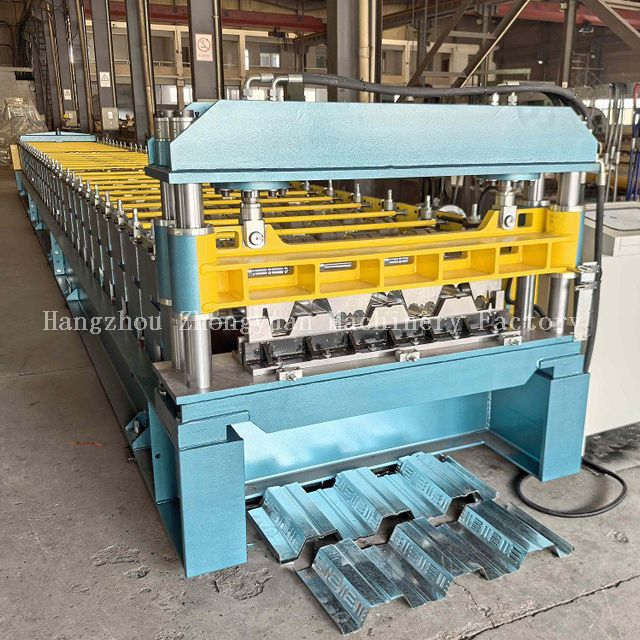

Краткое описание производства машин для производства стальных настилов:

Технические параметры профилегибочной машины для производства стальных настилов:

Компоненты машины для формирования настила пола:

Дисплей обработки рабочей палубы

Размотка листа → Направляющий лист → Тиснение → Формирование рулона → Измерение длины и резка листа → Продукт на выходной стол

Описание компонентов профилегибочной машины для настила пола

1. Высокоточный вал

Сплошные валы диам. 82 мм для толщины материала.

Все валы дважды обрабатываются на круглошлифовальном станке для обеспечения окончательной точности.

Гарантированные покупатели получают настил высокой точности от машины, произведенной Zhongyuan.

2. Ролики для жесткой формовки с высокой точностью.

Каждый формовочный ролик использует станок с ЧПУ для полировки и механической обработки в заданную форму роликов, что может повысить точность роликов. И посажен твердый хром толщиной 0,03-0,05 мм, чтобы гарантировать, что машина прослужит вам более 15 лет.

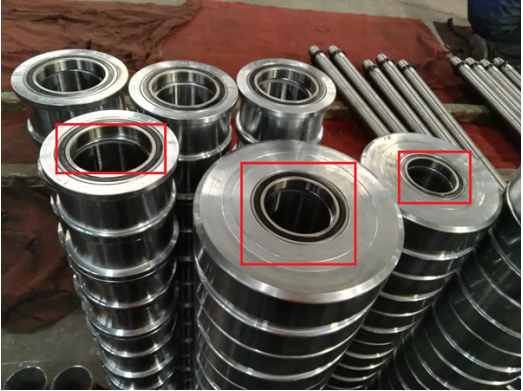

3.Разработать подшипники внутри формовочных роликов.

Спроектируйте подшипник внутри роликов, чтобы машина работала с меньшей нагрузкой, чтобы ролики было нелегко повредить.

Обеспечьте одинаковую скорость между роликами, отсутствие разницы в скорости между роликами, улучшите точность формования.

Подшипники помогают продлить срок службы машины.

4. Гидравлическая резка

1)  Принимает пост-резку, останавливается для резки;

2)  Материал режущего лезвия — Cr12 Mov. с закаленной обработкой.

3)  Сварная рама обеспечивает хорошую жесткость.

4)  Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. Допуск на длину резки составляет ±1,5 мм.

5)  Мощность резки обеспечивается гидравлической станцией.

6)  Конечный продукт можно отрезать по длине, заданной в контроллере ПЛК, а длина автоматически измеряется энкодером.  Когда конечный продукт достигнет заданной длины, машина остановится и автоматически разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

7) Это штамповка, после каждой резки остается одна стальная полоса толщиной 8 мм, чтобы  продлить срок службы ножа и уменьшить деформацию листа настила.

5. Гидравлическая станция

1)  Он обеспечивает питание гидравлического резака.

2)  Все гидравлические аксессуары используют продукцию известных китайских брендов.

3)  Мощность гидравлического двигателя: 5,5 кВт.

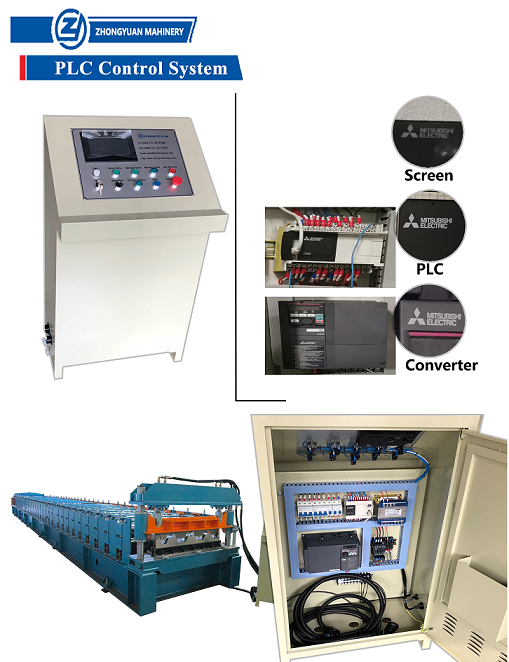

6.Система управления ПЛК

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3)  Сенсорный экран введен и рабочие данные отменены.

4)  Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5)  Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6)  Подходящее напряжение питания: 440 В/60 Гц, 3 фазы (может быть разработано в соответствии с требованиями покупателя)

Применение продукта профилегибочной машины для стального настила

Чтобы удовлетворить различные требования клиентов, мы разрабатываем и производим машины для профилирования настилов пола  различных спецификаций, моделей и конфигураций.

Пример применения машины для производства рулонов металлического настила

Детали упаковки машины для производства рулонных настилов 2025 года

1. Один контейнер *40GP и один 20gp для загрузки одного комплекта профилегибочной машины для настила пола с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина будет готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
