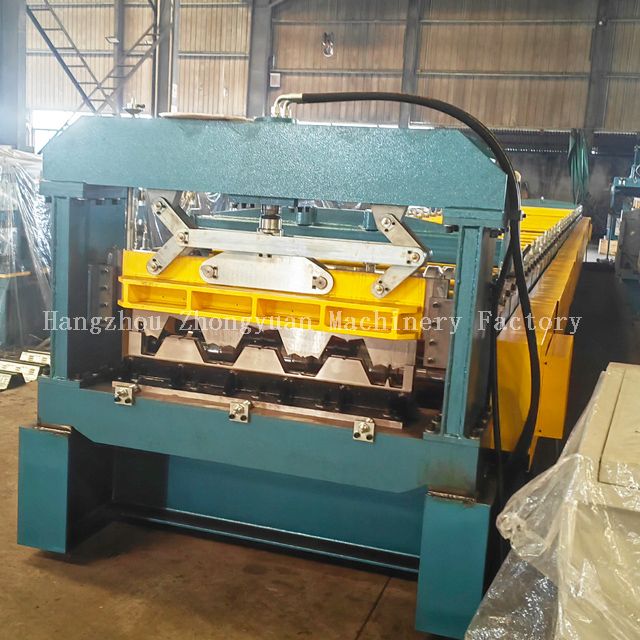

Краткое описание машины для производства рулонов металлической крыши:

Технические параметры профилегибочной машины для производства настилов:

Компоненты машины для производства рулонов стального настила:

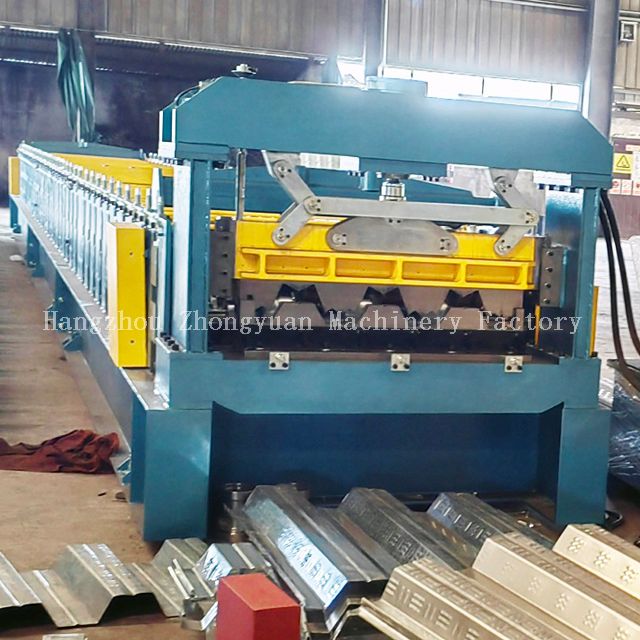

Дисплей обработки рабочей палубы

Разматывание листа → Направляющий лист → Формирование рулона → Измерение длины и резка листа → Продукт на выходной стол

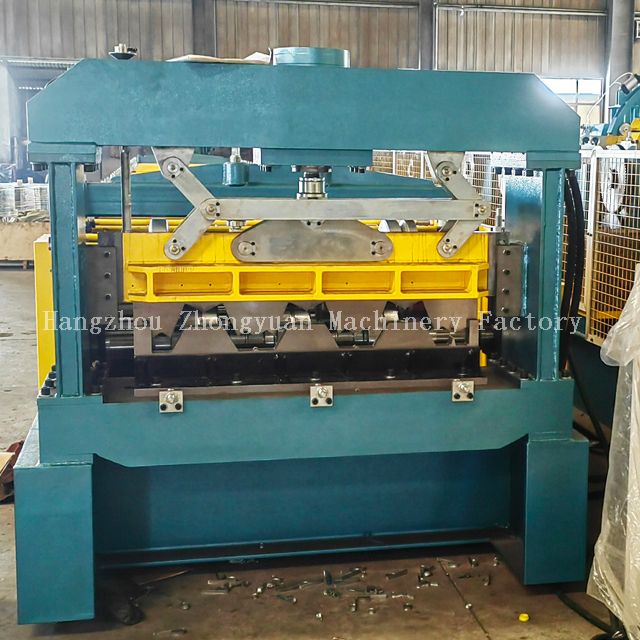

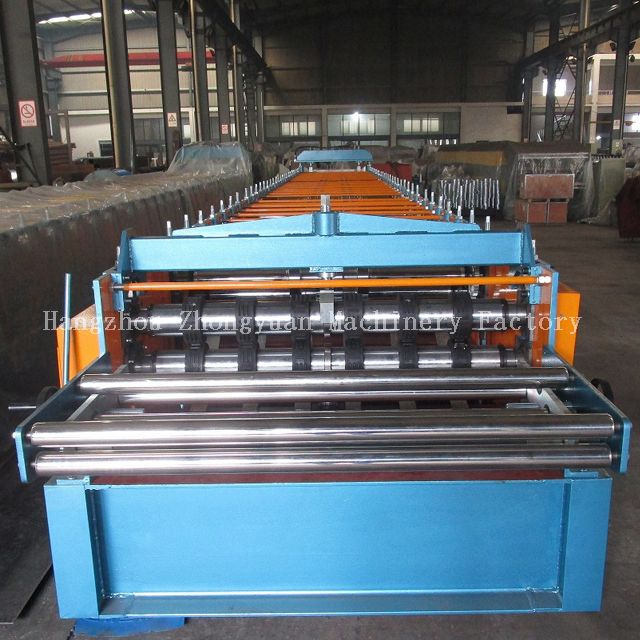

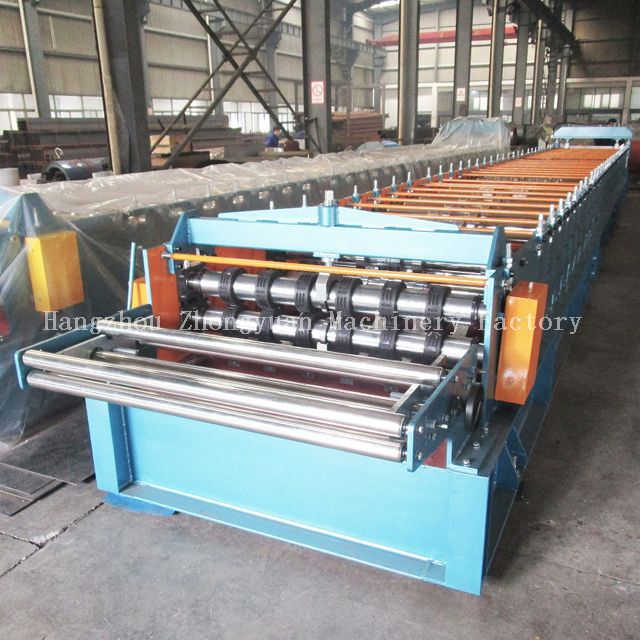

Описание компонентов профилегибочной машины для пола

1. Высокоточный вал

Сплошные валы диам. 90 мм для толщины материала.

Все валы дважды обрабатываются на круглошлифовальном станке для обеспечения окончательной точности.

Гарантированные покупатели получают настил высокой точности от машины, произведенной Zhongyuan.

2.Ролики машины

Все ролики изготовлены из стали 45#.

Станки с ЧПУ могут повысить точность роликов. Хромирование поверхности для повышения твердости роликов.

3.Разработать подшипники внутри формовочных роликов.

Спроектируйте подшипники внутри роликов так, чтобы машина могла работать с меньшей нагрузкой, чтобы ролики не было легко повредить.

Обеспечьте одинаковую скорость между всеми роликами, отсутствие разницы в скорости между роликами, улучшите точность формования.

Подшипники помогают продлить срок службы машины. Изготовленные нами формовочные машины имеют срок эксплуатации более 15 лет.

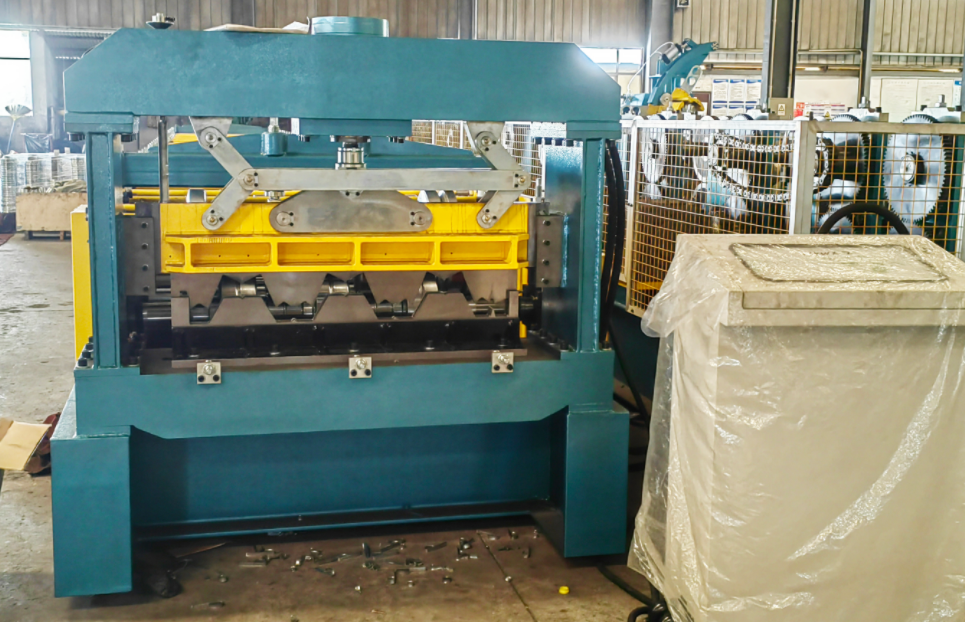

4. Гидравлическая резка

1)  Принимает пост-резку, останавливается для резки;

2)  Материал режущего лезвия — Cr12, прошедший закалку.

2)  Сварная рама обеспечивает хорошую жесткость.

4)  Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. Допуск на длину резки составляет ±1,5 мм.

5)  Мощность резки обеспечивается гидравлической станцией.

6)  Конечный продукт можно отрезать по длине, заданной в контроллере ПЛК, а длина автоматически измеряется энкодером. Когда конечный продукт достигнет заданной длины, машина остановится и автоматически разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

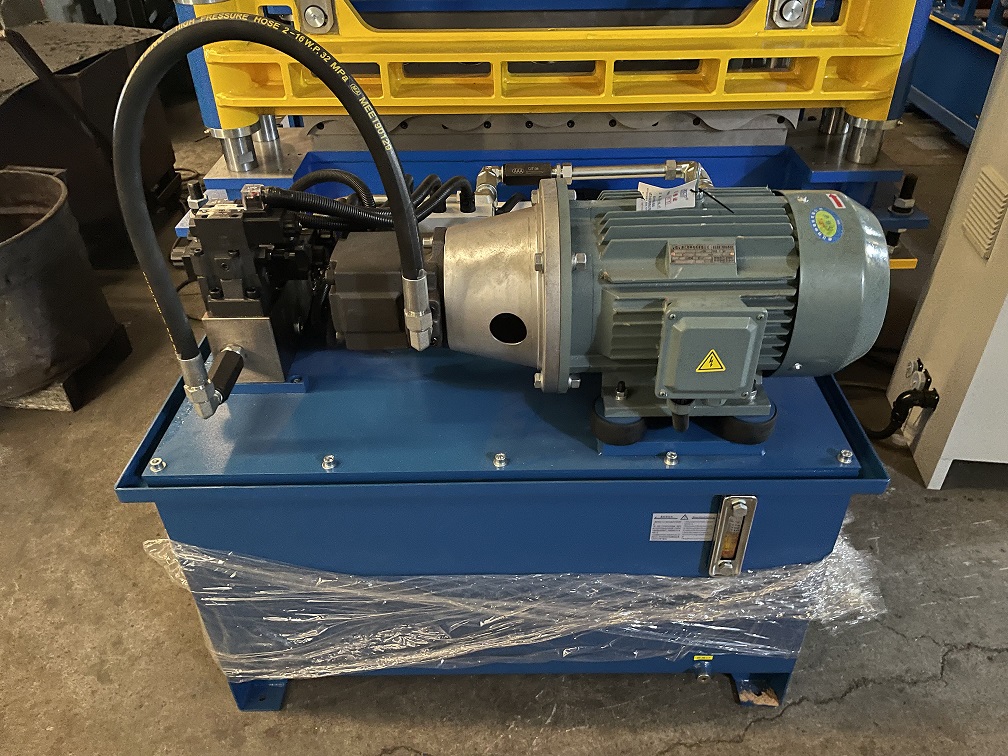

5. Гидравлическая станция

1)  Он обеспечивает питание гидравлического резака.

2)  Все гидравлические аксессуары используют продукцию известных китайских брендов.

3)  Мощность гидравлического двигателя: около 5,5 кВт.

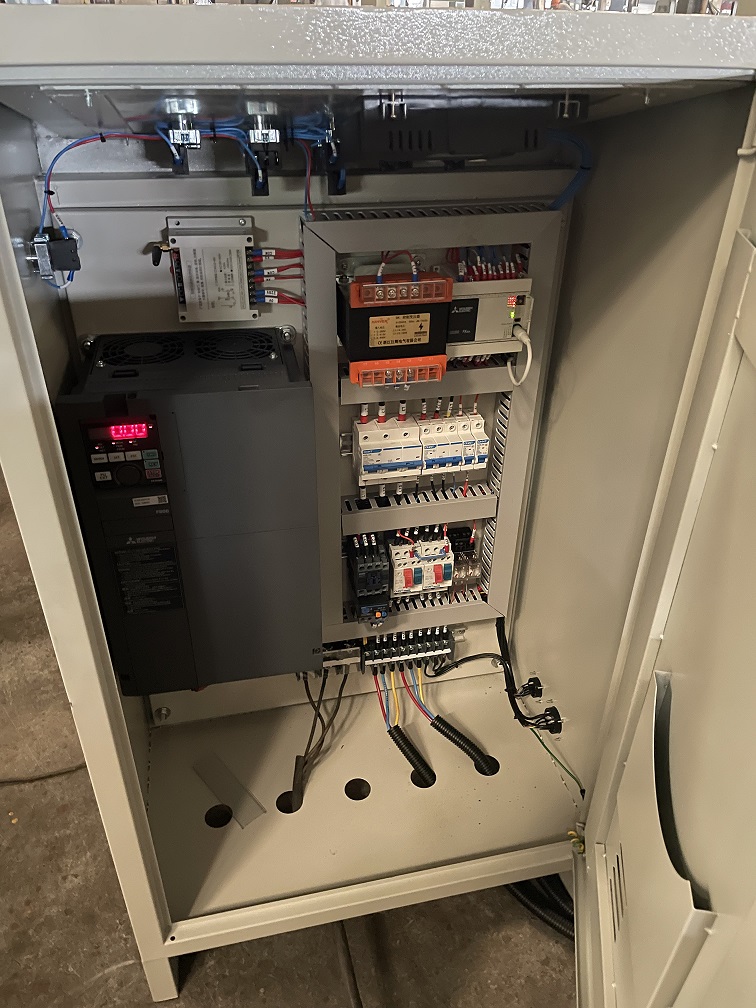

6.Система управления ПЛК

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3)  Сенсорный экран введен и рабочие данные отменены.

4)  Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5)  Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6) Подходящее напряжение питания: 380 В/50 Гц, 3 фазы (может быть разработано в соответствии с требованиями покупателя)

7. Стойка для продуктов (без питания)

1)  Они используются для укладки готового продукта, когда продукт выходит из режущего устройства.

2)  Две части, длина каждой части 1,5 м, общая длина 3 метра.

3)  Соберите конечный продукт, и рабочие смогут удобно его штабелировать.

Применение продукта профилегибочной машины для производства листового настила

Чтобы удовлетворить различные требования клиентов, мы разрабатываем и производим машины для профилирования настилов пола  различных спецификаций, моделей и конфигураций.

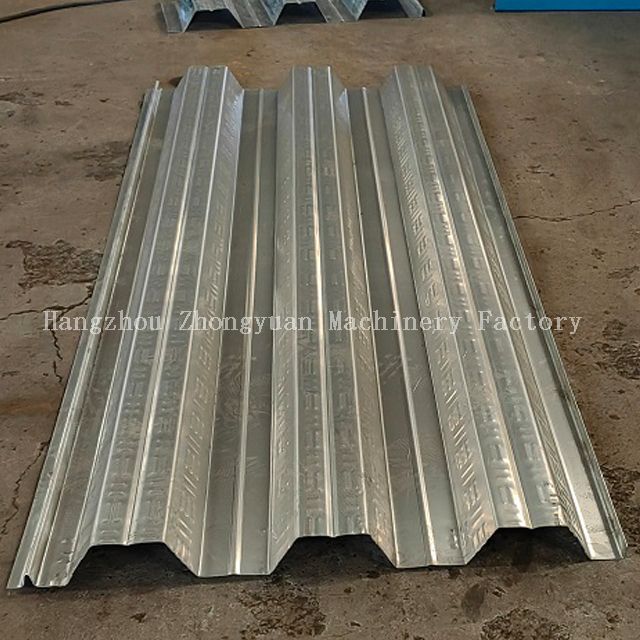

Пример применения машины для производства рулонов металлического настила

Детали упаковки машины для производства настилов

1. Один контейнер *40GP и один 20gp для загрузки одного комплекта профилегибочной машины для производства стальных настилов с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина будет готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
