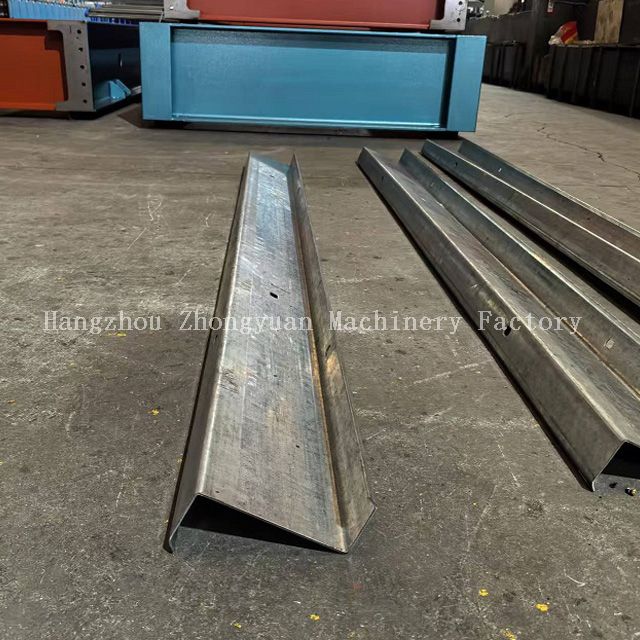

Высокоскоростной и высококачественный профилегибочный станок CZ с сертификатом CE、ISO
1.【Долговечность станка】Ролики изготовлены из пресс-формы CR12, HRC58-60, с цифровым управлением, на станках с ЧПУ для повышения точности роликов. 2.【Высокая точность】 Валы роликов обрабатываются на шлифовальном станке как минимум дважды. Ролики обрабатываются на станке с ЧПУ для обеспечения точности работы. 3.【Автоматическое и простое управление】Безопасно и просто в эксплуатации с операционной системой с сенсорным экраном ПЛК Mitsubishi и преобразователем частоты. Дружественное взаимодействие человека и машины. 4.【Отличное обслуживание】Техник может быть отправлен на ваш завод для установки машины и обучения ваших работников. Инженеры могут обслуживать за рубежом. Мы обеспечиваем пожизненное обслуживание наших машин.

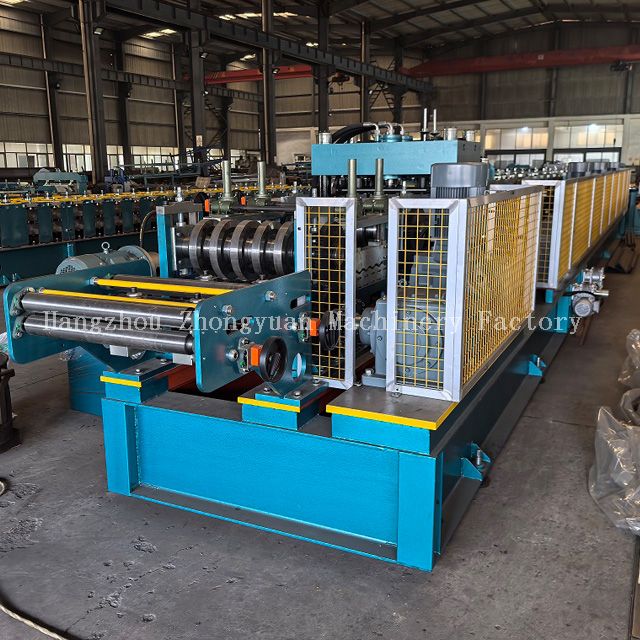

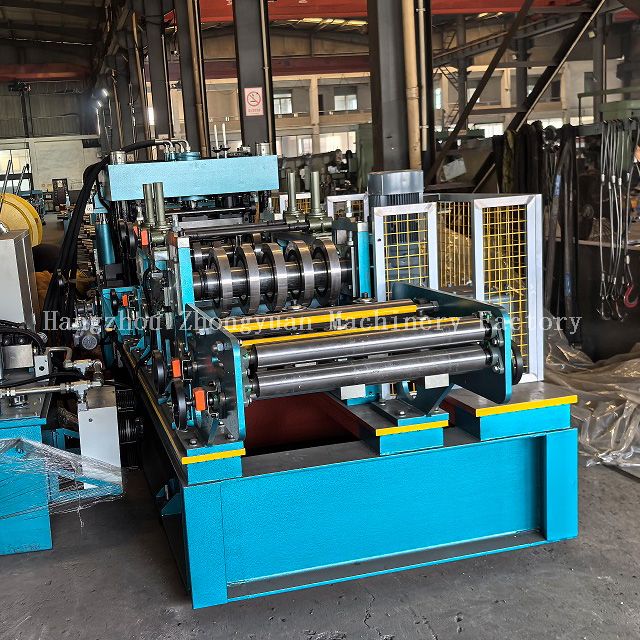

Профилегибочная машина для производства стальных прогонов Zhongyuan 80-305
Краткое описание профилегибочной машины для производства профилей CZ:
Технические параметры профилегибочной машины CZ для профилирования:
Модель машины
регулируемая профилегибочная машина для прогонов cz
Способ работы
Автомат
Сертификация
ИСО9001,КЭ
Гарантия
36 месяцев
Индивидуальные
Индивидуальные
Преимущество
Более 15 лет жизни
Масса
22680 кг
Толщина материала
1,5-4,0 мм
Костюмный материал
рулоны оцинкованной стали
Режущий материал
Сталь Cr12 с закаленной обработкой
Главный двигатель
1*5,5 кВт, 3*7,5 кВт
Кол-во формовочных роликов.
15 станций
Диаметр валов
90 мм
Материал ролика
Пресс-форма CR12, HRC58-60, с цифровым управлением процессом
Рама машины
Н450
Толщина стенки
45 мм
Предел текучести сырья
235 МПа
Скорость формирования
Макс. около 18 м/мин. (не включая штамповку и резку
Компоненты профилегибочной машины CZ для профилирования:
Двойная коническая ручная размотка
1 комплект (Вместимость: 5 тонн)
Устройство выравнивания
1 комплект (4 верхних + 5 нижних структур)
Перфорационное устройство
2 комплекта
Режущее устройство
1 комплект
Профилегибочный М/К
1 комплект
Гидравлическая станция
1 комплект
Система управления ПЛК
1 комплект
Стойка для продуктов (без питания)
1 комплект (две штуки, общая длина 3 метра)
Ящик для инструментов
1 комплект

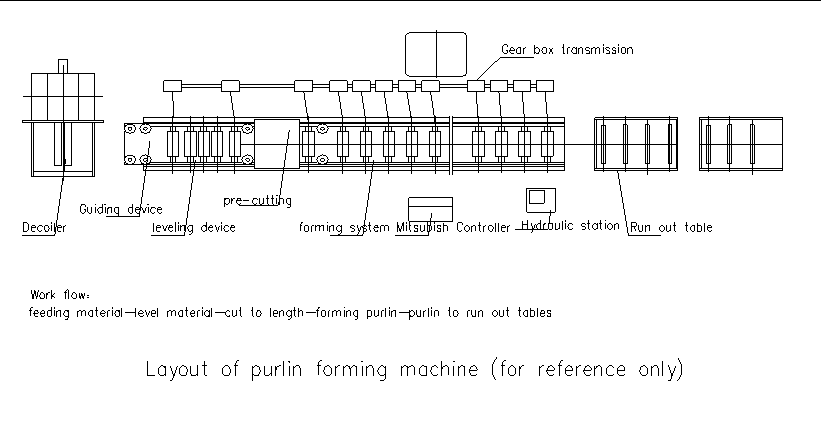

Дисплей рабочей обработки прогона
Размотка листа → Направляющий лист → Выравнивающий лист → Перфорация → Измерение длины и резка листа → Формирование рулона → Продукт на выпускной стол
ОПИСАНИЕ
1.Ручной разматыватель :
1) Немощность; ручной разматыватель; макс. Емкость: 3000 кг
2) Подходит для внутреннего диаметра катушки: 508 мм.

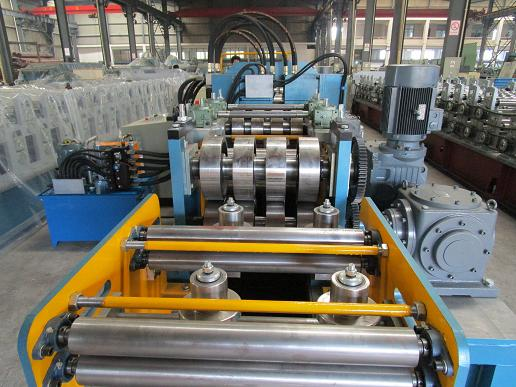

2. Выравнивающее устройство:
1) функция.
Освободите заглушку рулонов, наведя ее на выравнивающее устройство, распрямите лист рулона.
При подаче рулона ковш прижимает заглушку рулона, направляя рулон в выравнивающее устройство.
Правильное устройство с подающими и правильными роликами. Подающие ролики могут регулироваться вверх и вниз, что позволяет легко регулировать расстояние между выравнивающими роликами и угол их наклона.
2) параметр:
①Максимальная скорость: 15 м/мин.
②Максимальная ширина материала: 515 мм.
③Толщина материала: 1,5-3,0 мм.
④ Точность выравнивания: ± 1,5 мм.

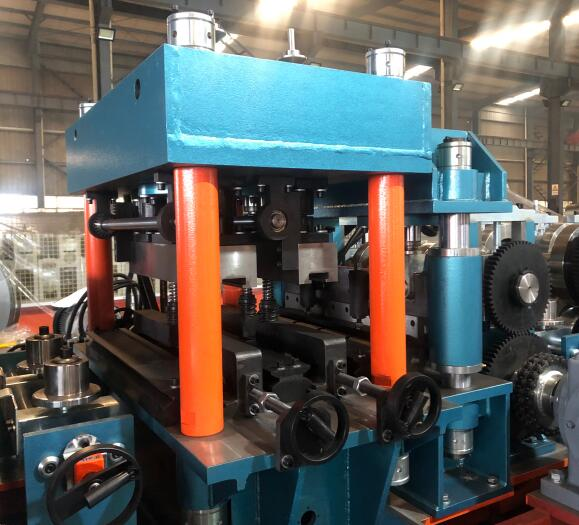

3.Система перфорации
1) Примите сварную стальную раму, она имеет большую жесткость.
2) Горизонтальное расстояние перфорации отверстия можно регулировать вручную; вертикальное положение регулируется путем ввода параметров в ПЛК.
3) Материал штампа: Cr12 Mov.
4) Два комплекта перфораторов: 1 комплект для одного отверстия, 1 комплект для двух отверстий.

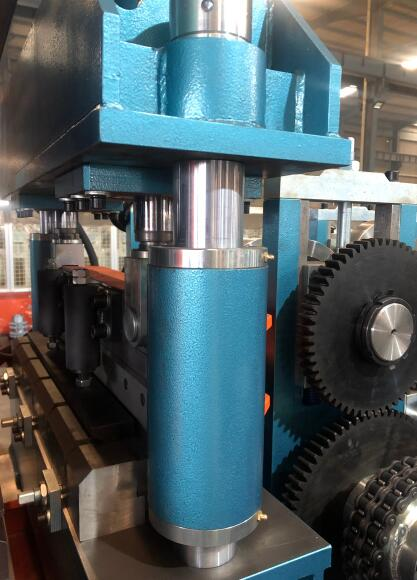

4. Устройство предварительной резки:
1) Длина и блоки могут быть установлены покупателем через панель управления. При достижении заданной длины машина автоматически отрежет панель. Резка завершается при помощи гидравлической станции, что гарантирует точность резки.
3) Материал режущего лезвия: литейная сталь Cr12 с закаленной обработкой.

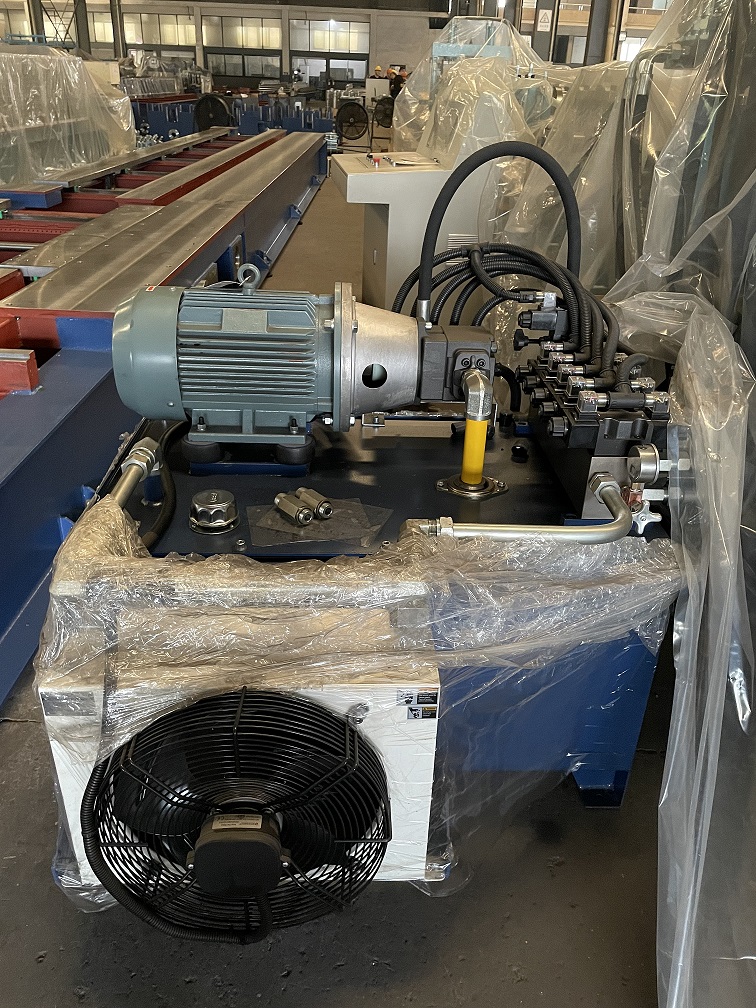

5. Гидравлическая станция
1) Он обеспечивает питание гидравлического резака.
2) Все гидравлические аксессуары используют продукцию известных китайских брендов.
3) Мощность гидравлического двигателя: 11 кВт.
6. Система управления ПЛК
1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.
2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.
3) Сенсорный экран введен и рабочие данные отменены.
4) Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.
5) Счетчик энкодера, имеющий функцию подсчета и измерения длины.
6) Подходящее напряжение питания: 380 В/50 Гц/3 фазы (может быть разработано в соответствии с требованиями покупателя)
ПРИЛОЖЕНИЕ
Применение продукта профилегибочной машины для прогонов cz
Чтобы удовлетворить различные требования клиентов, мы проектируем и производим автоматическую машину для производства стальных рулонов c прогонами различных спецификаций, моделей и конфигураций.

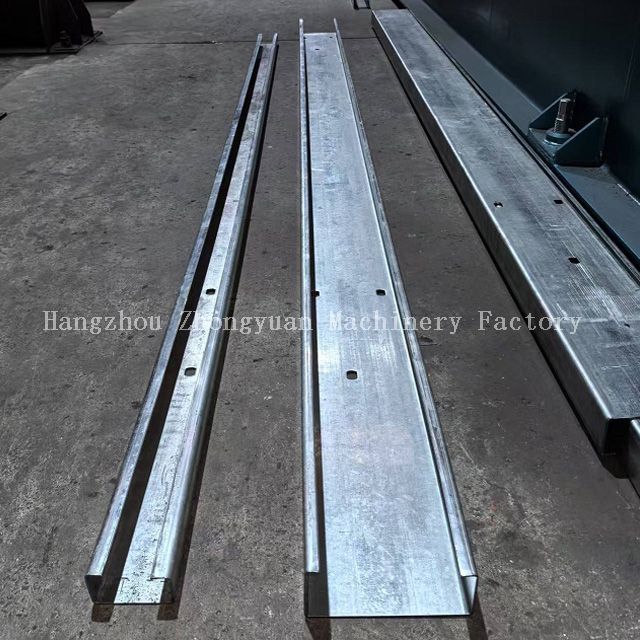

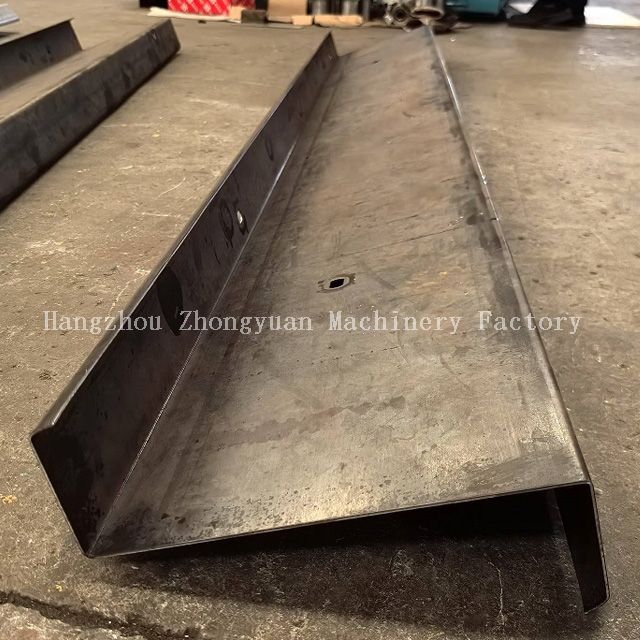

Пример применения профилегибочной машины для профилирования прогонов
УПАКОВКА
Детали упаковки профилегибочной машины для производства прогонов
1. Один контейнер *40GP и один 20GP (при нормальных обстоятельствах) для загрузки одного комплекта автоматической машины для прогонов cz с механическим разматывателем;
2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;
3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;
4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.
Срок поставки
Машина готова в течение 150 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
