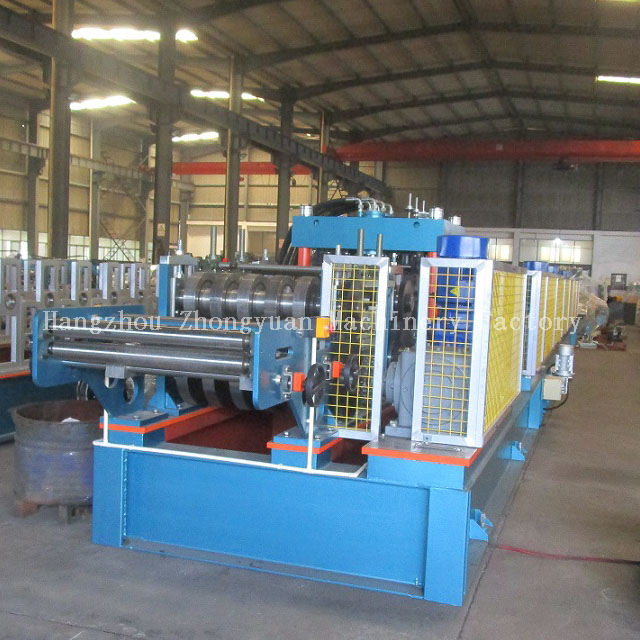

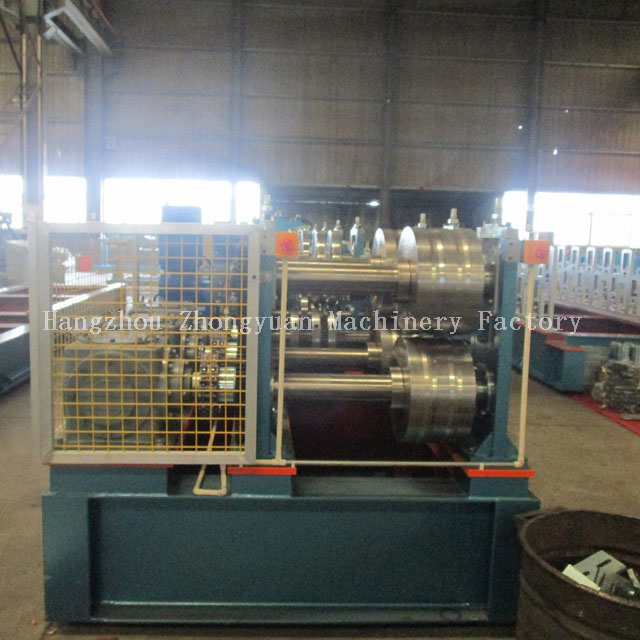

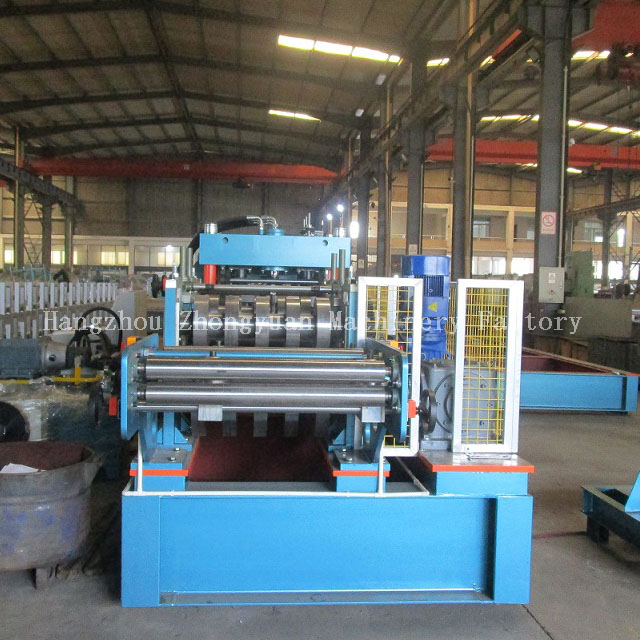

Автоматическая машина для производства профилей C-образной формы

Краткое описание профилегибочной машины для производства прогонов C:

Технические параметры формовочной машины C-прогона:

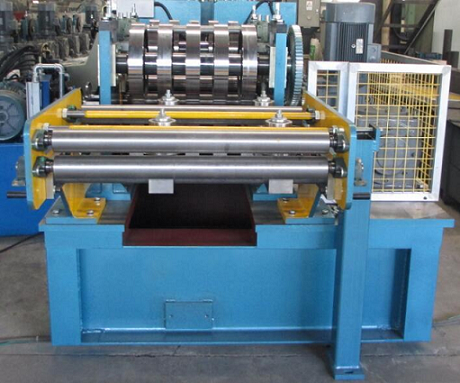

1. Выравнивающее устройство:

1) функция.

Освободите заглушку рулонов, наведя ее на выравнивающее устройство, распрямите лист рулона.

При подаче рулона ковш прижимает заглушку рулона, направляя рулон в выравнивающее устройство.

Правильное устройство с подающими и правильными роликами. Подающие ролики могут регулироваться вверх и вниз, что позволяет легко регулировать расстояние между выравнивающими роликами и угол их наклона.

2) параметр:

①Максимальная скорость: 8-10 м/мин.

②Максимальная ширина материала:  в соответствии с требованиями профиля.③Толщина материала:        1,5–4,0 мм.

④ Точность выравнивания:        ± 1,5 мм.

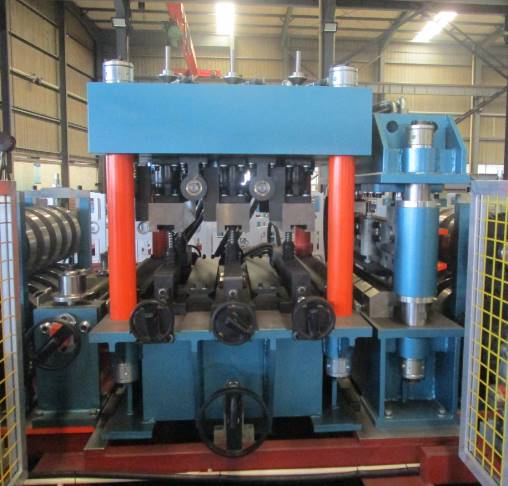

2. Система перфорации

1) Примите сварную стальную раму, она имеет большую жесткость.

2) Горизонтальное расстояние перфорации отверстия можно регулировать вручную; вертикальное положение регулируется путем ввода параметров в ПЛК.

3) Материал штампа: Cr12.

4) Три комплекта перфораторов: 1 комплект на одно отверстие, 1 комплект на два отверстия, 1 комплект на два отверстия по высоте.

5) Допуск на положение штамповки составляет ±1,5 мм.

6) Размер штамповки составляет φ16 мм.

3. Устройство предварительной резки

1) Длина и блоки могут быть установлены покупателем через панель управления. При достижении заданной длины машина автоматически отрежет панель. Резка завершается при помощи гидравлической станции, что гарантирует точность резки.

2) Стиль: предварительная резка, гидравлический привод.

3) Материал режущего лезвия: литейная сталь Cr12 с закаленной обработкой.

Применение продукта профилегибочной машины для прогонов C

Чтобы удовлетворить различные требования клиентов, мы разрабатываем и производим машины для профилирования рулонных профилей  с остеклением различных спецификаций, моделей и конфигураций.

Пример применения машины для изготовления гофрированных прогонов C

Детали упаковки машины прогона C

1. Два контейнера *40GP для загрузки одного комплекта профилегибочной машины C-прогона с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина готова в течение 150 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
