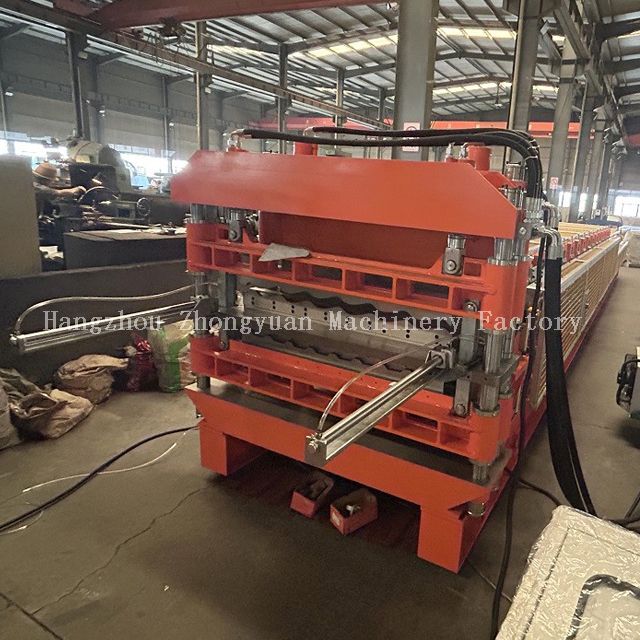

Профилегибочная машина для производства двухслойных рулонов кровли и черепицы с укладчиком 6 м

Краткое описание  машины для формования двухслойного слоя:

Технические параметры машины для производства двухслойных кровельных листов:

Компоненты двухслойной профилегибочной машины:

Двухслойный  дисплей рабочей обработки:

Размотка листа → Направляющий лист → Профилирование → (прессование) → Измерение длины и обрезка листа → Лист к укладчику

Описание компонентов двухслойной профилегибочной машины

Характеристика машины для производства двухслойных кровельных листов: одна машина может изготавливать два вида профиля. Доступен профиль клиента.

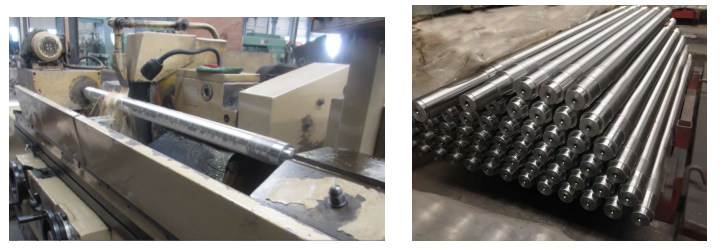

1. Высокоточный вал

Сплошные валы диаметром 72 мм.

Твердые стальные валы дважды обрабатываются на шлифовальном станке для обеспечения окончательной точности. Гарантированный покупатель получает лист высокой точности от машины производства Zhongyuan.

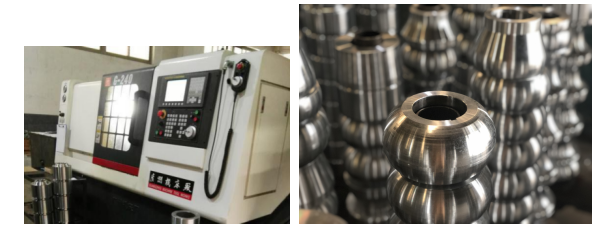

2.  Сталь № 45, обработанная на станке с ЧПУ.

Станок с ЧПУ может улучшить точность роликов.

3.Разработать подшипники внутри формовочных роликов.

Спроектируйте подшипник внутри роликов, чтобы машина работала с меньшей нагрузкой, чтобы ролики было нелегко повредить.

Обеспечьте одинаковую скорость между роликами, отсутствие разницы в скорости между роликами, улучшите точность формования.

Подшипники помогают продлить срок службы машины.

4.Гидравлическая резка

1)  Принимает пост-резку, останавливается для резки;

2)  Материал режущего лезвия — Cr12mov. с закаленной обработкой.

3)  Сварная рама обеспечивает хорошую жесткость.

4)  Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. Допуск на длину резки составляет ±1,5 мм.

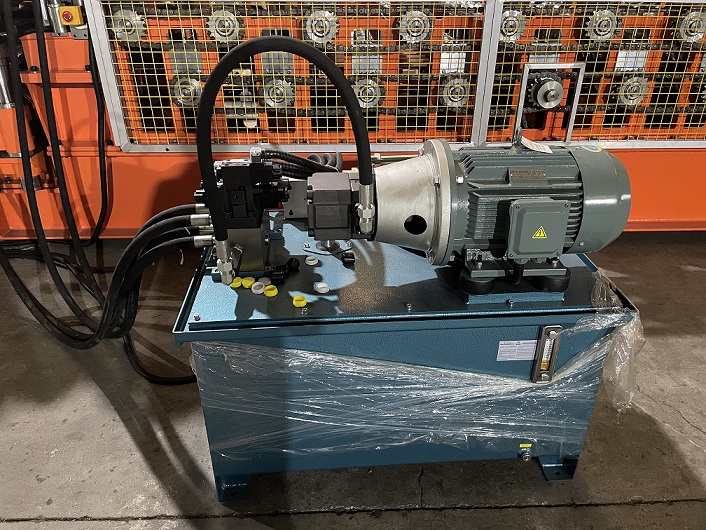

5)  Мощность резки обеспечивается гидравлической станцией.

6)  Конечный продукт можно отрезать по длине, заданной в контроллере ПЛК, а длина автоматически измеряется энкодером.  Когда конечный продукт достигнет заданной длины, машина остановится и автоматически разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

5.Система управления ПЛК

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3)  Сенсорный экран введен и рабочие данные отменены.

4)  Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5)  Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6)  Подходящее напряжение питания: 380 В/50 Гц, 3 фазы (может быть разработано в соответствии с требованиями покупателя)

(7) Венгерское меню (перевод осуществляется покупателем)

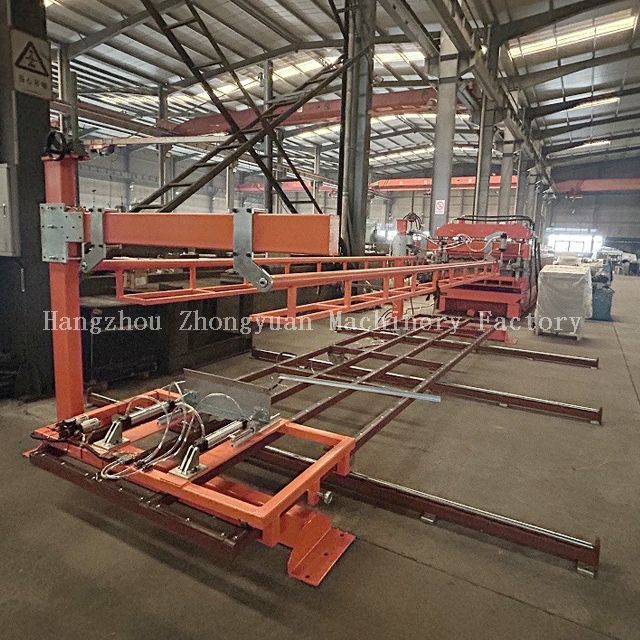

6.Автоматический штабелер

1) Длина штабелеукладчика: 6 м.

2) Направление перемещения рычага укладчика: поперечное перемещение.

3) Поскольку лист плитки требует прижимающего устройства, высота укладки T18 не занимает много места. Высота укладки листа Т18 около 150 мм.

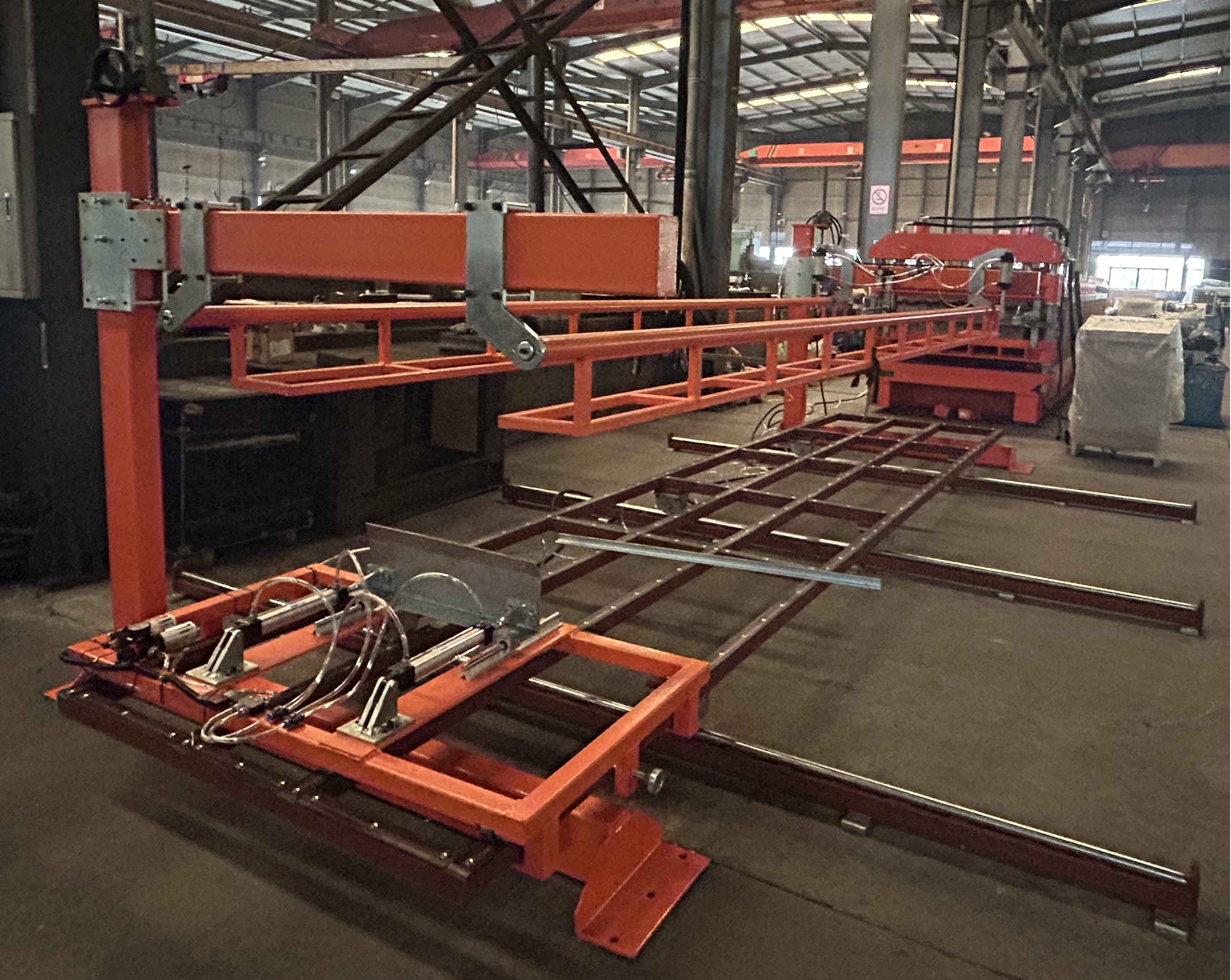

Изображение автоматического штабелеукладчика

Применение продукта двухслойной профилегибочной машины

Чтобы удовлетворить различные требования клиентов, мы разрабатываем и производим машины для профилирования двухслойных валков различных спецификаций, моделей и конфигураций.

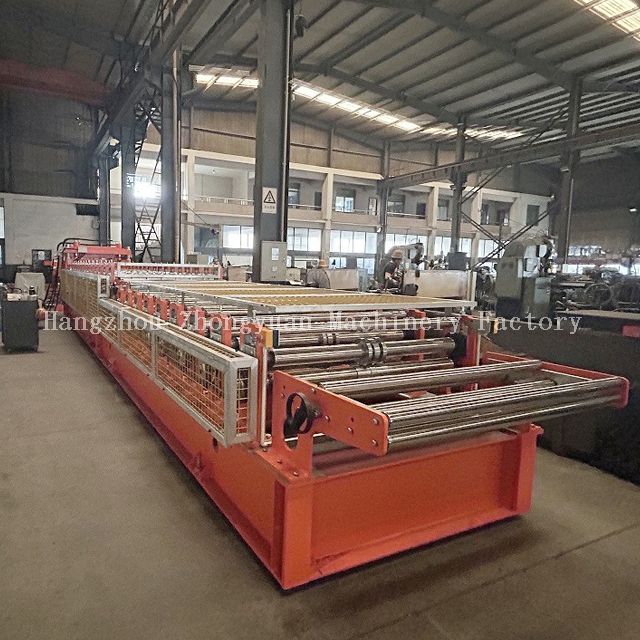

Пример применения двухслойной профилегибочной машины

Детали упаковки

1. Один контейнер *40GP и один 20gp для загрузки одного комплекта профилегибочной машины для производства двухслойных панелей;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина будет готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
