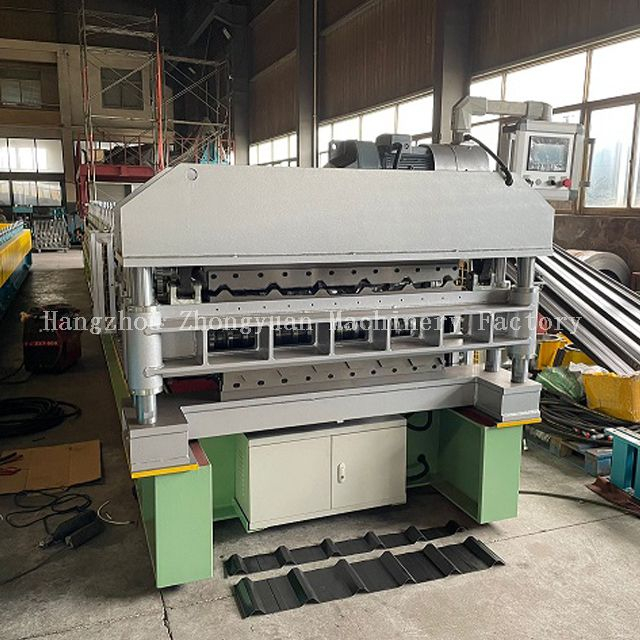

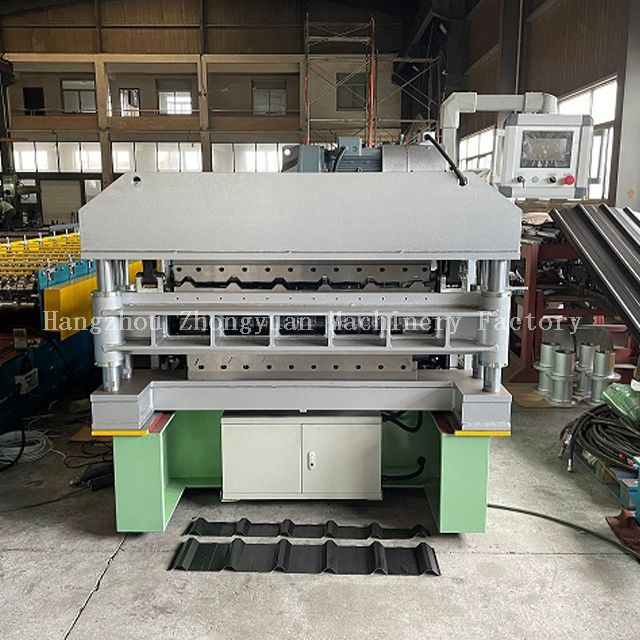

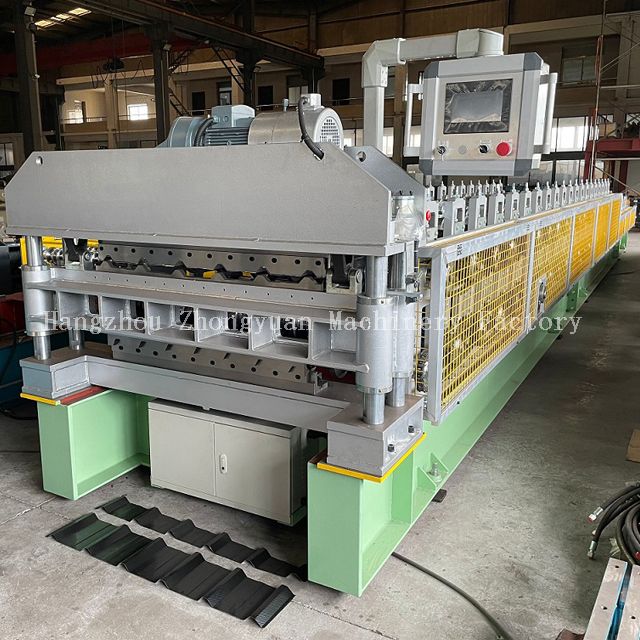

Профилегибочная машина для производства двухслойной стали 1000 и 900 с электрической резкой

Краткое описание  машины для производства двойных валков:

Технические параметры  двухслойной профилегибочной машины:

Компоненты двухэтажной профилегибочной машины:

Двухслойный  дисплей рабочей обработки:

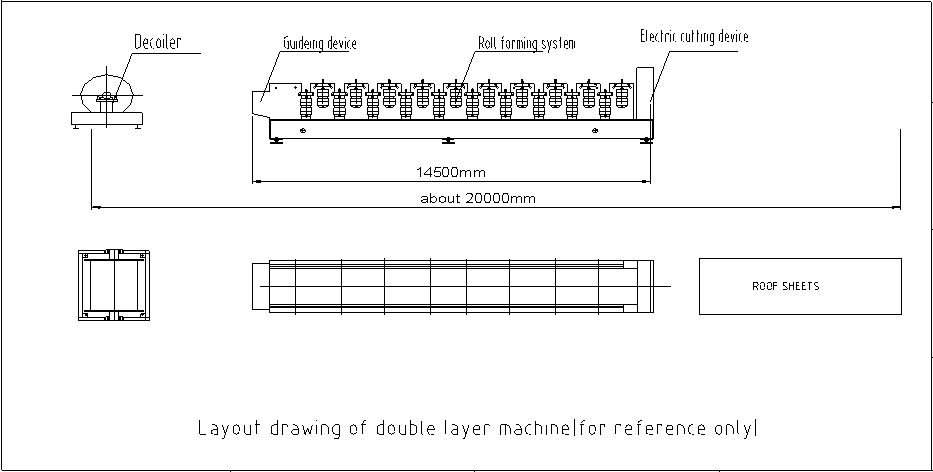

Размотка листа → Направляющий лист → Формирование рулона → Измерение длины и обрезка листа

Описание компонентов профилегибочной машины «два в одном»

Характеристики машины: Одна машина может изготавливать два вида профиля. Доступен профиль клиента.

1. Высокоточный вал

Сплошные валы диаметром 72 мм.

Твердые стальные валы дважды обрабатываются на шлифовальном станке для обеспечения окончательной точности. Гарантированный покупатель получает лист высокой точности от машины производства Zhongyuan.

2.  Ролики для жесткой формовки с высокой точностью.

Каждый формовочный ролик использует станок с ЧПУ для полировки и механической обработки в заданную форму роликов, что может повысить точность роликов. И посажен твердый хром толщиной 0,03-0,05 мм, чтобы гарантировать, что машина прослужит вам более 15 лет.

3.Разработать подшипники внутри формовочных роликов.

Спроектируйте подшипники внутри роликов так, чтобы машина могла работать с меньшей нагрузкой, чтобы ролики не было легко повредить.

Обеспечьте одинаковую скорость между всеми роликами, отсутствие разницы в скорости между роликами, улучшите точность формования.

Подшипники помогают продлить срок службы машины. Изготовленные нами формовочные машины имеют срок эксплуатации более 15 лет.

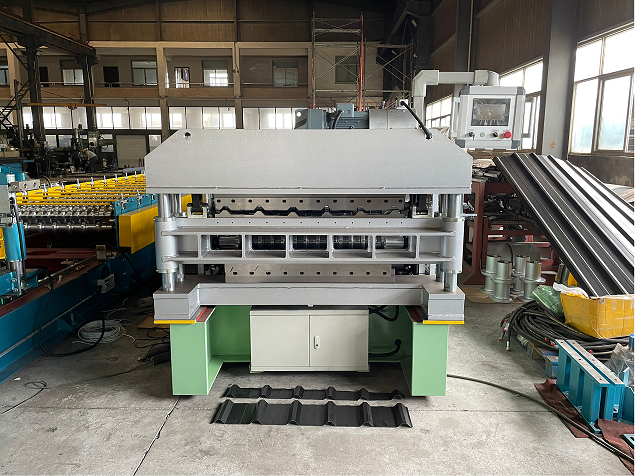

4. Рама станка обрабатывается на поверхности 10-метровой строгальной машиной.

Рама машины изготовлена ​​из стали типа H400 методом сварки и спланирована на поверхности для обеспечения точности.

Все винтовые болты имеют класс 8,8 (некоторые другие заводы используют низкий класс 4,8) для обеспечения надежной фиксации конструкции машины и длительного срока службы в течение длительного времени работы машины. Толщина боковой стенки: 40 мм.

5.Автоматическое электрическое режущее устройство

1) Принимает пост-резку, останавливается для резки;

2) Материал режущего лезвия — Cr12 Mov., прошедший закалку.

3) Сварная рама обеспечивает хорошую жесткость.

4) Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. Допуск на длину резки составляет ±1,5 мм.

5) Мощность резки обеспечивается за счет электрической энергии.

Конечный продукт можно разрезать по длине, заданной в контроллере ПЛК, а длина автоматически измеряется энкодером.  Когда конечный продукт достигнет заданной длины, машина остановится и автоматически разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.

6.Система управления ПЛК:

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3)  Сенсорный экран введен и рабочие данные отменены.

4)  Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5)  Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6)  Подходящее напряжение питания: 380 В/50 Гц, 3 фазы (может быть разработано в соответствии с требованиями покупателя)

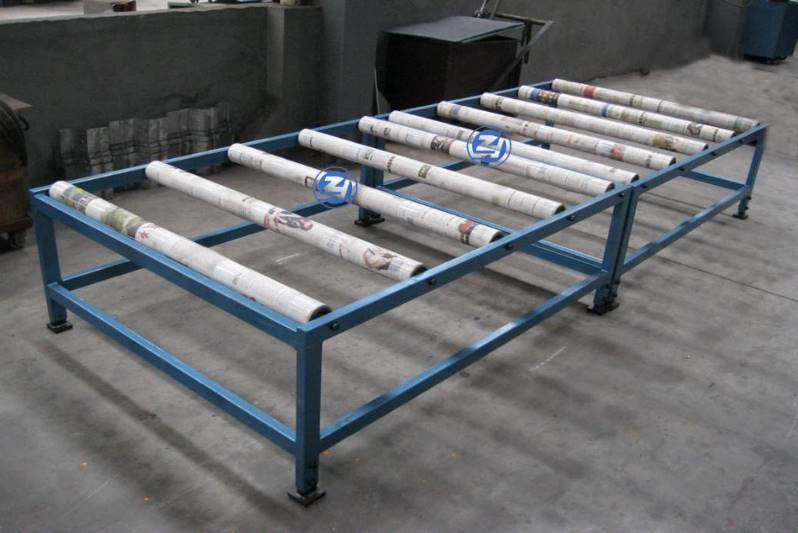

7. Стойка для продуктов (без питания):

1)  Они используются для укладки готового продукта, когда продукт выходит из режущего устройства.

2)  2 шт., длина каждой детали 1,5 м, общая длина 3 метра.

3)  Собирайте конечный продукт, и рабочие могут штабелировать конечный продукт.

Применение продукта двухслойной профилегибочной машины

Чтобы удовлетворить различные требования клиентов, мы разрабатываем и производим машины для производства двухслойных кровельных листов различных спецификаций, моделей и конфигураций.

Машина для производства двухслойных кровельных рулонов  Пример применения машины для производства рулонов

Детали упаковки

1. Один контейнер *40GP для загрузки одного комплекта двухслойной профилегибочной машины с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина будет готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
