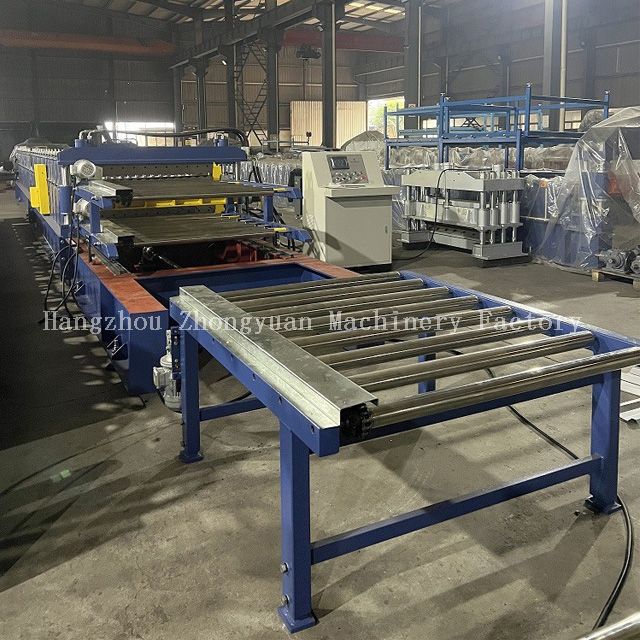

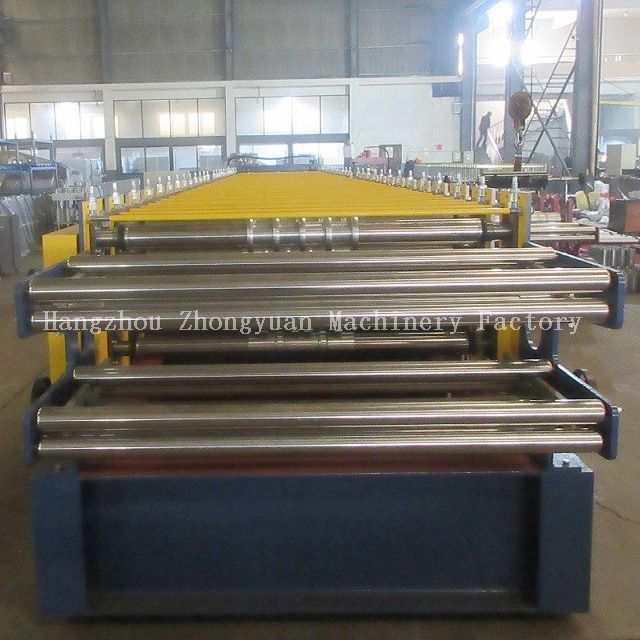

Машина для производства двухслойных кровельных листов с летающей резкой
1.【Высокая эффективность】20-25м в минуту. Производительность 9600м в смену в течение 8 часов в день. 2.【Машина с длительным сроком службы】Ролики машины изготовлены на станке с ЧПУ и покрыты твердым хромом толщиной 0,05 мм. Термическая обработка режущей рамы для снятия напряжения в стали и предотвращения деформации. Режущий материал - Cr12 mov. Благодаря закаленной обработке все эти этапы обработки обеспечивают длительный срок службы машины. 3.【Высокая точность】 Валы роликов обрабатываются на шлифовальном станке как минимум дважды. Ролики обрабатываются на станке с ЧПУ для обеспечения точности работы. 4.【Автоматическое и простое управление】Безопасно и просто в эксплуатации с операционной системой сенсорного экрана Mitsubishi PLC. Дружелюбное взаимодействие человека и машины. 5.【Отличное обслуживание】Техник может быть отправлен на ваш завод для установки машины и обучения ваших работников. Инженеры могут обслуживать за рубежом. Мы обеспечиваем пожизненное обслуживание наших машин. 6.【Характеристика машины】 Одна машина может изготавливать два вида профиля. Доступен профиль клиента.

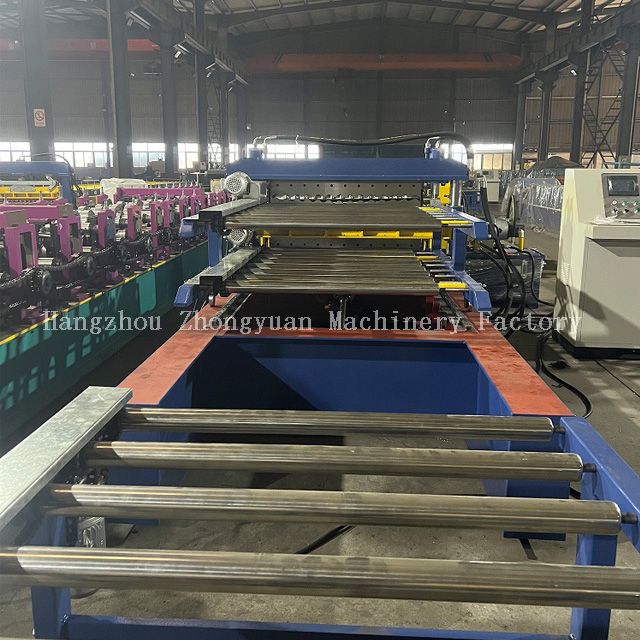

ZYYXo-100&1001c двухслойная профилегибочная машина
Декодирование листа → направляющий лист → Профилирование рулона → Измерение длины и безостановочная обрезка листа → Продукт на выпускном столе
ОПИСАНИЕ
Описание компонентов машины для производства рулонов двухслойных кровельных панелей
Характеристики машины: Одна машина может изготавливать два вида профиля. Доступен профиль клиента.
1. Высокоточный вал
Сплошные валы диам. 72мм.
Твердые стальные валы дважды обрабатываются на шлифовальном станке для обеспечения окончательной точности. Гарантированный покупатель получает лист высокой точности от машины производства Zhongyuan.

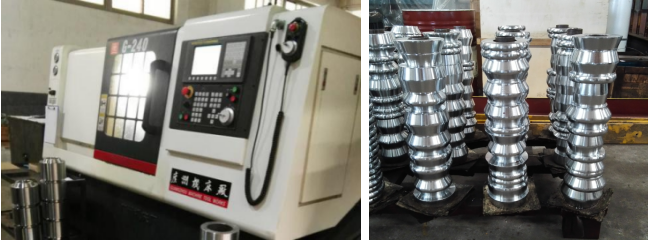

2. Сталь № 45, обработанная на станке с ЧПУ.
Станок с ЧПУ может улучшить точность роликов.
3.Разработать подшипники внутри формовочных роликов.
Спроектируйте подшипник внутри роликов, чтобы машина работала с меньшей нагрузкой, чтобы ролики было нелегко повредить.
Обеспечьте одинаковую скорость между роликами, отсутствие разницы в скорости между роликами, улучшите точность формования.
Подшипники помогают продлить срок службы машины.

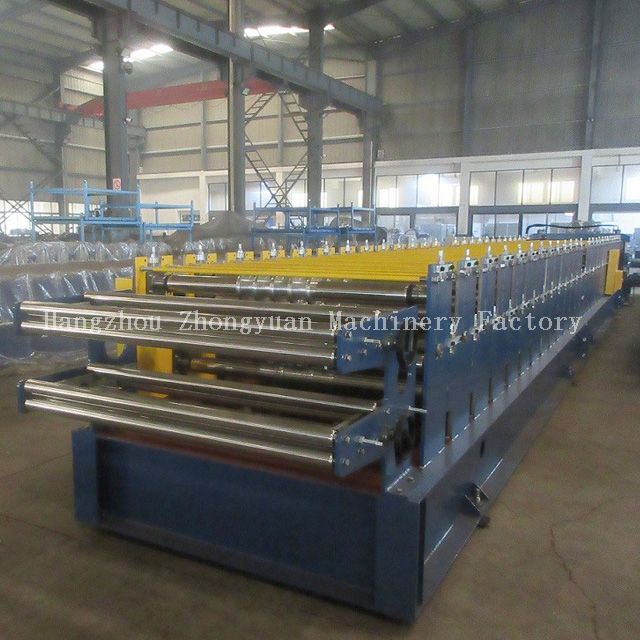

4.Основной корпус машины
Основная рама машины сварена отдельно, а внешняя стенка соединена винтом после обработки поверхности ротором.
Протираем масляную краску, чтобы она не ржавела.
Сделайте поверхность гладкой с помощью строгально-фрезерного станка, чтобы обеспечить установку всех настенных пластин на одном уровне и повысить точность машины.
Корпус машины изготовлен из стали марки Н400 методом сварки.
Толщина боковой стенки: 235 МПа
Главный двигатель = 7,5 кВт
Все винтовые болты имеют класс 8,8 (некоторые другие заводы используют низкий класс 4,8) для обеспечения надежной фиксации конструкции машины и длительного срока службы в течение длительного времени работы машины.
Скорость формования : 30 м/мин.

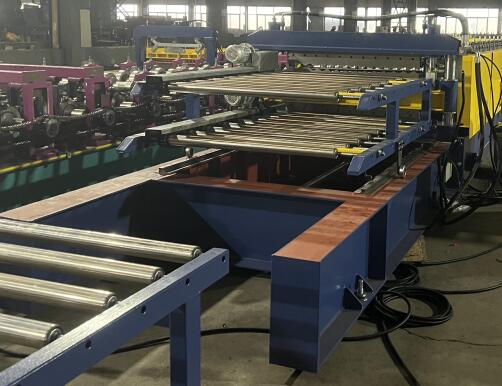

5. Автоматическая резка на лету.
1) Принимает пост-резку, без верхней резки;
2) Материал режущего лезвия — Cr12 mov. с закаленной обработкой.
3) Режущая рама прошла термическую обработку, чтобы избежать деформации конечного продукта. допуск на длину резки ± 2 мм.
4) Мощность серводвигателя: 7 кВт, транспортный двигатель: 0,37X2 кВт.
5) Готовый продукт можно отрезать по длине, установленной в контроллере ПЛК, а длина автоматически измеряется энкодером. Когда конечный продукт достигнет заданной длины, машина остановится и автоматически разрежет продукт. Завершите это действие, и машина снова будет работать непрерывно.
6) Вес 1800 кг.
7) Длина 3400 мм.
6. Гидравлическая станция
1) Он обеспечивает питание гидравлического резака.
2) Все гидравлические аксессуары используют продукцию известных китайских брендов.
3) Мощность гидравлического двигателя: около 5.5кВт.

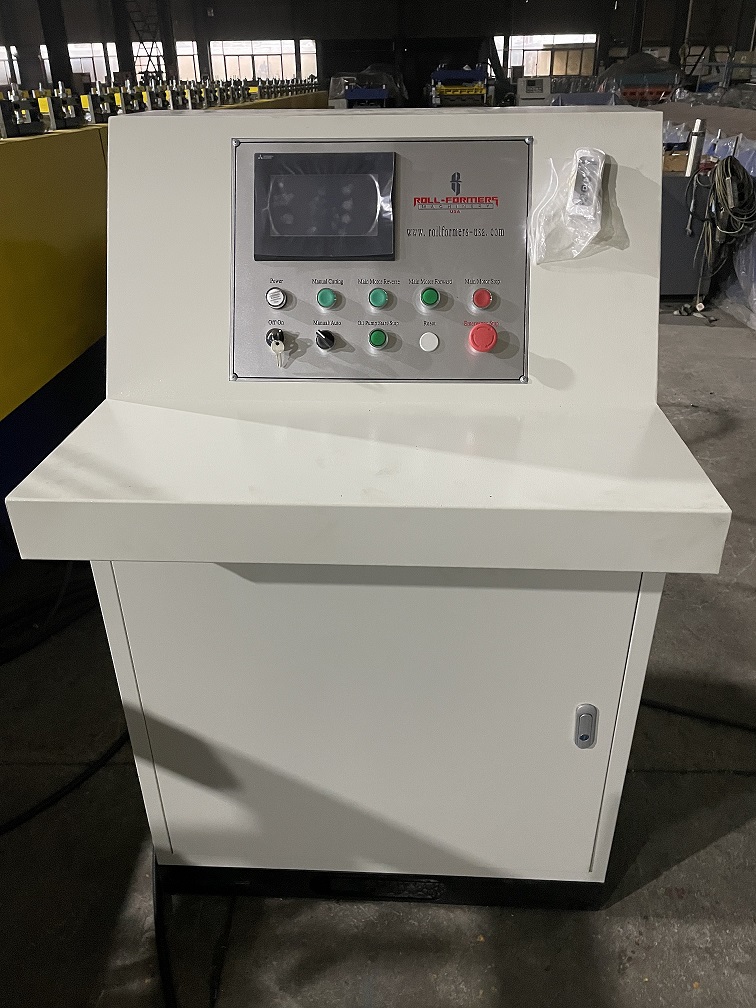

7. Система управления ПЛК:
1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. продукции и Количество длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.
2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.
3) Сенсорный экран введен и рабочие данные отменены .
4) Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.
5) Счетчик энкодера, имеющий функцию подсчета и измерения длины.
6) Подходящее напряжение питания: 440В/ 60 Гц/3 фазы (может быть разработано в соответствии с требованиями покупателя)

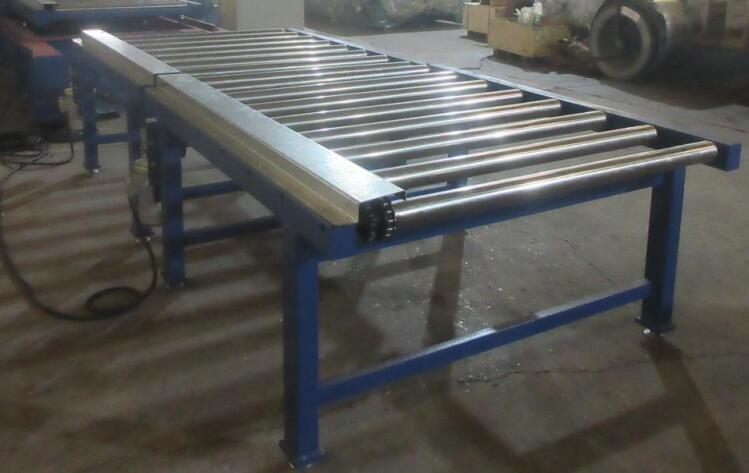

8. Стойка для продуктов ( трансмиссия с приводом ):
1) Они используются для укладки готового продукта, когда продукт выходит из режущего устройства.
2) Две части, длина каждой части 1,5 м, общая длина 3 метра.
3) Собирайте конечный продукт , и рабочие могут удобно его штабелировать .
4) Мощность 0,37Х2 кВт.
ПРИЛОЖЕНИЕ
Применение продукта профилегибочной машины для производства двухслойных рулонов
Чтобы удовлетворить различные требования клиентов, мы проектируем и производим профилегибочную машину Doube Layer Machine в различных характеристиках, моделях и конфигурациях.

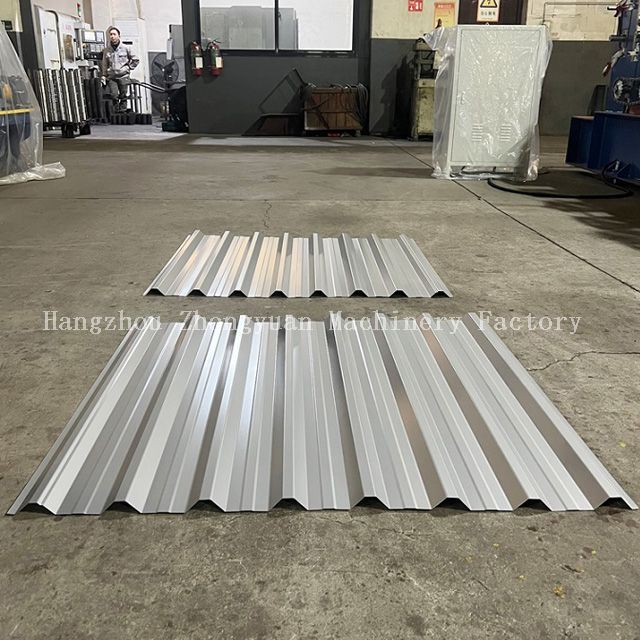

Пример применения машины для производства рулонов с двойным слоем
УПАКОВКА
Детали упаковки
1. Два контейнера *40GP для загрузки одного комплекта профилегибочной машины для производства двухслойных рулонов с механическим разматывателем;
2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;
3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;
4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.
Срок поставки
Машина готова в течение 90 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
