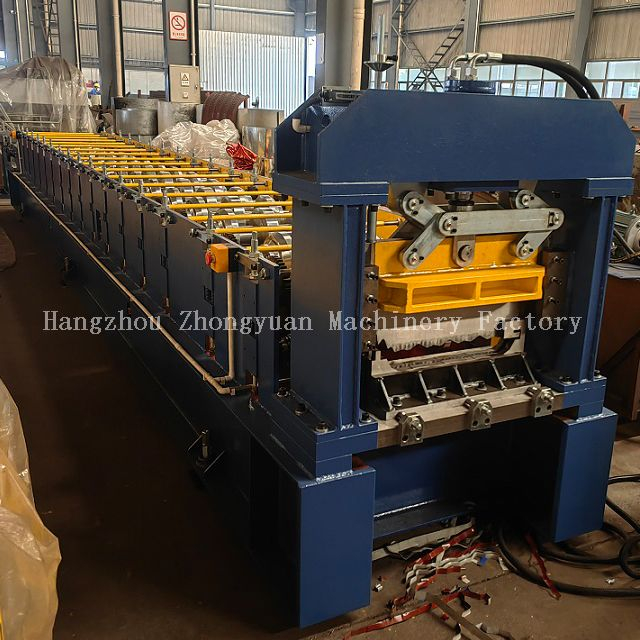

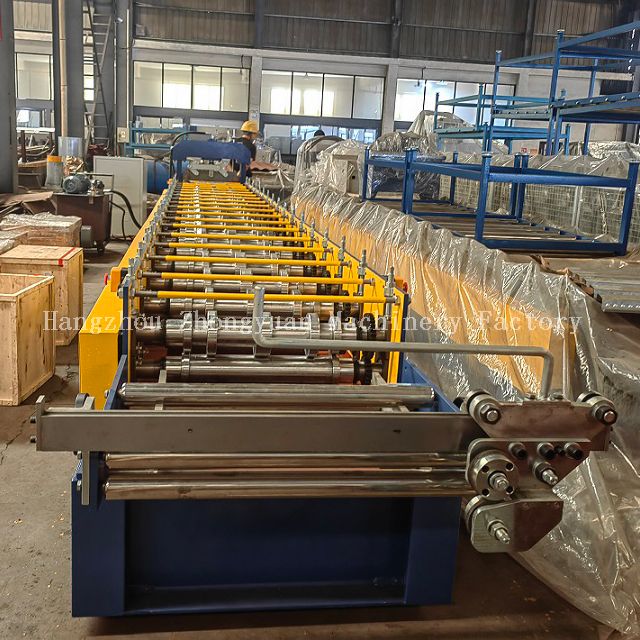

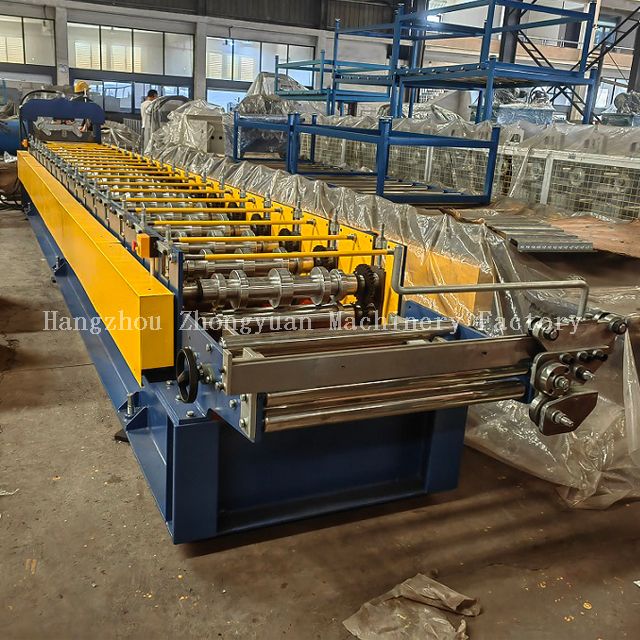

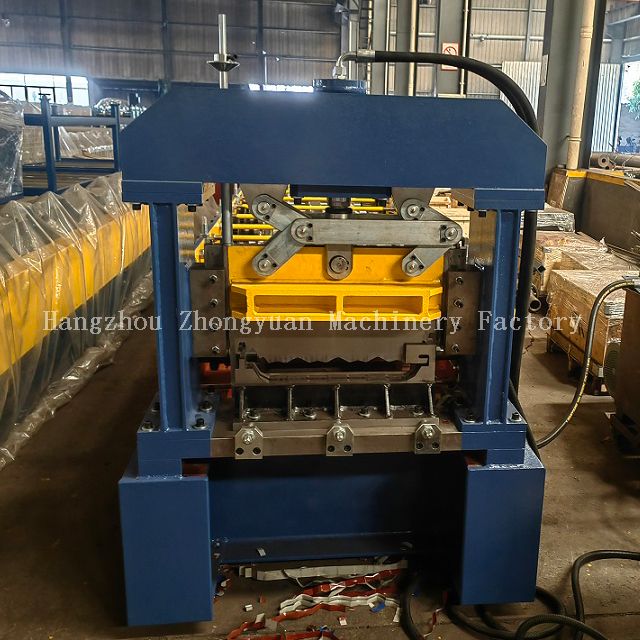

Краткое описание машины для металлической кровли со стоячим фальцем:

Технические параметры профилегибочной машины со стоячим фальцем:

Компоненты машины для закатки листового металла:

Дисплей обработки швов

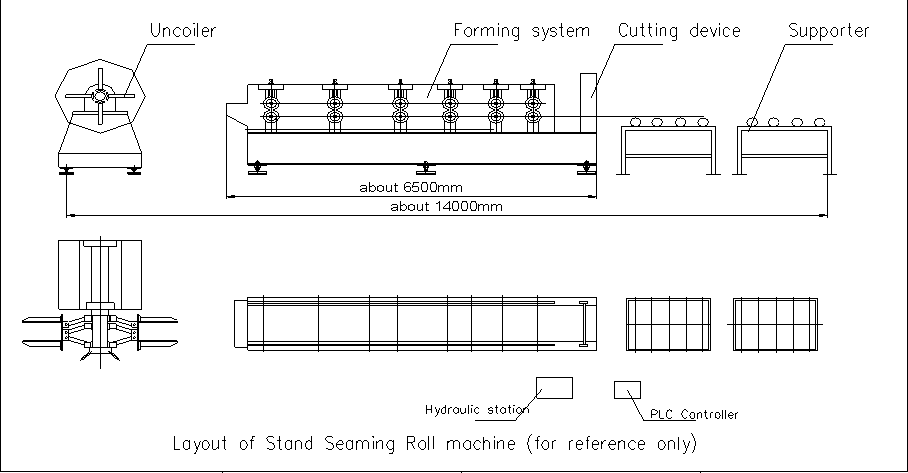

Размотка листа → Направляющий лист → Формирование рулона → Измерение длины и обрезка листа → Продукт на выходной стол

Описание компонентов машины для изготовления панелей со стоячим фальцем

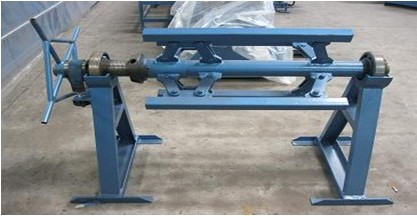

(1) Ручной разматыватель:

1) Немощность; ручной разматыватель; макс. Емкость: 5000 кг

2) Подходит для внутреннего диаметра катушки: 508 мм.

3) Ручное управление расширяет внутреннюю поверхность катушки.

Ссылка на форму выхода разматывателя:

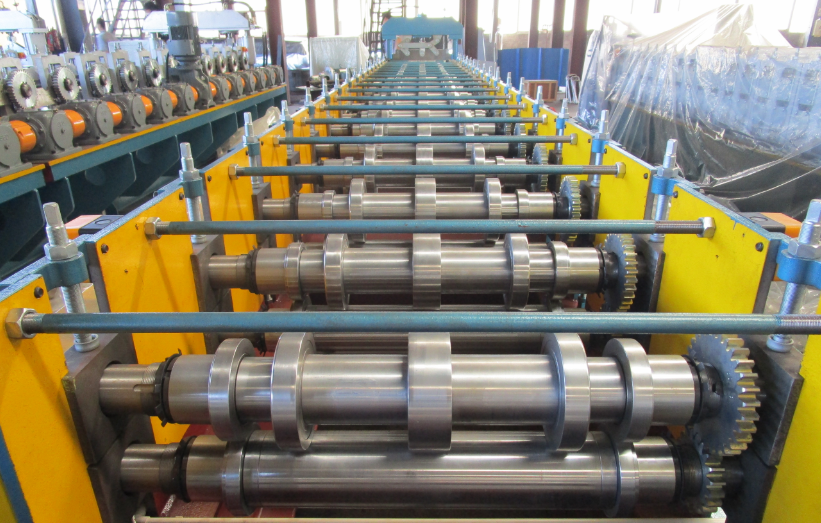

( 2) Профилегибочный М/К

1) Основная рама машины сварена отдельно, а внешняя стенка соединена винтом после обработки поверхности роторно-струйной обработкой.

2)  Материал ролика — высококачественная кованая сталь № 45 с цифровым управлением.

3) Валы роликов дважды обрабатываются на шлифовальном станке, чтобы обеспечить точность конечного продукта.

4) Ролики покрываются твердым хромом после обработки на специальном станке. Это обеспечивает долгий срок службы формовочных роликов.

5) Цепь и шестерня перемещают линию, мотор приводит в движение. Все рабочие действия автоматически контролируются электрическим шкафом ПЛК.

6) Подходящее напряжение питания: 415 В/50 Гц/3 фазы.

7)  Скорость формовки: около 20 м/мин (без учета времени резки).

8)  Мощность двигателя главной машины: 5,5 кВт.

9)  Общий вес: 5380 кг.

10)  Размер формовки: 8,3*1,2*1,6 м  (длина х ширина х высота)

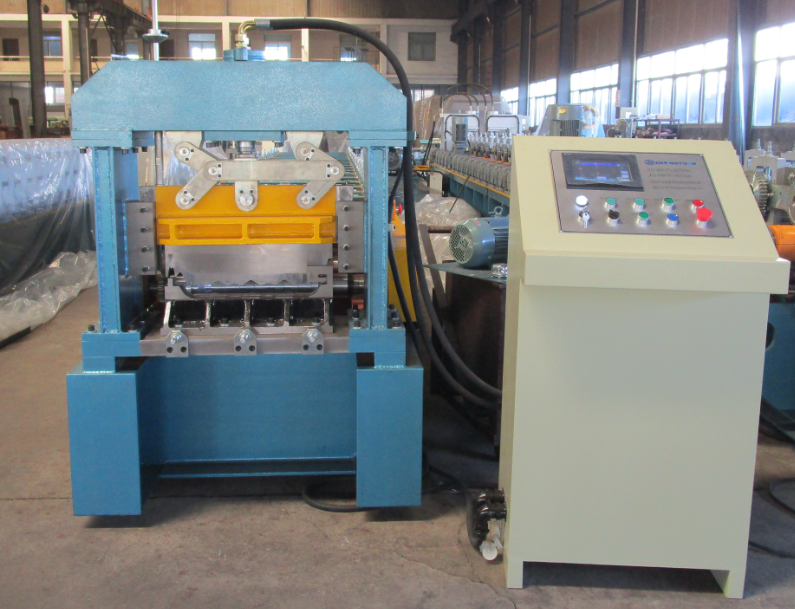

( 3) Гидравлическая резка

1) Принимает пост-резку, материал режущего лезвия - Cr12 с закаленной обработкой.

2) Сварная рама обеспечивает хорошую жесткость.

3) Мощность резки обеспечивается гидравлической станцией.

4) Он состоит из гидравлической насосной станции, отрезного лезвия полки пресс-формы и т. д. Он используется для отрезания продукта после формования.

(4) Система управления ПЛК:

1) Эта система использует ПЛК Mitsubishi для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически. Профилегибочной машиной удобно управлять.

2) Конвертер Mitsubishi регулирует скорость, осуществляет автоматическое производство.

3)  Сенсорный экран введен и рабочие данные отменены.

4)  Удобная система человеко-машинного интерфейса позволяет устанавливать партии в зависимости от заготовки, длины, количества и т. д.

5)  Счетчик энкодера, имеющий функцию подсчета и измерения длины.

6)  Подходящее напряжение питания: 415 В/50 Гц/3 фазы.

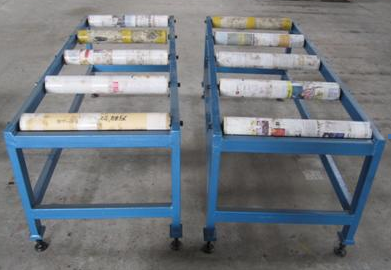

(5 ) Стойка для продуктов (без питания):

1)  Они используются для укладки готового продукта, когда продукт выходит из режущего устройства.

2)  2 штуки, длина каждой штуки 1,5 м, общая длина 3 метра.

3)  Собирайте конечный продукт, и рабочие могут штабелировать конечный продукт.

Применение продукта профилегибочной машины для производства металлических рулонов со стоячим фальцем

Чтобы удовлетворить различные требования клиентов, мы разрабатываем и производим профилегибочные машины со стоячим фальцем  различных спецификаций, моделей и конфигураций.

Пример применения машины для производства валков со стоячим фальцем

Подробная информация об упаковке машины для производства рулонных панелей со стоячим фальцем

1. Один контейнер *40GP для загрузки одного комплекта профилегибочной машины со стоячим фальцем с механическим разматывателем;

2. Все протерто антикоррозионным маслом, контроллер ПЛК покрыт пенопластовой пленкой;

3. Запасные части и некоторые мелкие детали упакованы в пластиковый ящик для инструментов;

4. Все компоненты закреплены стальной проволокой с контейнером. Подходит для длительной морской перевозки.

Срок поставки

Машина будет готова в течение 100 дней после получения 30% предоплаты и подтверждения деталей контракта от покупателя и продавца.
